Chapin 81008A - Instructions de Montage; Instructions Dutilisation Générales; Stockage et Maintenance

GRATE
• Si le sel ou le matériel d’épandage est trop grand pour la grille, retirez la grille avant d’utiliser.
CHAPIN INTERNATIONAL, INC. P.O. BOX 549 700 ELLICOTT ST. BATAVIA, NY 14021-0549 www.chapinmfg.com 800-950-4458
AVERTISSEMENT
La vis d’alimentation est conçue pour fonctionner lors du déplacement vers l’avant. Un déplacement excessif à reculons pourrait causer le
coincement. Si une résistance est ressentie en tirant l’épandeur à reculons, arrêtez et dégagez le sel de la vis d’alimentation.
• Assurez-vous que le contrôle de vanne soit en position fermée. Ne tenez pas l’anse lors du remplissage.
Si la vanne n’est pas entièrement fermée, voir la gure C pour l’ajustement.
• Déterminez le réglage approprié au matériau utilisé en lisant le réglage recommandé sur le sac du matériau.
• Pour commencer l’épandage, commencez à marcher (à une cadence d’environ 3 mph) et tirez
le système d’étrier vers le bas pour ouvrir la gâchette
• Pour arrêter l’épandage relâchez l’étrier et la gâchette se fermera
INSTRUCTIONS D’UTILISATION GÉNÉRALES
STOCKAGE ET MAINTENANCE
• Une fois l’épandage terminé, videz le matériau restant contenu dans la trémie
• Lavez soigneusement l’épandeuse et laissez-la sécher avant le stockage
• Pour replier la poignée :
- Il vous sut de retirer les deux boulons du bas de la poignée
- Desserrez deux écrous M6 et abaissez la poignée
- De replacer les deux boulons du bas
- Serrez complètement les écrous hexagonaux M6
• Vissez la vis d’alimentation à l’arbre de la roue. Vissez l’écrou de blocage de la vis d’alimentation dans son orice à l’aide d’un tourne-écrou M6.
Serrez fermement avec une clé pour bien xer en place.
INSTALLATION DE LA VIS D’ALIMENTATION
INSTRUCTIONS D’UTILISATION DU DÉFLECTEUR
• Régler le déecteur manuellement pour bloquer la répartition en conséquence.
• Utiliser les écrous à oreilles pour régler la tension sur les déecteurs
Pas entièrement fermé Entièrement fermé
Outils recommandés :
Jeu de clés et/ou de cliquets
Le temps de montage approximatif est de 5 à 10 minutes
• Assemblez la poignée aux montants avec les boulons hexagonaux et les écrous.
• Serrez complètement les écrous hexagonaux M6.
• Assemblez la tringlerie à l’assemblage de l’anse (g. A).
• Assemblez la tringlerie au lien pivotant (g. B).
• Faites tourner pour le tendeur pour ajuster la vanne (Fig. C).
Position de l’étrier an d’ajuster la vanne :
1) L’étrier doit être en position de repos an que la vanne soit fermée.
2) L’étrier doit être enfoncé an que la vanne soit ouverte.

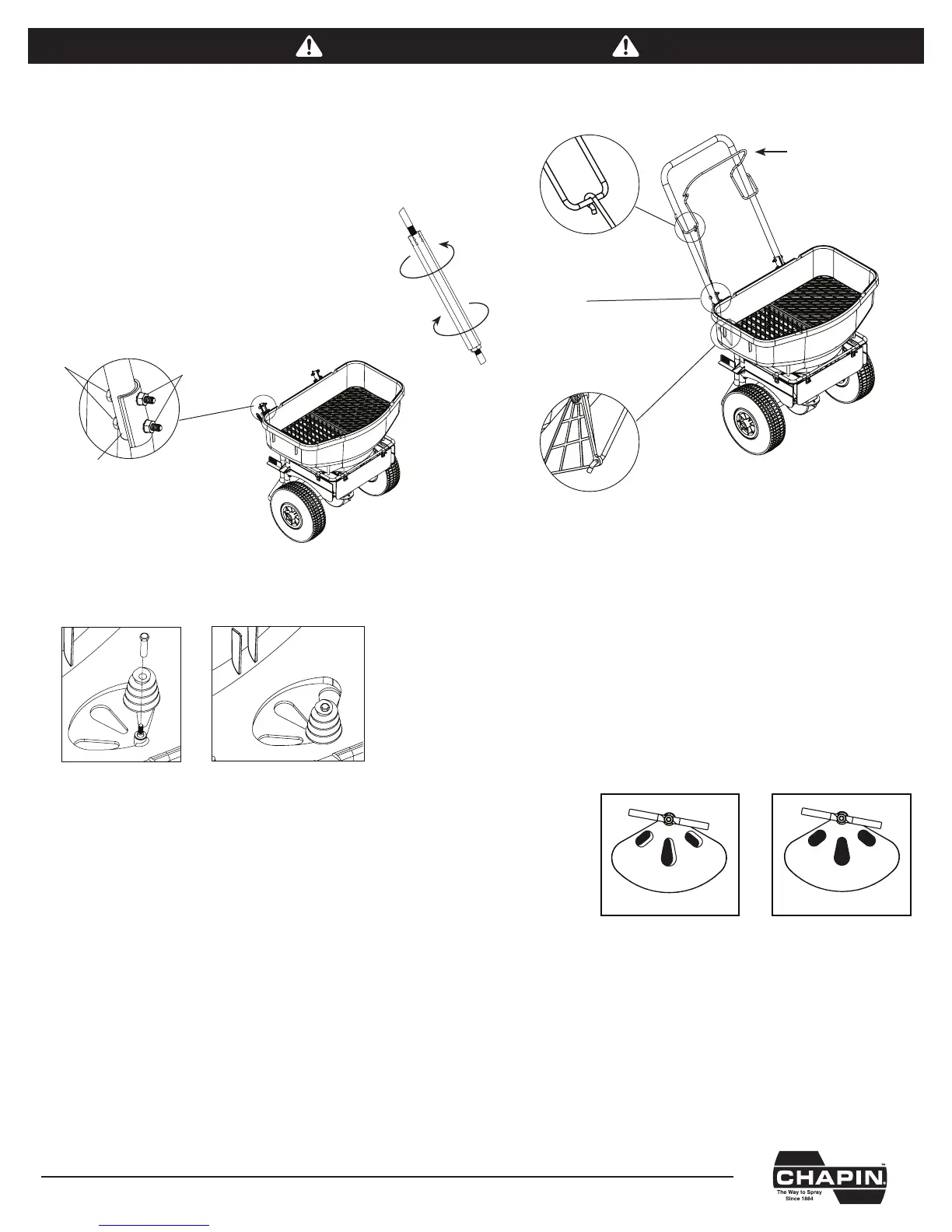

INSTRUCTIONS DE MONTAGE
Poignée
Boulon
Écrous
hexagonaux M6
Figure A
Entièrement assemblé
Figure B
Figure C
Pour fermer la vanne
(Augmenter la longueur)
Pour ouvrir la vanne
(Réduire la longueur)
Étrier
(position de repos)
