Chapin 8901A - Page 5

Handle Assembly
Montaje de la manija / Assemblage de la barre
11
C-1
4

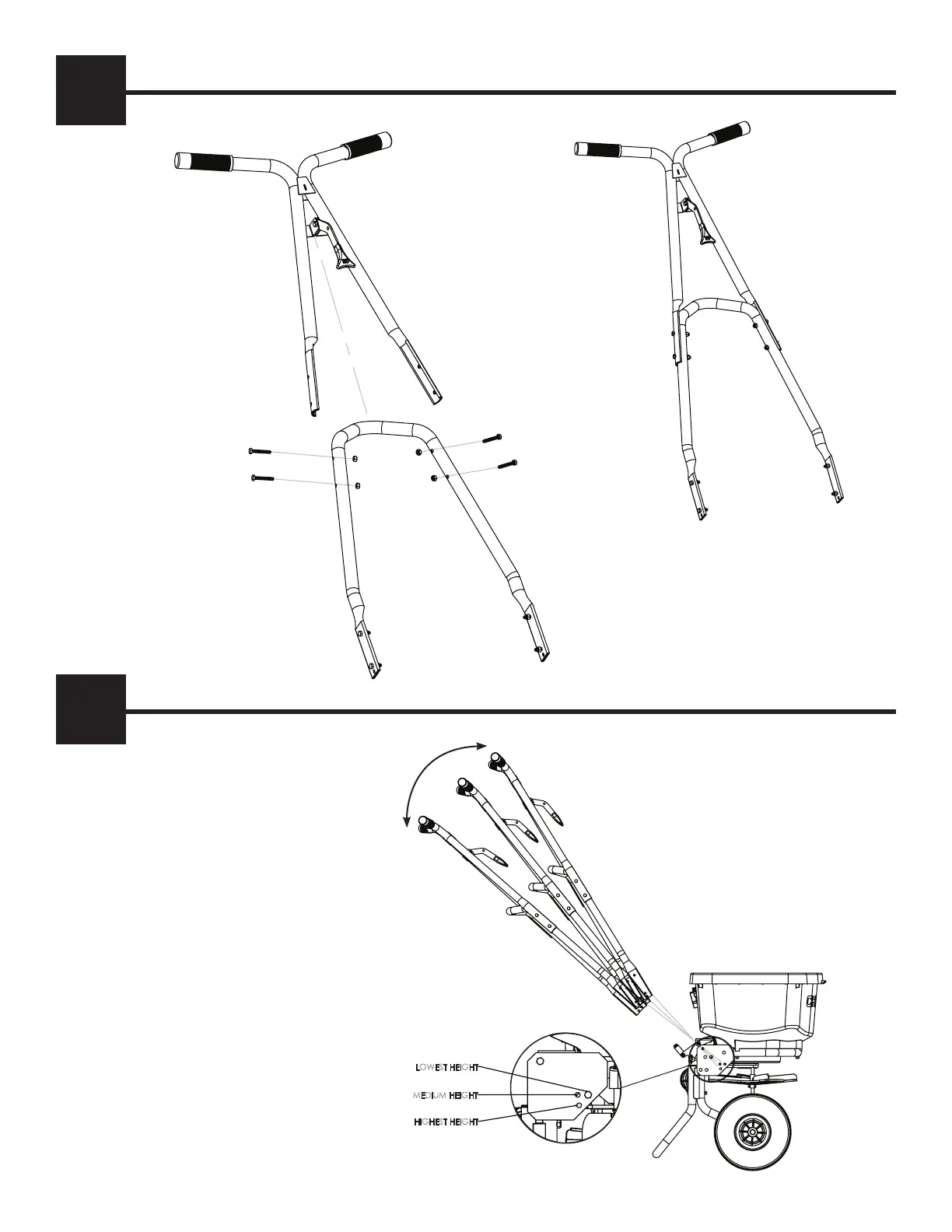

Align holes on handle (C-1) to frame (C-2) and screw in
using hex bolts and nuts (H-2).
Alinee los oricios del mango (C-1) con el marco (C-2) y
atornille los pernos hexagonales (H-2).
Alignez les trous de la poignée (C-1) au cadre (C-2) et
vissez-la à l’aide d’écrous hexagonaux (H-2).
C-2
H-2
H-2
H-2
H-2
FRAME ASSEMBLY
MONTAJE DEL MARCO / ASSEMBLAGE DU CADRE
2
Use the different holes on the body for height
adjustment of the handle. For most applications, the
lowest height is recommended.
Utilice los oricios del cuerpo para ajustar la altura
del mango. Se recomienda la altura más baja para la
mayoría de los usos.
Utilisez les divers trous du cadre principal pour
ajuster la hauteur de la poignée. Dans la plupart
des applications, la hauteur la plus basse est
recommandée.
HIGHEST HEIGHT
MEDIUM HEIGHT
LOWEST HEIGHT
