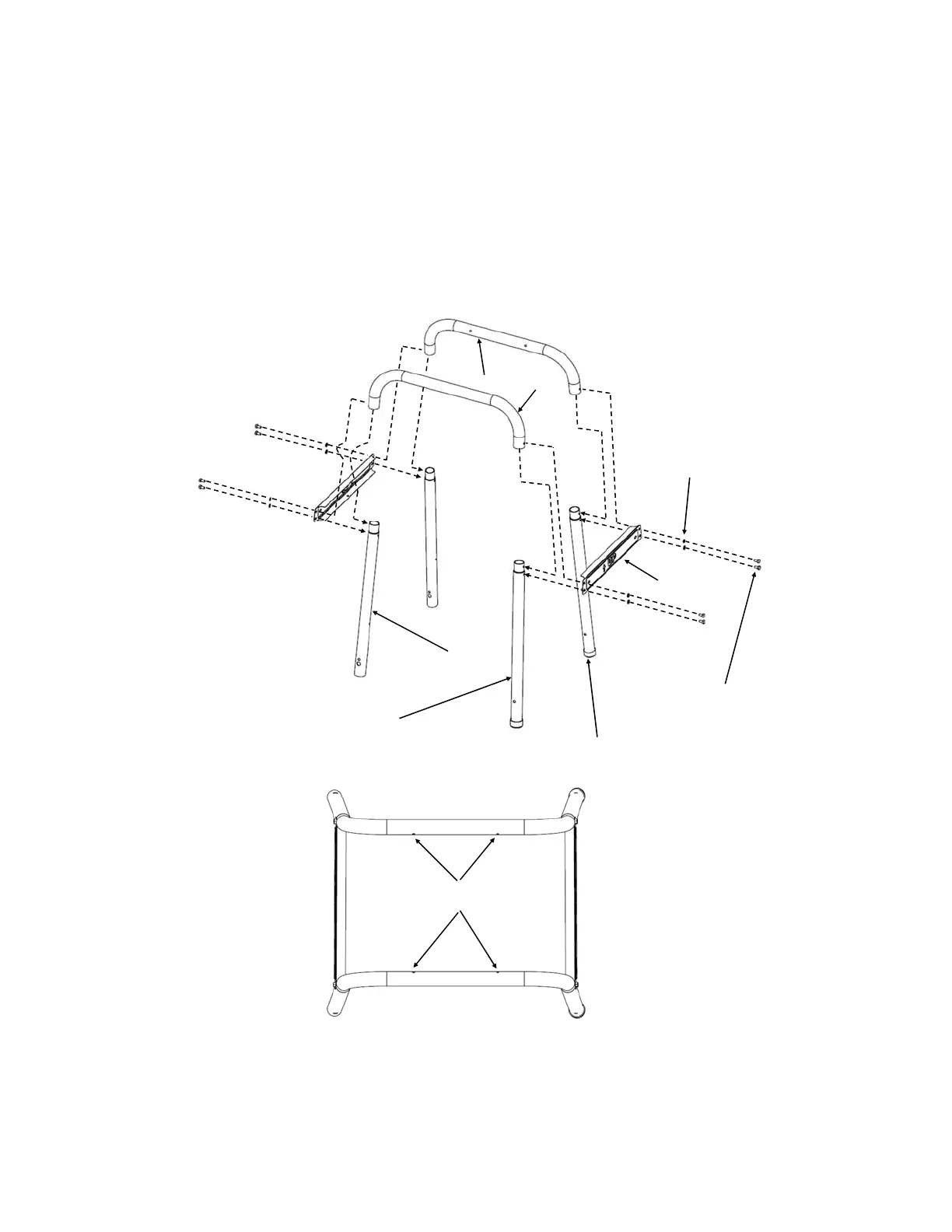

Paso 1: Inserte las Patas Largas y las Patas Cortas a las aberturas de las Barras
Transversales de las Patas. Luego coloque los Seguros de Patas sobre las Patas y
las Barras Transversales de las Patas y asegúrelas con Arandela de Resorte y dos
Tuercas de 1/2” por pata. (NOTA: La orientación de la Barra Transversal de las Pa-
tas es muy importante para los pasos posteriores. Los dos huecos en cada Barra
Transversal de las Patas deben apuntar hacia el centro del ensamble.
Huecos en Barras Transversales
de las Patas
VISTA SUPERIOR POSTE-
RIOR AL ENSAMBLAJE
Patas Largas
Patas Cortas
Tapas de Patas
Barra Transversal de las Patas
Arandela de
Resorte
Seguro de
Pata
Tuercas
