Char-Griller E3072 - Page 58

OME3072 E.2 ™ & © Char-Griller / A&J Manufacturing

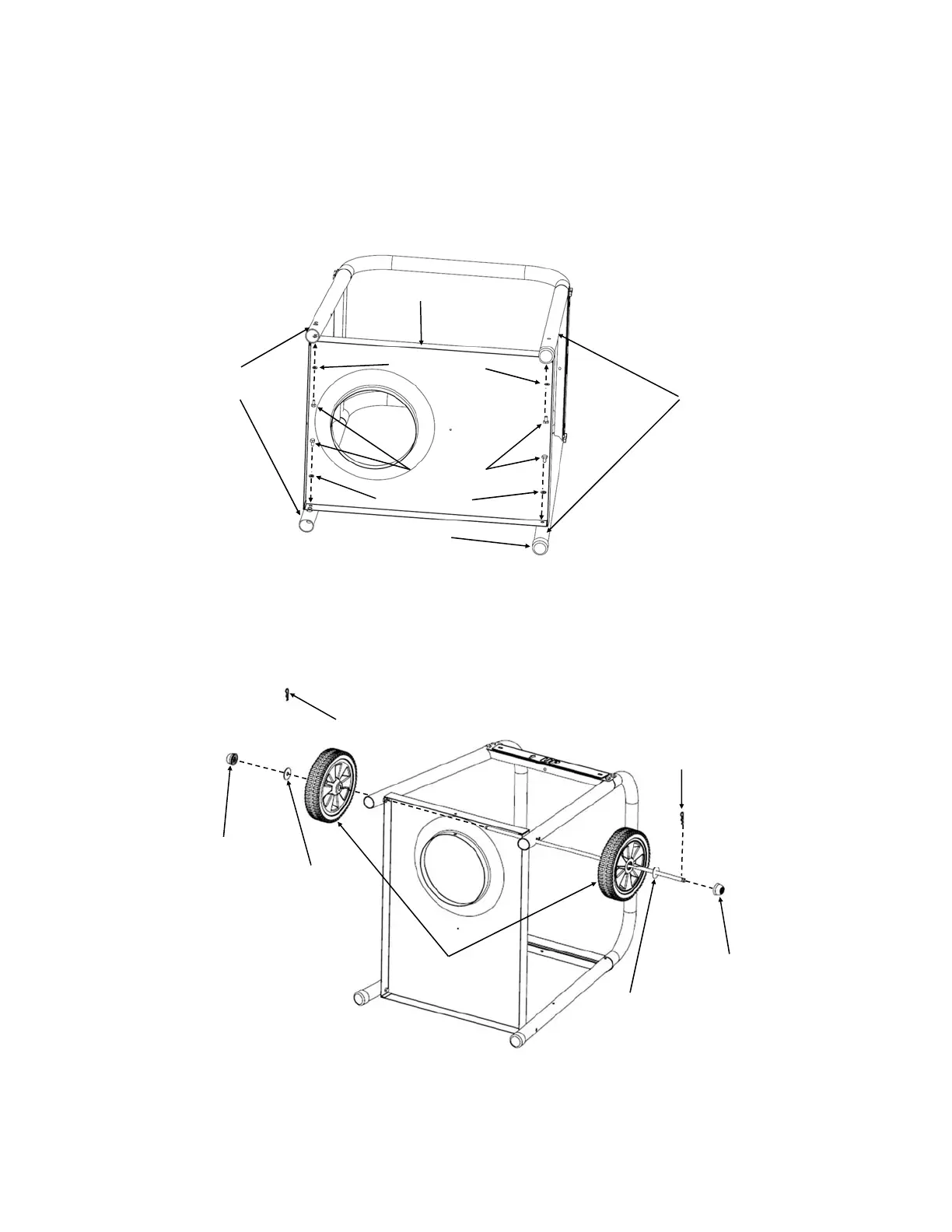

Paso 2: Acueste el carro ensamblado del paso anterior a un lado y coloque la Repisa Inferior
entre las cuatro Patas, asegurándolas con Cuatro Arandelas de Resorte y cuatro Pernos de
1/2”. La Repisa Inferior con el Hueco del Tanque debería esta en el lado de las Patas Cortas,
opuesto a las Patas Largas. NOTA: Las Patas Largas tienen Tapas de Patas.
Patas
Largas
Tapa de Pata
Patas Cortas
Repisa Inferior
Pernos
Paso 3: Acueste el carro ensamblado boca abajo con las Patas Largas en el piso e
instale las Ruedas y Eje de las ruedas. En uno de los Ejes inserte un Pasador Gran-
de al hueco del Eje e inserte la Tapa Protectora. Coloque una Arandela y una Rueda
en el Eje y después inserte el Eje a través de los huecos en las Patas Cortas y la
Repisa Inferior. Complete en ensamblaje al colocar la otra Rueda y Arandela al Eje y
luego insertar el Pasador Grande y la Tapa Protectora.
Axle
Cotter Pins
Long Leg
Short Legs
Ruedas
Pasador
Grande
Arandela
Tapas Protectoras
Arandela
Pasador Grande
Tapas Protectoras
Arandelas de
Resorte
Arandelas de
Resorte
