Paso 4

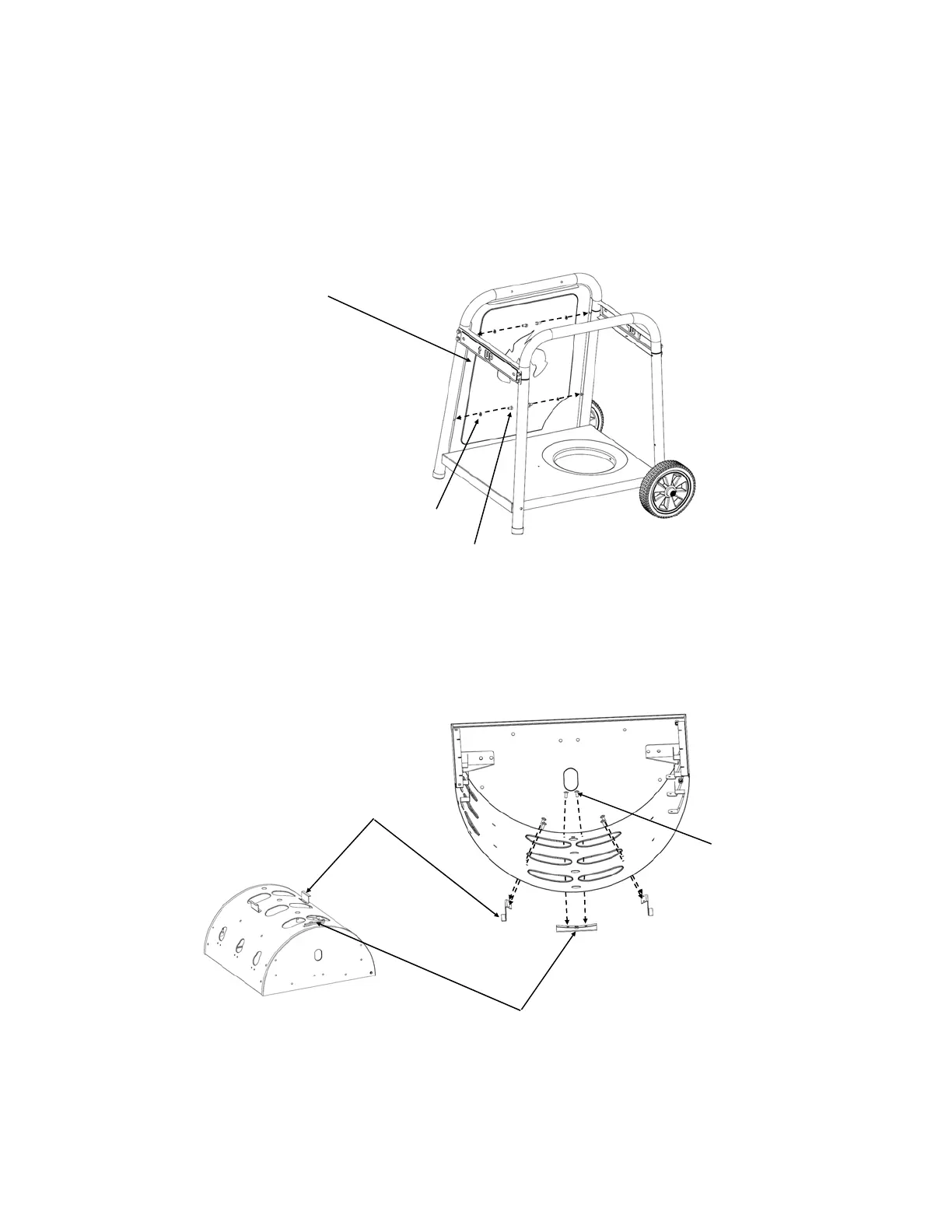

Levanta el Carro a su posición normal. Coloca el Panel Frontal entre las Patas Cor-
tas y Largas y asegúralo con cuatro Arandelas de Resorte y cuatro Pernos de 1/2” .
Paso 5
Sostenga dos Soportes de Deslizamiento y un Soporte del Freno en la parte inferior
del Cuerpo de la Parrillera con seis Tornillos #10-24 x 0.40”. (NOTA: La orientación
de los Soportes del Deslizador y Freno se muestran a continuación. Es importante
para instalar la Bandeja Recolectora más adelante). Los Tornillos deben entrar des-
de el interior del Cuerpo de la Parrillera
Panel Frontal
Perno
Arandela de
Resorte
Soporte del
Deslizador
Soporte del Freno
Tornillo
