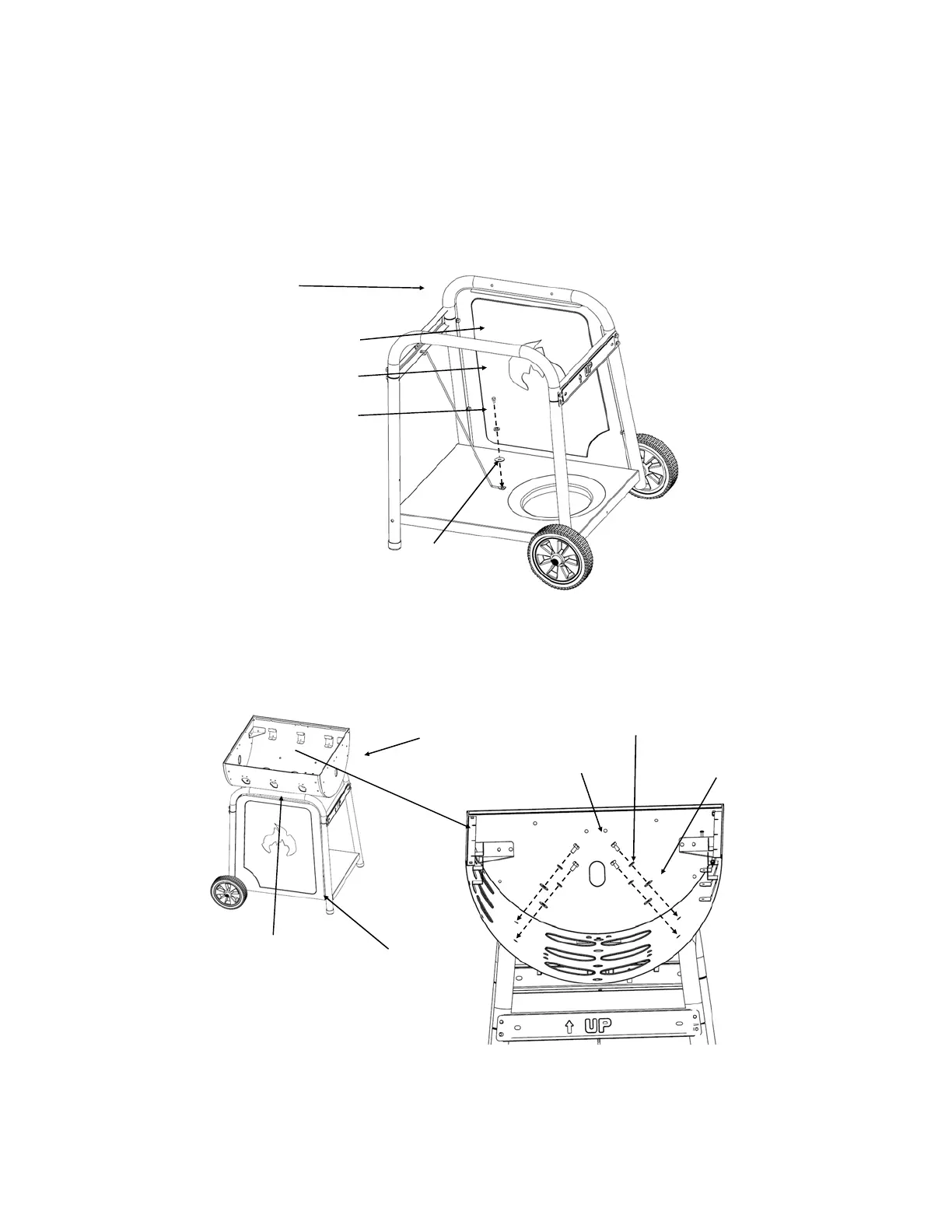

Paso 6
Sujete la Barra de Bloqueo del Cilindro al Carro Ensamblado. Primero inserta el gan-
cho a la Barra de Bloqueo del Cilindro al hueco en el medio del Soporte de Patas y
asegura el otro lado con una Arandela, una Arandela de Resorte y un Perno de 1/2”.
Paso 7
Sujete el Cuerpo de la Parrillera al carro previamente ensamblado utilizando cuatro Arandelas
de Presión, cuatro arandelas, y cuatro Pernos 1/2” desde el interior del Cuerpo de la Parrillera.
Orienta el Cuerpo de la Parrillera para que los tres huecos para los tubos de los quemadores
apunten al mismo lado que el Panel Frontal.
Cilindro
Soporte de
Pata
Perno
Arandela de
Resorte
Arandela
Huecos para
Quemadores
Cuerpo de
Parrillera
Panel Frontal
Arandela de Resorte
Perno
Arandela
