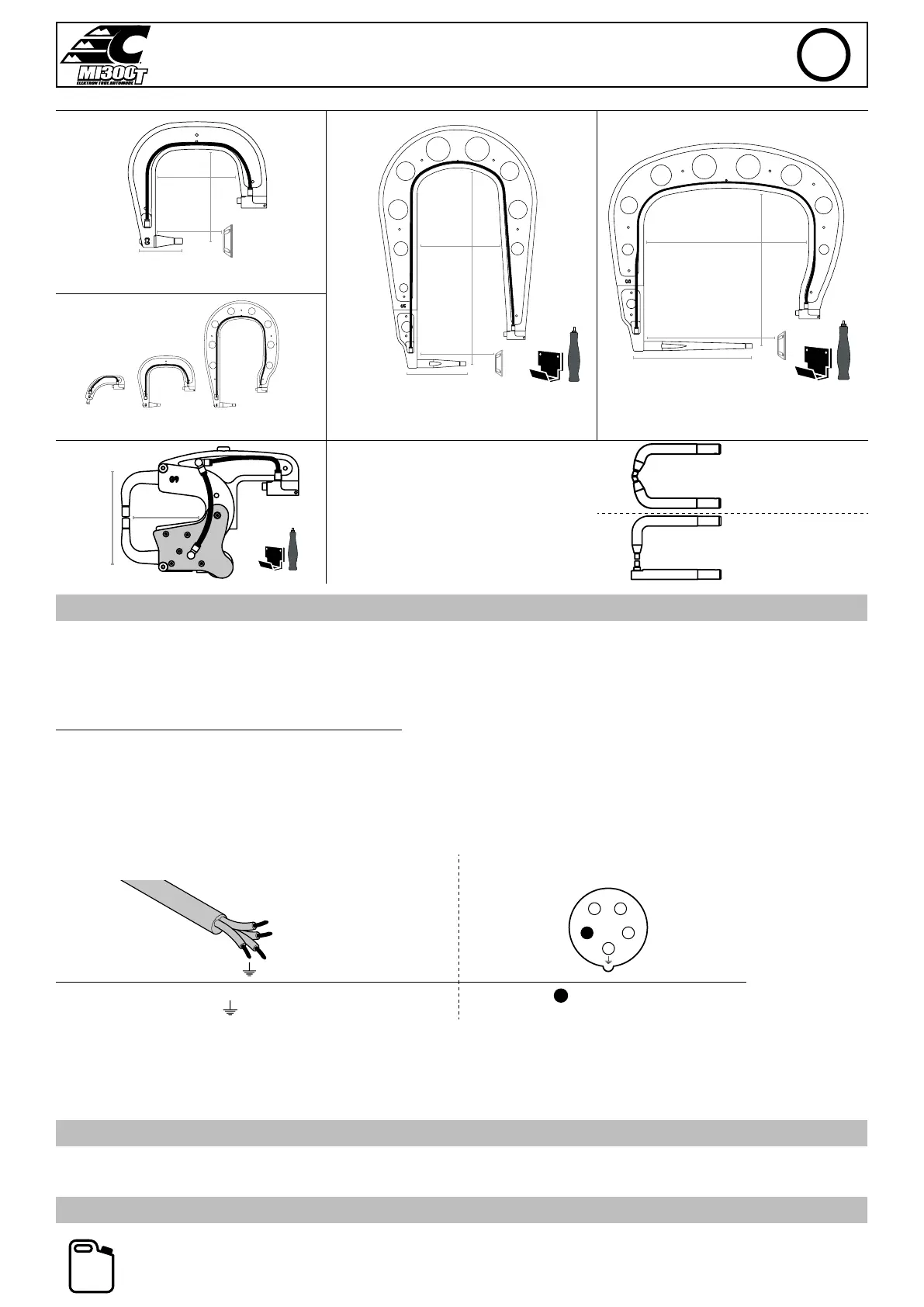

CHIEF MI300T - Alimentación Eléctrica

44
MI300T 220V
qj
ES
205
180
96
154
600
250
177
235
G5 (550 daN) (6.25 kg) - ref. 022805
G10 (400 daN) (5 kg) - ref. 067165
430
450
324
384
G3 (550 daN) - ref. 022782
G2 + G3 + G4 - ref. 022898 G8 (550 daN) - ref. 022836
140
115
G9 + X1 (550 daN) - ref. 022881
X1 (550 daN) - ref. 050501
X2 (300daN)
ref. 050518
X6 (300daN)
ref. 050587
ALIMENTACIÓN ELÉCTRICA
• Este material diseñado para ser utilizado sobre una instalación eléctrica trifásica 200V/240V (50-60 Hz) con cuatro cables y un neutro conectado a
la tierra con disyuntor de ≥ 50 A retardado curva D (o fusible tipo aM).
La corriente permanente absorbida (l1p o ILp) se indica en la parte «características eléctricas» de este manual y corresponde a las condiciones de
uso máximas. Compruebe que la alimentación y sus protecciones (fusible y/o disyuntor) sean compatibles con la corriente necesaria durante su uso.
En ciertos países puede ser necesario cambiar la toma de corriente para condiciones de uso máximas.
• Recomendación de la linea de alimentación eléctrica :
Para limitar la caída de tensión en la línea de alimentación y evitar cualquier riesgo de desconexión de la protección, es imprescindible conectar el
equipo a una toma «dedicada». Este enchufe debe conectarse al panel eléctrico y alimentar únicamente este equipo. El grado de protección debe
determinarse teniendo en cuenta las siguientes limitaciones:
Compruebe la sección transversal del cable que llega a la toma de conexión: 4 x 16 mm² (6 AWG). Si la línea de alimentación del panel es más larga
de 10 m, utilice una sección de conductor de 25 mm² (4 AWG). Si utiliza un cable alargador, utilice una sección de conductor de 16 mm² (6 AWG) y
25 mm² ( 4 AWG) si la longitud de la línea + el cable alargador es > 10m).
Cable de conexión eléctrica Ficha 230 V / 3 fases + tierra
L1
L2
L3
L1
L2
L3
L1 : Fase 1
L2 : Fase 2
L3 : Fase 3
: Tierra (Verde/Amarillo o verde)
Neutro (no utilizado)
• El generador de corriente de soldadura se coloca en protección si la tensión de red es inferior o superior a 15% de las tensiones especícas o en el
caso de que no haya fase (un código error aparece en la pantalla).
• Per ottenere il funzionamento ottimale dell’attrezzatura, vericare che il circuito d’aria compressa possa fornire 8 bar (116 Psi) poi collegare la rete
d’aria compressa nella parte posteriore del dispositivo. Il dispositivo non dev’essere utilizzato con una rete d’aria con pressione inferiore a 4 bar (58
Psi) o superiore a 10 bar (145 Psi).
CONEXIÓN SOBRE GRUPO ELECTRÓGENO
Este material no está protegido contra las sobretensiones regulares de los grupos electrógenos y no se recomienda conectarlo a este tipo de sumi-
nistro eléctrico.
LLENADO DEL TANQUE DE LÍQUIDO DE REFRIGERACIÓN
Es imprescindible utilizar el líquido de refrigeración recomendado por CHIEF.
5 l : ref. 062511 • 10 l : ref. 052246
