CHIEF MI300T - Mode AUTO; Mode NORMAL; Mode Manuel; Mode MULTI

68
MI300T 220V
qj
FR

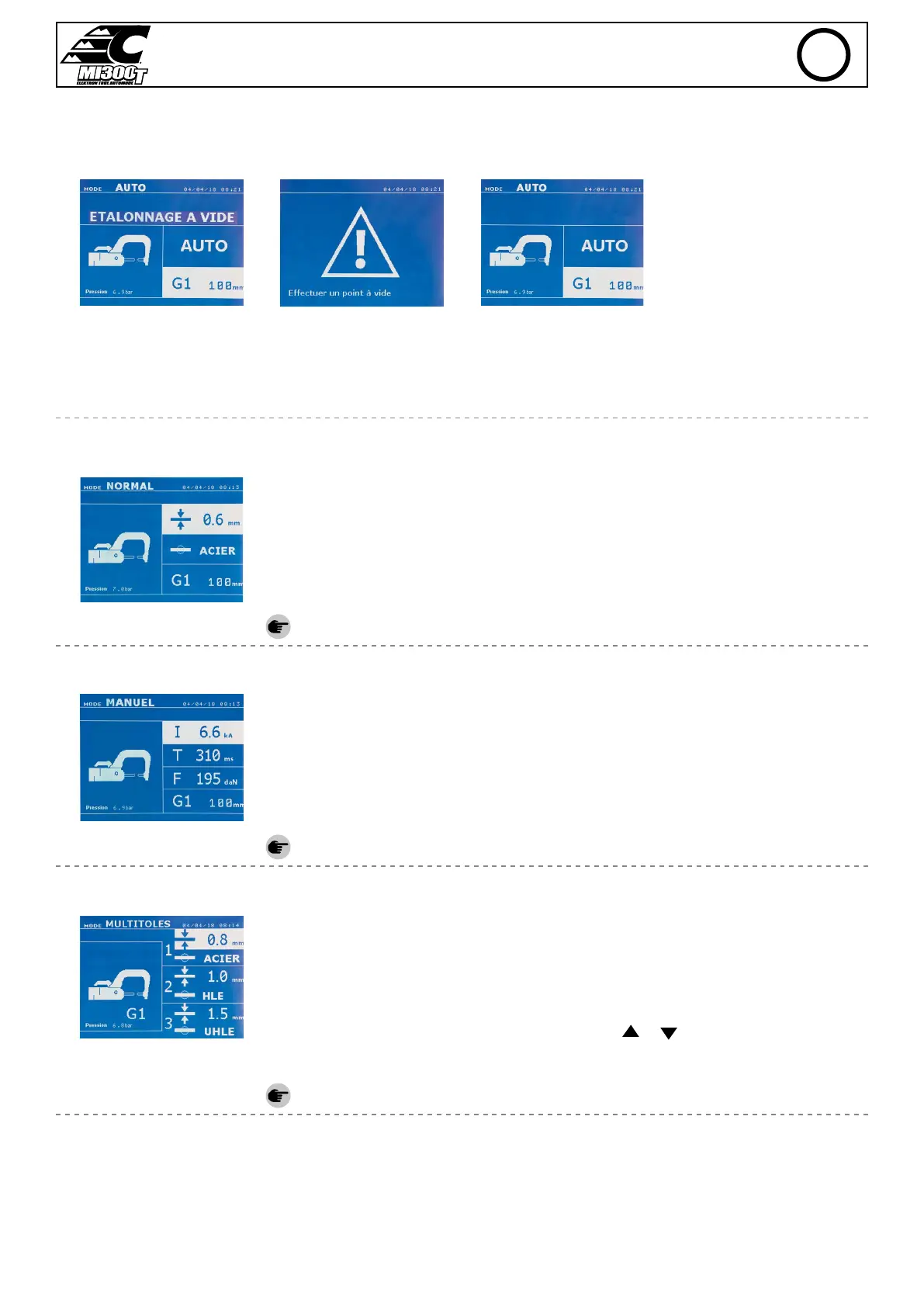

Mode AUTO
Ce mode s’ache par défaut au démarrage de la machine.
Ce mode permet de souder les tôles sans spécier aucun paramètre à l’écran de la machine. Celle-ci déter-
mine elle-même les paramètres de soudage adaptés.
Pour pouvoir utiliser ce mode, eectuer au préalable un point à vide (sans tôles entre les électrodes), comme demandé à l’écran. Presser le bouton
(FIG 2 -11). Le message « Eectuer un point à vide » apparait à l’écran. Presser à nouveau le bouton pour eectuer la calibration. Une fois la calibra-
tion réalisée, la machine ache tous les paramètres à zéro, et est prête à souder. Fermer la pince sur la zone à souder et souder automatiquement,
sans entrer de paramètre dans la machine. Tous les 30 points de soudure, une nouvelle calibration à vide sera demandée.
Ce mode est utilisable avec tous les bras sauf le G7.
Mode NORMAL
Ce mode détermine les paramètres de soudage à partir de l’épaisseur des tôles et du type d’acier.
Les paramètres à régler dans ce mode sont:
- Épaisseur des tôles de l’assemblage, pouvant varier de 0.60 mm à 3.00 mm.
Lorsque 2 tôles sont soudées ensemble, entrer l’épaisseur de la tôle la plus ne.
Lorsque 3 tôles sont soudées ensemble, entrer l’épaisseur totale divisée par 2.
- Type d’acier (Acier revêtu, Acier HLE/THLE, Acier UHLE, Acier au bore (BORON)).
Lorsque des tôles de natures diérentes sont soudées, sélectionner l’acier le plus dur dans l’empilage des tôles.
- Référence du bras utilisé.
Un appui de 2 secondes sur la touche permet de revenir dans le mode AUTO.
Mode MANUEL
Ce mode permet de régler manuellement les paramètres du point de soudure, en suivant les instructions
d’un cahier de réparation.
Les paramètres à régler dans ce mode sont:
- Intensité (2000 à 13 000 A)
- Temps (100 à 850 ms)
- Eort de serrage (100 à 550 daN)
- Référence du bras utilisé.
Un appui de 2 secondes sur la touche permet de revenir dans le mode AUTO.
Mode MULTI
Ce mode permet un réglage précis de l’épaisseur et du type de chacune des 2 ou 3 tôles.
Le premier élément (épaisseur de la tôle 1) est sélectionné. Les touches haut et bas permettent de sélection-
ner le paramètre à modier, tandis que les touches droite et gauche décrémentent et incrémentent sa valeur.
La surbrillance permet de sélectionner le paramètre à modier.
Les paramètres à régler dans ce mode sont:
- Épaisseur de chacune des tôles : de 0.60 mm à 2.50 mm.
- Type d’acier de chacune des tôles : Acier revêtu, Acier HLE/THLE, Acier UHLE et Acier au bore
(BORON)). Lorsque des tôles de nature diérente sont soudées, sélectionner l’acier le plus dur dans l’empilage des tôles.
- Pour activer la tôle 3, appuyez sur les touches de déplacement ( ou ) pour mettre en surbrillance la
tôle 3. Utiliser ensuite les touches + et – pour sélectionner le type et l’épaisseur des tôles.
- Référence du bras utilisé.
Un appui de 2 secondes sur la touche permet de revenir dans le mode AUTO.
Mode
CONSTRUCTEUR
Le mode CONSTRUCTEUR est optionnel; il est congurable dans le menu « Réglages ».
Ce mode permet d’appeler nominativement un point préenregistré selon le cahier des charges de réparation
du constructeur.
