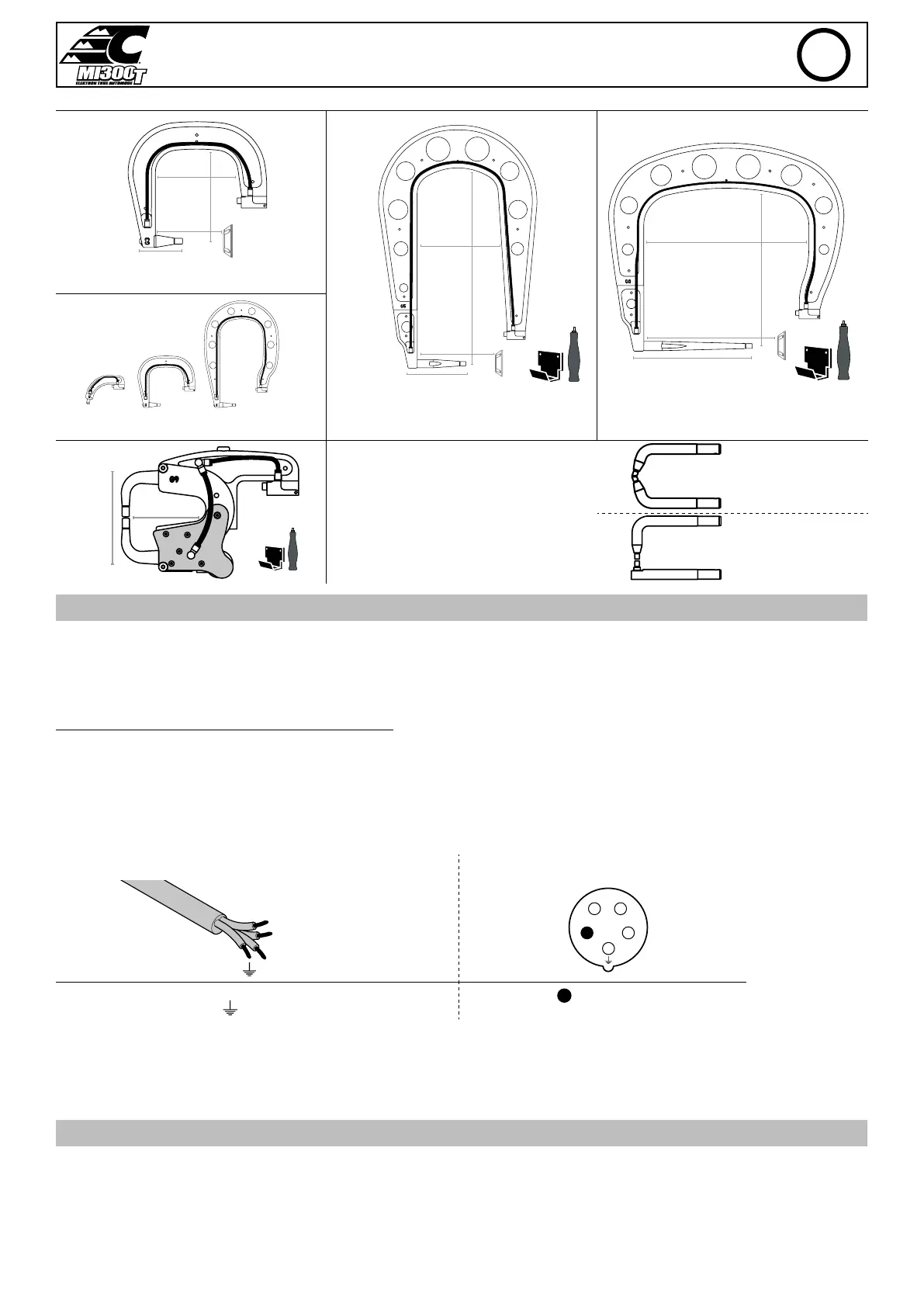

CHIEF MI300T - Page 65

65
MI300T 220V
qj
FR
205
180
96
154
600
250
177
235
G5 (550 daN) (6.25 kg) - ref. 022805
G10 (400 daN) (5 kg) - ref. 067165
430
450
324
384
G3 (550 daN) - ref. 022782
G2 + G3 + G4 - ref. 022898 G8 (550 daN) - ref. 022836
140
115
G9 + X1 (550 daN) - ref. 022881
X1 (550 daN) - ref. 050501
X2 (300daN)
ref. 050518
X6 (300daN)
ref. 050587
ALIMENTATION
• Ce matériel est conçu être utilisé sur une installation électrique triphasée 200 V / 240 V (50-60 Hz) à quatre ls, avec un neutre relié à la terre, avec
disjoncteur ≥ 50 A retardé courbe D (ou fusible type aM).
Le courant permanent absorbé (I1p ou ILp) est indiqué dans la partie « caractéristiques électriques » de ce manuel et correspond aux conditions d’uti-
lisation maximales. Vérier que l’alimentation et ses protections (fusible et/ou disjoncteur) sont compatibles avec le courant nécessaire en utilisation.
Dans certains pays, il peut être nécessaire de changer la prise pour permettre une utilisation aux conditions maximales.
• Préconisation sur la ligne d’alimentation électrique :
An de limiter la chute de tension dans la ligne d’alimentation électrique et d’éviter tout risque de disjonction de la protection, il est impératif de
connecter l’équipement à une prise dédiée. Cette prise doit être reliée au tableau électrique et alimenter seulement cet équipement. Le calibre de
protection doit être déterminé en tenant compte des contraintes suivantes :
Vérier la section du câble qui arrive jusqu’à la prise de raccordement : 4 x 16 mm² (6 AWG). Si la ligne électrique au départ du tableau est d’une
longueur supérieur à 10 m, utiliser une section de conducteur de 25 mm² (4 AWG). . Si vous utilisez une rallonge électrique, prévoir une section de
conducteur de 16 mm² (6 AWG) et 25 mm² ( 4 AWG) si la longueur de l’ensemble ligne + rallonge > 10 m.
Cordon secteur Fiche 230 V / 3 phases + terre
L1
L2
L3
L1
L2
L3
L1 : Phase 1
L2 : Phase 2
L3 : Phase 3
: Terre (Vert/Jaune ou vert)
Neutre (non utilisé)
• La source de courant de soudage se met en protection si la tension d’alimentation est inférieure ou supérieure à 15% de ou des tensions spéciées
ou dans le cas d’absence de phase (un code défaut apparaitra sur l’achage du clavier).
• An d’obtenir le fonctionnement optimal de l’équipement, vérier que le circuit d’air comprimé peut délivrer 8 bar (116 Psi) puis connecter ce réseau
d’air comprimé à l’arrière de la machine. La machine ne doit pas être utilisée sur un réseau d’air ayant une pression inférieure à 4 bar (58 Psi) ou
supérieure à 10 bar (145 Psi).
BRANCHEMENT SUR GROUPE ÉLECTROGÈNE
Ce matériel n’est pas protégé contre les surtensions régulièrement émises par les groupes électrogènes et il n’est donc pas recommandé de le
connecter à ce type d’alimentation.
