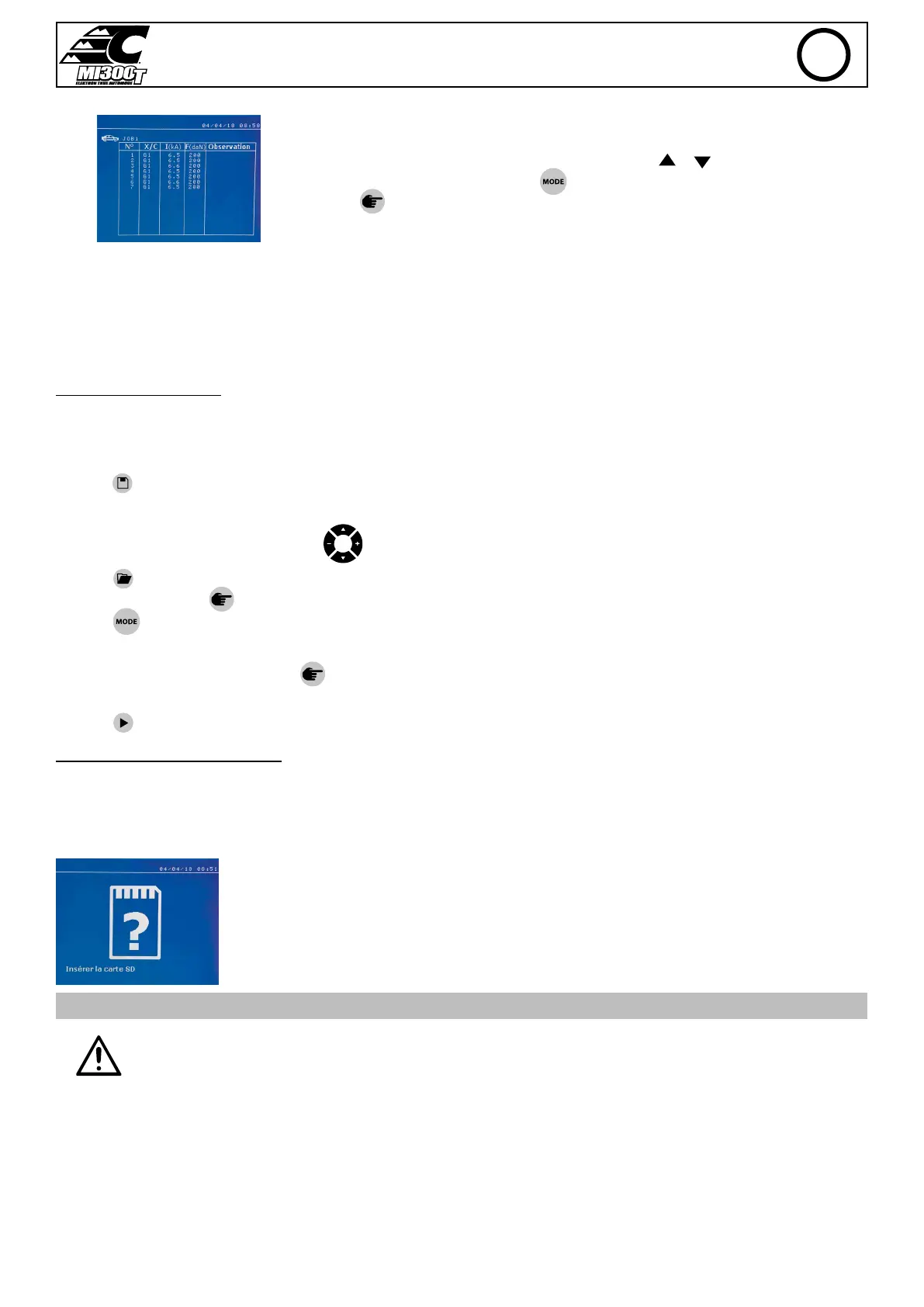

75
MI300T 220V
qj
FR
Les touches – et + permettent de changer de page. Les touches et permettent de sélection-
ner le Job suivant ou précédent. La touche
permet d’acher l’ordre de réparation sélectionné.
La
touche permet de sortir du mode visualisation du rapport.
• La librairie de gestion de la carte SD permet de gérer les cartes SD > 2 Go.
• Pour chaque ordre de réparation est associé un chier journal xxx.dat.(avec xxx=identiant de 001 à 100). Dans chaque journal, on peut enregistrer
au maximum 500 points de soudure. A la consultation ce sont les noms de l’ordre de réparation et de l’utilisateur qui sont achés.
• Le N° de page est indiqué en haut à gauche.
• L’ensemble des ordres de réparation est mémorisé dans le chier catalog.GYS.
• Ce chier contient le nombre total d’ordres de réparation, le nom de chaque ordre de réparation et le nom de chaque utilisateur. Il y a 100 ordres
de réparation au maximum.
Programmes utilisateur
L’enregistrement des paramètres permet de dénir un programme utilisateur an de retrouver facilement ses réglages pour une utilisation future. 20
cases mémoires sont disponibles. Chacune d’entre elles contient les réglages suivants : outil, bras, intensité de soudage, temps de soudage et eort
de serrage.
Un programme peut être associé à la pince ou au pistolet.
La touche
permet l’enregistrement des réglages en cours du mode manuel (intensité, temps et eort de serrage). Les 20 emplacements mémoire
sont alors signalés par leur identiant (pour ceux qui sont utilisés) ou par un symbole « --- » pour les emplacements libres.
La saisie de l’identiant se fait avec les 4 touches
. Lors de la saisie d’un identiant déjà utilisé, la machine eacera les paramètres qui y étaient
stockés précédemment.
La touche permet d’accéder aux réglages enregistrés précédemment. Le choix d’un emplacement vide n’a aucun eet.
Un appui bref sur la touche
eace le programme sélectionné de la liste des programmes sauvegardés.
La touche
permet de sortir du mode sélection du programme, fait passer la machine dans le mode manuel avec les paramètres et l’outil sauve-
gardés dans le programme.
Pour désactiver un programme, il sut de changer la valeur d’un paramètre dans l’un des trois modes manuel, normal ou multitôles ou de changer
d’outil (pince, pistolet) en utilisant la touche
.
La touche
permet de visualiser un rapport précédemment enregistré et de le relire sur l’écran.
Carte mémoire SD (ref. 050914)
Cette carte permet à l’utilisateur de faire la liaison entre son générateur et un PC pour :
• Récupérer des journaux (rapports), an de conserver une trace de son travail, et éventuellement le remonter à une compagnie d’assurance.
• Mettre à jour les paramètres de soudage, ajouter de nouvelles langues.
• Le logiciel GYSPOT d’édition des paramètres sur PC est stocké dans la carte mémoire SD.
• La notice d’utilisation est stockée dans la carte mémoire SD.
L’espace mémoire sera susant pour assurer une autonomie de plus de 65 000 points.
Le poste peut fonctionner sans carte mémoire en mode « manuel » uniquement.
Si la carte mémoire n’est pas insérée dans le lecteur de carte alors le message suivant s’ache. Il faut arrêter
et redémarrer la machine après avoir inséré la carte SD.
Important : Il faut couper l’alimentation de la machine avant de retirer la carte SD de son lecteur et redé-
marrer la machine uniquement après avoir inséré la carte SD dans son lecteur sinon les données sauvegar-
dées sur la carte SD peuvent être détruites.
MONTAGE ET CHANGEMENT DES BRAS DE LA PINCE G
La garantie ne couvre pas les anomalies et détériorations dues à un mauvais montage des bras de la pince en G.
IMPORTANT :
- ne pas utiliser de graisse cuivrée sur les bras.
- maintenir propre la semelle des bras et le support de bras sur la pince pour favoriser un bon passage du courant entre les pièces en contact.
- En cas de non-utilisation prolongée, toujours stocker la machine avec un bras monté sur la pince pour éviter les poussières sur le support de bras.
Procédure de changement des bras :
Pendant le remplacement des bras sur la pince, la pompe du circuit de refroidissement doit impérativement être coupée. Pour cela, se placer en mode
«Réglage pince» sur la machine ; le voyant rouge s’allume sur le bouton de la pince (FIG 2 -12) indiquant que la pompe est arrêtée. L’électrode se
rétracte dans la pince pour permettre le retrait du bras.
