2.6 Lunghezza delle Zone Morte in prossimità degli apparati
La lunghezza delle Zone Morte in prossimità degli apparati è in funzione sia della distanza
dell'apparato stesso dal suolo, sia della sensibilità impostata sul Ricevitore, sia del tipo di
antenna impiegata (figure 5-6). L’Altezza consigliata per installazioni standard è di 80 cm
circa, compatibilmente con le esigenze impiantistiche. La misura è da considerarsi tra il suolo e
il centro dell'antenna. Con una sensibilità media (default), la distanza minima consigliata
per effettuare l’Incrocio è di 3,5 m
20
30
10
40
50
60
70
80
90
100
20
30
10
40
50
60
70
80
90
100
12 345
6
789
10
Altezza dal suolo
al centro
antenna [cm]
Sensibilità
Massima
Lunghezza
zona morta [m]
Sensibilità
minima

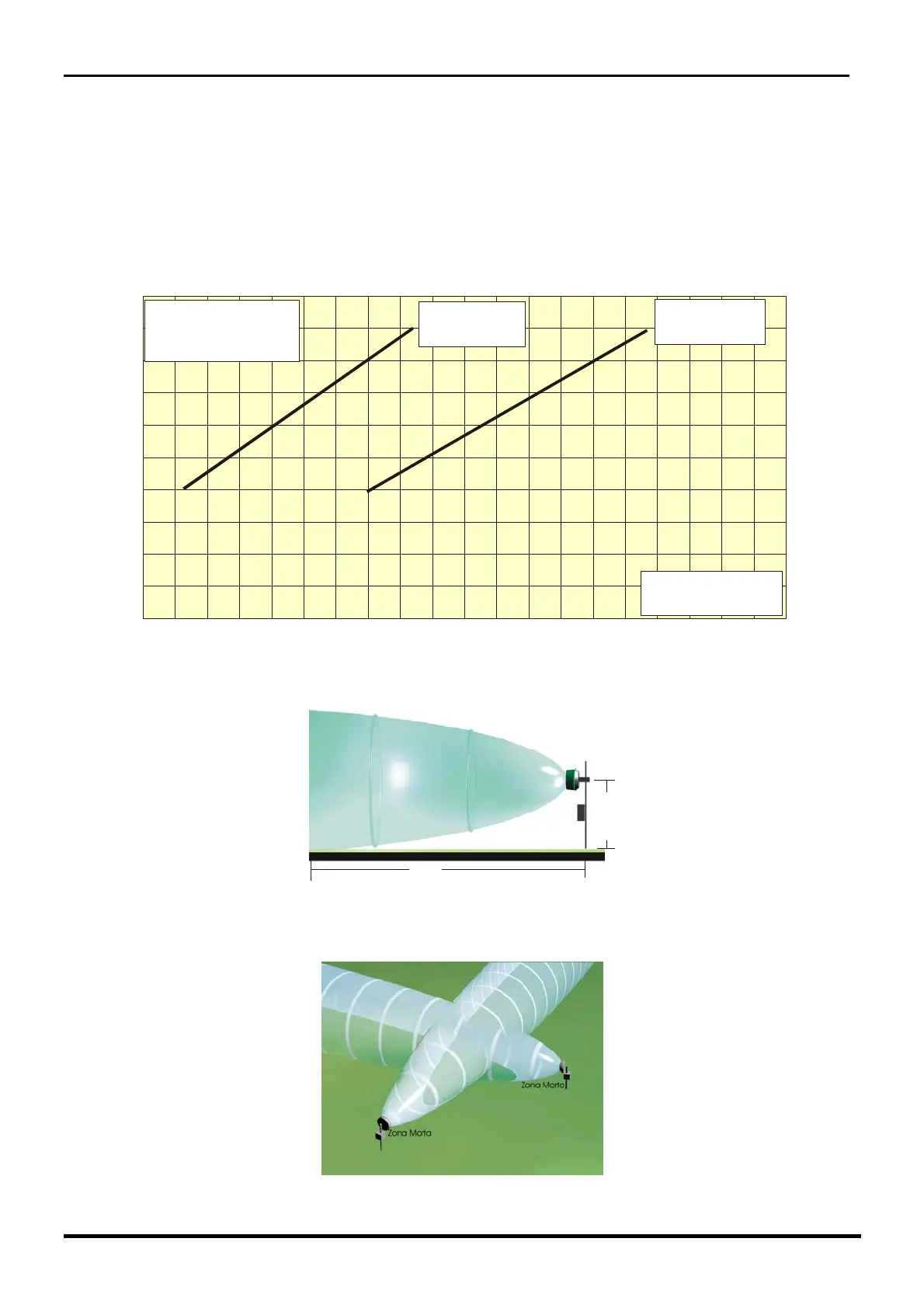

Figura 5 Lunghezza della zona morta in prossimità degli apparati in funzione dell’altezza dal
centro degli stessi al suolo per MANTA/50-80
5 M
80-85 cm
Figura 6 Lunghezza della zona morta in prossimità degli apparati in funzione dell’altezza dal
centro degli stessi al suolo per MANTA/50-80
Figura 7 - Sovrapposizione di due fasci sensibili in un incrocio
