2 - DESCRIPTION DES COMPOSANTS

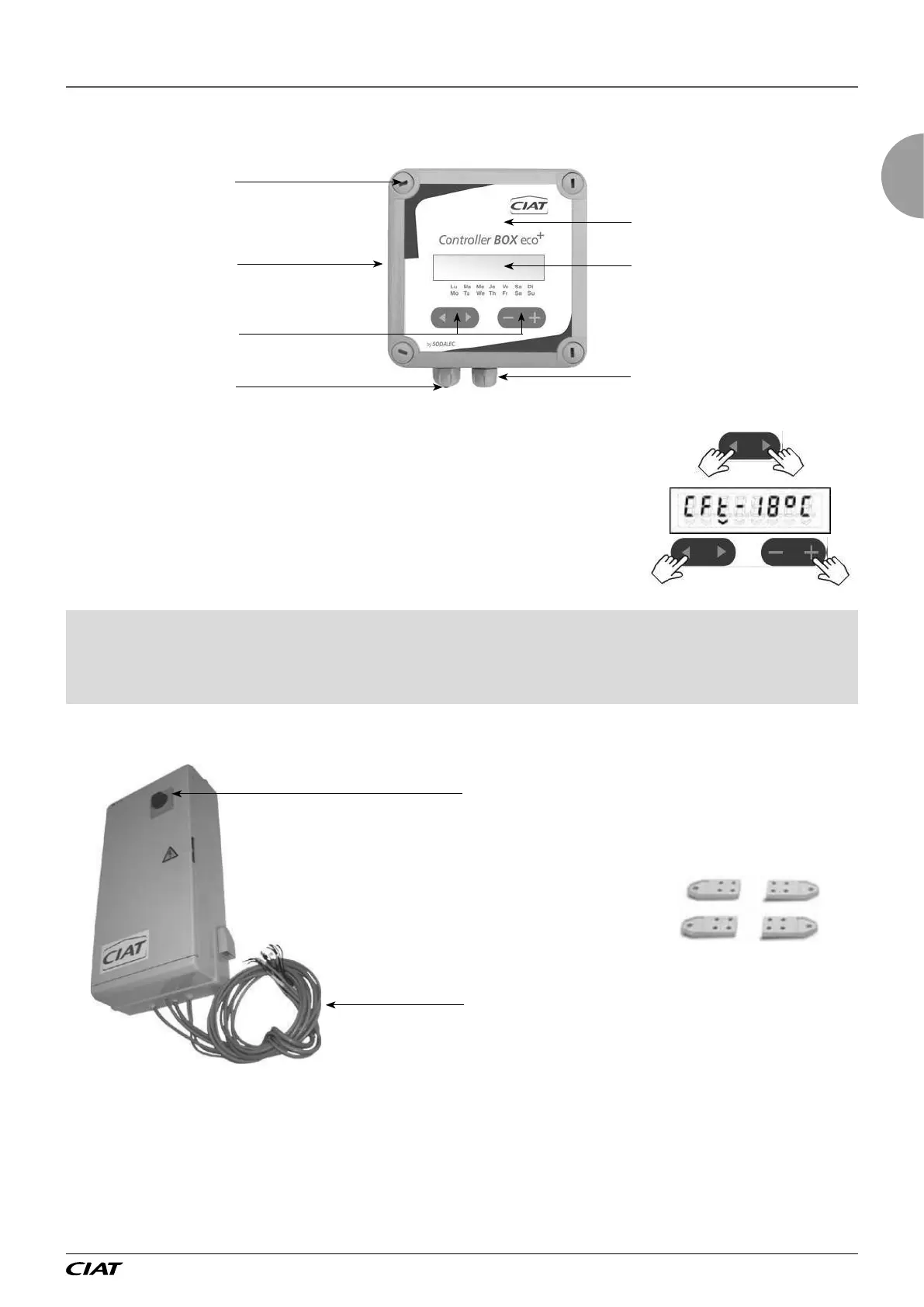

Contrôleur maitre (code 7219774)
Un seul contrôleur maitre peut piloter simultanément 3 HELIOTHERMES 4000 équipés de GMV et batterie électrique TRI.
Vis de fermeture (x 4)
Pupitre de commande
Afchagedigital
Etiquette signalétique
Délementdesmenuset
modicationsdesparamètres
Presse-étoupepourBUSRS4854lsde
communication et d'alimentation avec le
coffret esclave BOX ELEC Eco+
Sonde d'ambiance (montage
d'usine). Sonde déportable 15 m
code 7207381
Pour passer du mode "UTILISATEUR" (paramètre restreint) au mode "INSTALLATEUR"
'paramètrage complet), appuyer sur les deux èches de délement des menus pendant 5
secondes.
Si aucune touche n'est manipulée durant 30 secondes, l'afchage revientaumodede
fonctionnement en cours (Arrêt, Confort, Eco ou Hors-Gel) et à la consigne calculée selon ce
mode.
Pourreveniràlacongurationd'usine,maintenirlatouchededélementdesmenusgauche
ainsiquelatouche+avantlamisesoustensionducoffret.Larégulationafcheraàlasuite
de cette réinitialisation le message "CIAT" et la version du logiciel.
Coffret esclave BOX ELEC Eco+ :
• code 7218907 pour H4350 TE 9.6 kW TRI
• code 7218908 pour H4400 TE 18.9 kW TRI
• code 7218910 pour H4500 TE 28.8 kW TRI
• code 7218911 pour H4500 TE 43.2 kW TRI
Cecoffretesclavedevraêtreplacéàmoinsde2mètresdugroupemotoventilateurtriphaséprésentsurl'HELIOTHERME4000
pour conformité aux normes IT 246 art.4-7-3 et NF C 15-100.
Interrupteur de proximité cadenassable pour conformité aux normes IT
246 art.4-7-3 et NF C 15-100
Pattesdexationx4
(Glissées à l'intérieur du coffret
esclave BOX ELEC Eco+)
Filerie repérée et dimensionnée pour raccordement avec les
HELIOTHERMESTOUTELECTRIQUETRId'unelongueurde2mètres
pour garantir la conformité aux normes IT 246 art. 4-7-3 et NF C 15-100
FR-5 BOX ELEC Eco+
