5 - RACCORDEMENTS ELECTRIQUES

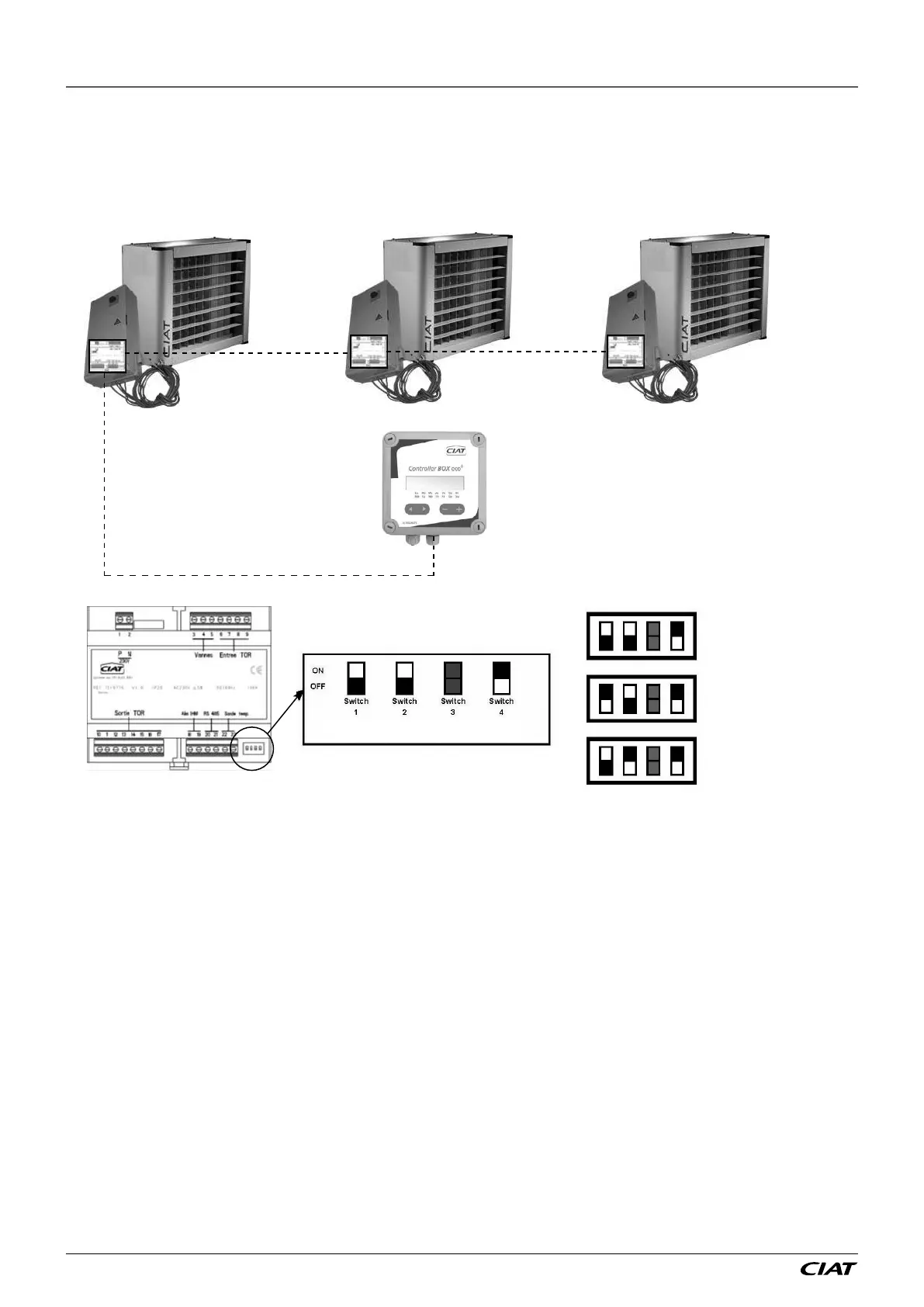

Positionnement des switchs
Al'intérieurdechaquecoffretesclaveBOXELECEco+setrouveunrégulateurinternequicollecteetinterprètelesconsignesdu
contrôleur maitre.
Pour le bon fonctionnement de la régulation il faut impérativement positionner les switchs (symbolisés en noir) de ce régulateur
interne comme ci-dessous :
HELIOTHERME n° 1
HELIOTHERME n° 2
HELIOTHERME n° 3
HELIOTHERME n° 1 HELIOTHERME n° 2 HELIOTHERME n° 3
Leswitch3n'estpasutilisé(sapositionn'inuencerien)
Le switch 4 doit impérativement être sur ON
Lebonpositionnementdecesswitchs,toutenparamétrantcorrectementleparamètre29(voirpage8),vouspermettradevisualiser
précisémentsurl'afcheurducontrôleurmaitresurquelHELIOTHERME:
- un défaut moteur est présent
- un défaut batterie électrique est présent
- un défaut de communication avec le contrôleur maitre est présent
BOX ELEC Eco+ FR-8
