CIAT LD 900 - Manutention Et Mise en Place

8
Manutention et mise en place
Une fois l'emplacement du groupe choisi, procéder à la mise
en place de l'appareil .
Pour lever l'appareil, fixer les élingues aux trous de
manutentions, prévus à cet effet.
Les élingues doivent être tenues écartées au moyen
d'entretoises pour ne pas détériorer la carrosserie.
Ces unités peuvent être manutentionné avec un chariot
élevateur.
- Toute manipulation sera réalisé dans le stric respect des
règles de sécurité.
Seul les poins de levage mentionné sur le groupe par une
étiquette d'identification peuvent être utilisé pour le levage.
Attention : l'appareil doit être manutentionné avec soin et
uniquement en position verticale.
Handling and location
Once the location of the unit has been selected, start
positioning the unit.
To lift the unit, attach the slings to the maintenance holes
provided for this purpose.
The slings should be held apart using spacers so as not to
damage the body.
These units can be handled with a fork lift.
- Handling will be carried out while respecting the safety rules.
Only the lifting points mentioned on the unit with an
identification sticker can be used for the lifting.
Caution : the unit must be handled with care and upright only.
N° A
100 - 300 1200
350 - 750 1400
753 - 1000 2300

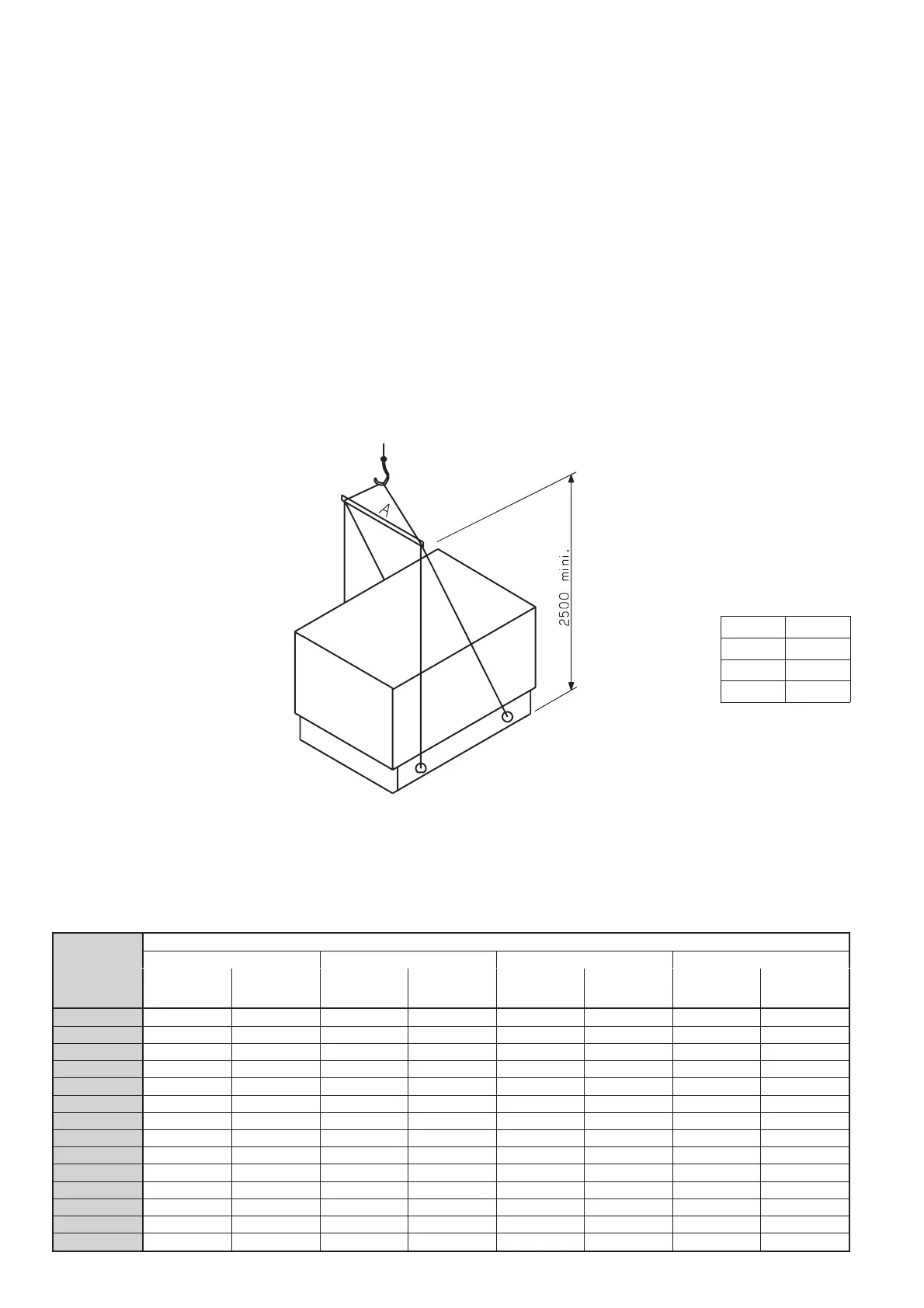

Schéma donné à titre indicatif dans tous les cas, se rapporter
aux pictogrammes situé sur l’appareil et dans le dossier
fournie avec l’appareil.
Diagram given as an indication, in all cases refer to the
pictograms located on the unit and in the folder supplied with
the unit.
N°
Poids en kg / Weights in kg
LD LDC LDH ILD
à vide
empty
en service
in service
à vide
empty
en service
in service
à vide
empty
en service
in service
à vide
empty
en service
in service
100
400 415 430 450 655 830
150
435 450 465 485 690 865
200
690 710 720 745 1080 1400 760 780
250
735 755 765 790 1125 1445 800 820
300
775 795 805 830 1165 1485 840 860
350
1202 1215 1232 1260 1658 2036 1284 1311
400
1278 1293 1308 1336 1764 2112 1479 1513
450
1458 1473 1488 1516 1904 2252 1630 1665
500
1540 1555 1570 1600 1985 2333 1679 1753
600
1717 1732 1747 1777 2202 2552 1920 1964
750
1942 1957 2427 2767
753
2025 2050 2275 2325 2425 2975 2025 2050
900
2200 2225 2450 2500 2600 3150 2200 2225
1000
2200 2225 2450 2500 2600 3150 2200 2225
