9
Manutention et
mise en place
Une fois l’emplacement du
groupe choisi, procéder à la
mise en place de l’appareil.

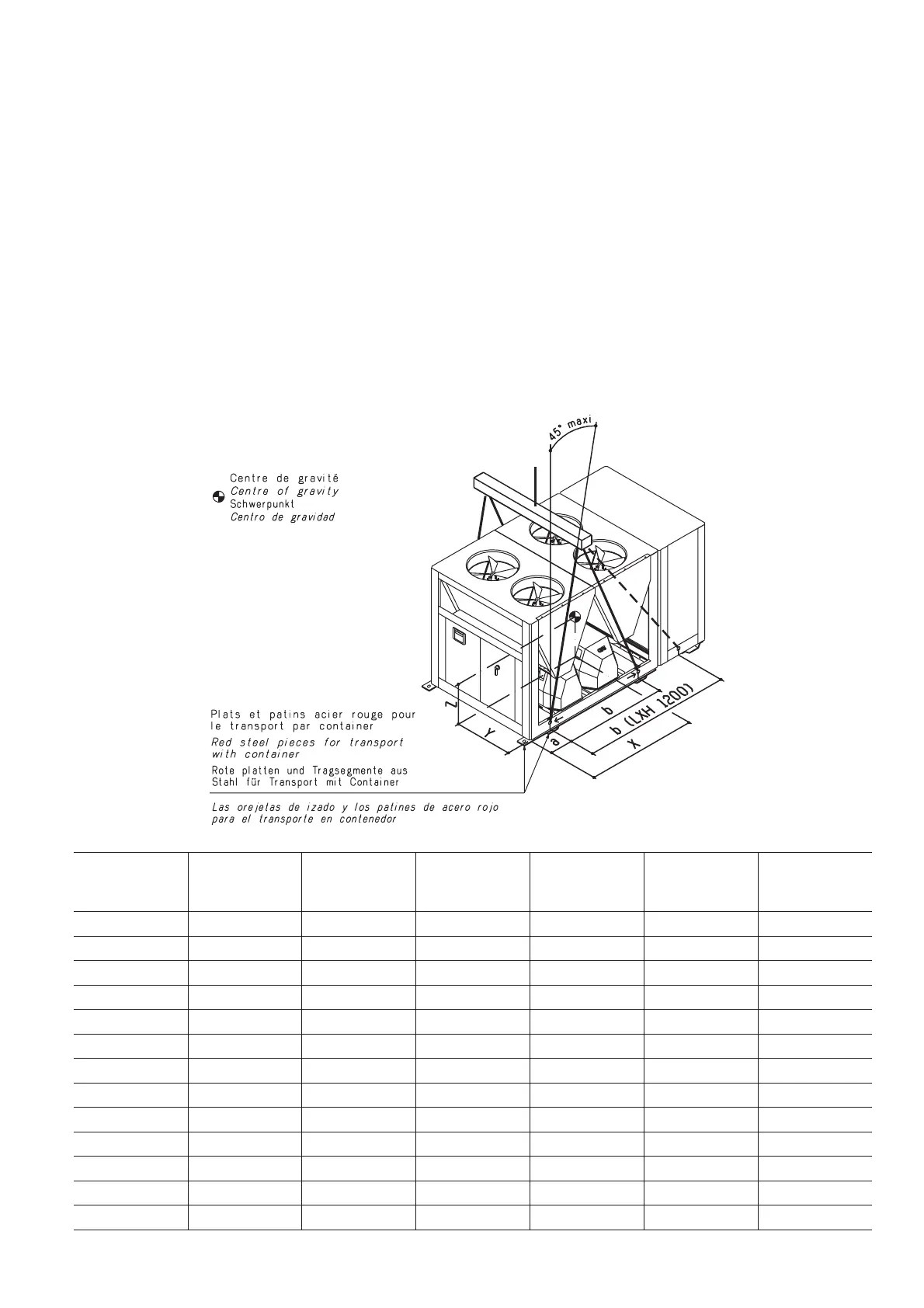

Pour lever l’appareil, fixer les
élingues aux trous de
manutention, prévus à cet
effet.
Les élingues doivent être
tenues écartées au moyen
d’un palonnier pour ne pas
détériorer la carrosserie.
ATTENTION : l’appareil doit
être manutentionné avec soin
Dans tous les cas se reporter
aux instructions mentionnées
sur l’appareil.
Handling and
positioning
Select the location of the unit
and proceed with the
positioning.
To lift the unit, attach slings to
the handling holes provided for
this purpose.
The slings must be held apart
with a lifting beam above the
casing to avoid any damage.
ATTENTION : the unit must be
handled with care.
See the mentioned indications
on the unit in any case..
Einbringung
Nach Auswahl des Aufstellortes ist
das Gerät an diesen Platz
einzubringen.
Zum Anheben des Geräts sind Seile
an den Förderösen anzubringen.
Die Hebeschlingen müssen mit Hilfe
einer Krantraverse gespannt werden,
damit das Maschinengehäuse nicht
verformt wird.
ACHTUNG : Das Gerät ist mit
Vorsicht .
Beachten Sie auf jeden Fall die
Angaben auf dem Gerät.
Manipulación y
posicionamiento
Una vez elegida la ubicación del
grupo, proceda a la colocación del
aparato.
Para elevar el aparato, fije las eslin-
gas en los orificios de manipulación
previstos a dicho efecto.
Las eslingas deben colocarse
mediante una cruceta para no dete-
riorar la carrocería.
ATENCIÓN: el aparato debe
manipularse con cuidado
En todos los casos, consulte las
instrucciones indicadas sobre el
aparato.
Modèles
Sizes
Modell
Modelo
Masse kg
Weight kg
Gewicht kg
Peso kg
x
(mm)
y
(mm)
z
(mm)
a
(mm)
b
(mm)
LX 1200 (HPS)
2667 1321 1015 941 452 1913
LX 1500 (HPS)
3459 2017 1016 1118 548 2733
LX 1850 (HPS)
3908 1966 1133 968 548 2733
LX 2150 (HPS)
4652 2407 1091 1023 924 3217
LX 2500 (HPS)
5177 2442 1093 978 924 3217
LXH 1200 (HPS)
3417 1766 1031 935 452 2729
LXH 1500 (HPS)
4209 2487 1114 996 924 2923
LXH 1850 (HPS)
4658 2410 1127 959 924 2923
LXC 1200 (HPS)
3017 1474 1011 885 452 1913
LXC 1500 (HPS)
3809 2165 1137 962 924 2923
LXC 1850 (HPS)
4258 2126 1130 917 924 2923
LXC 2150 (HPS)
5002 2590 1072 991 924 3217
LXC 2500 (HPS)
5527 2594 1070 940 924 3217
