CISA MyEVO - Page 5

IT
- 5 -

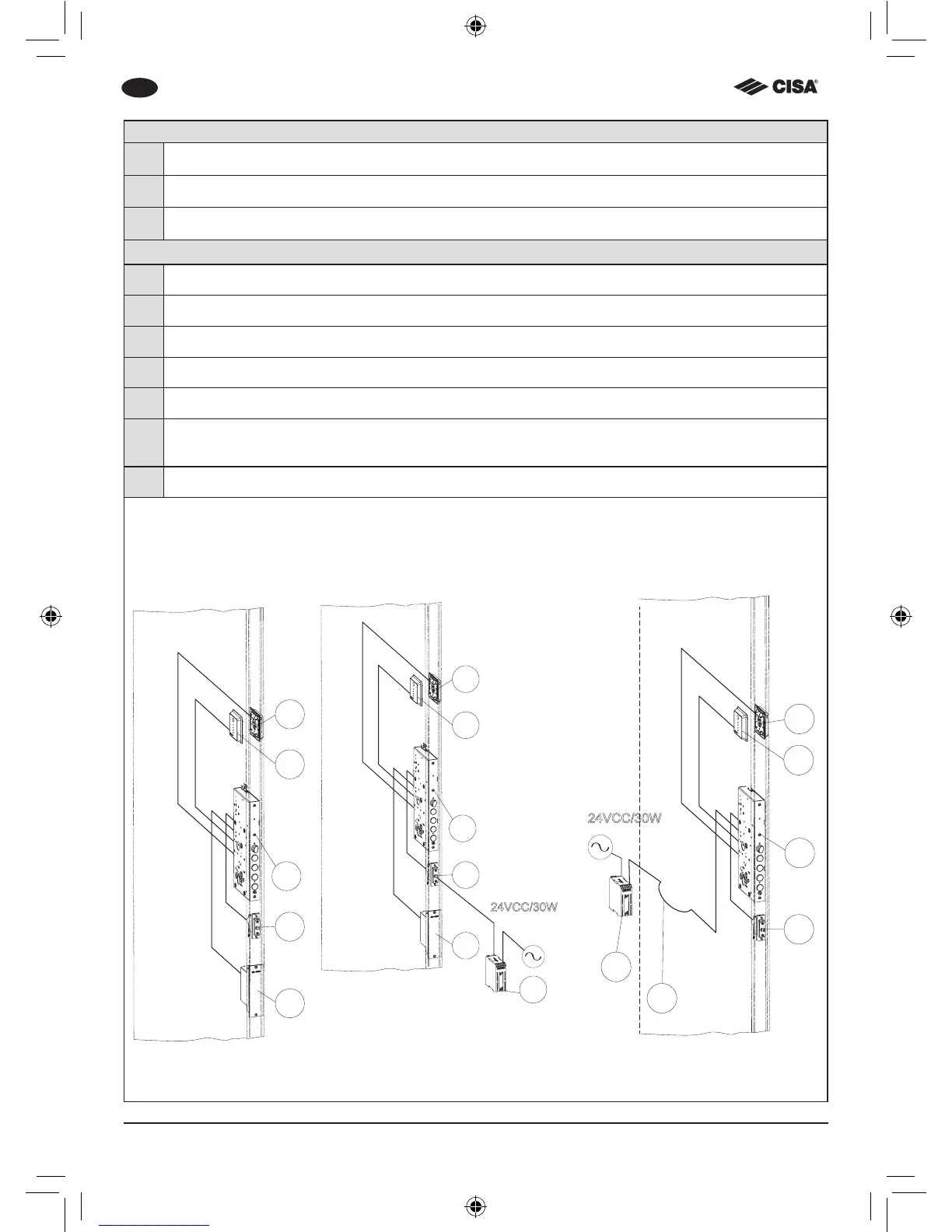

SCHEMA GENERALE
A1
Alimentazione con batterie
A2
Alimentazione da rete con alimentatore da rete e batterie ricaricabili
A3
Alimentazione da rete con alimentatore
COMPONENTI
1
Serratura motorizzata MyEVO
2
Stato Porta
3
Porta batterie
4
Gruppo pulsante interno
5
Gruppo tastiera esterna
6
Alimentatore (input V100 ÷240 VCC, 90÷350 VCC Output : 30W, 24Vcc, 1.3A)
7
Passacavo
A1
A2
A3
5
4
1
2
3
5
4
1
2
3
6
24VCC/30W
24VCC/30W
5
4
1
2
7
6
