Chapitre 2
Présentation du produit
5
Adaptateur réseau AV Powerline
Montage mural
Le panneau arrière de l'adaptateur comporte quatre
orifices de montage mural. La distance entre deux orifices
adjacents est de 60 mm.
Deux vis sont nécessaires pour la fixation de l'adaptateur.
Matériel de montage suggéré
2-2,5 mm
4 mm 1 - 1,5 mm
Remarque : Les illustrations du matériel de †
montage ne sont pas à l'échelle.
REMARQUE : Linksys n'est pas responsable des
dommages causés par une fixation incorrecte
du matériel de montage.
Procédez comme suit :
Déterminez l'emplacement de l'adaptateur. Assurez-1.
vous que le mur est lisse, plat, sec et solide. Vérifiez
également que l'emplacement du périphérique est
situé à proximité d'une prise électrique.
Percez deux trous dans le mur en veillant à ce qu'ils 2.
soient exactement à 60 mm l'un de l'autre.
Insérez une vis dans chaque trou en laissant dépasser 3.
la tête de 3 mm.
Positionnez l'adaptateur de sorte que les deux orifices 4.
de montage mural soient alignés sur les deux vis.
Placez les orifices de fixation murale sur les vis et faites 5.
glisser l'adaptateur vers le bas jusqu'à ce que les vis
s'ajustent parfaitement dans les orifices.

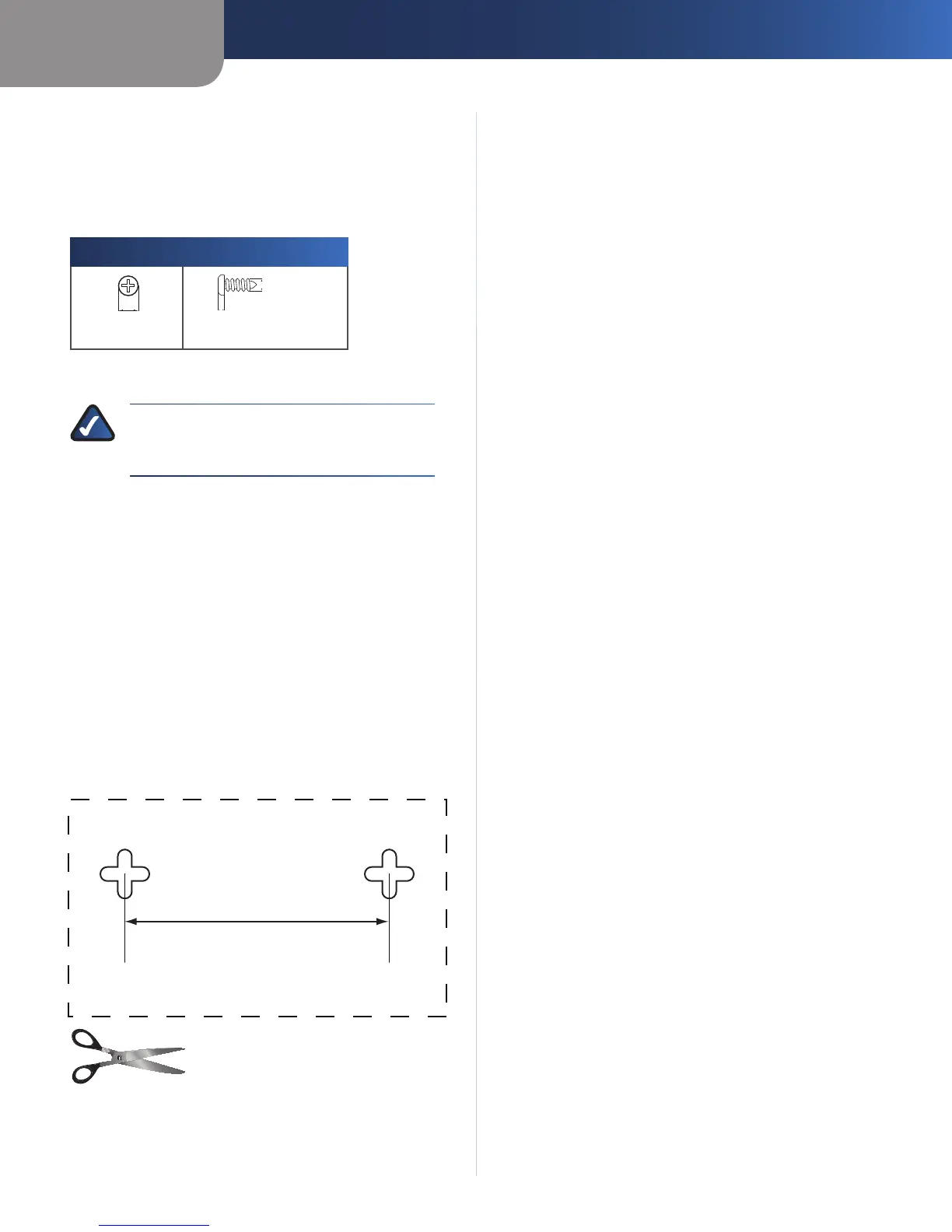

Modèle de montage mural
Imprimez cette page en taille réelle, puis découpez en
suivant les pointillés. Vérifiez le modèle en mesurant la
distance entre les orifices de montage mural avec une
règle. La distance doit être de 60 mm. Puis placez la feuille
sur le mur pour percer les trous en respectant l'espacement
requis.
60 mm
