Kapitel 2
Produktübersicht
4
Powerline AV-Netzwerkadapter
HomePlug Simple Connect-Taste
Verwenden Sie die HomePlug Simple
Connect-Taste zur Konfiguration
erweiterter Sicherheitseinstellungen für
Ihr Powerline Netzwerk. Anweisungen
dazu finden Sie in Kapitel 3: Erweiterte
Sicherheitseinstellungen, Seite 6.
Power (Netzstrom (Blau)) Die Netzstrom-LED
leuchtet, wenn der Adapter eingeschaltet ist.
Ethernet (Blau) Diese nummerierten LEDs
beziehen sich auf die nummerierten
Ethernet-Ports auf der Rückseite. Eine LED
leuchtet, wenn der entsprechende Port mit
einem Netzwerkgerät verbunden ist. Bei
Netzwerkaktivität über diesen Port blinkt sie.
Powerline (Blau) Die Powerline LED leuchtet,
wenn der Adapter über den Stromanschluss
mit dem Powerline Netzwerk verbunden
ist. Bei Netzwerkaktivität über diesen
Port blinkt die LED.

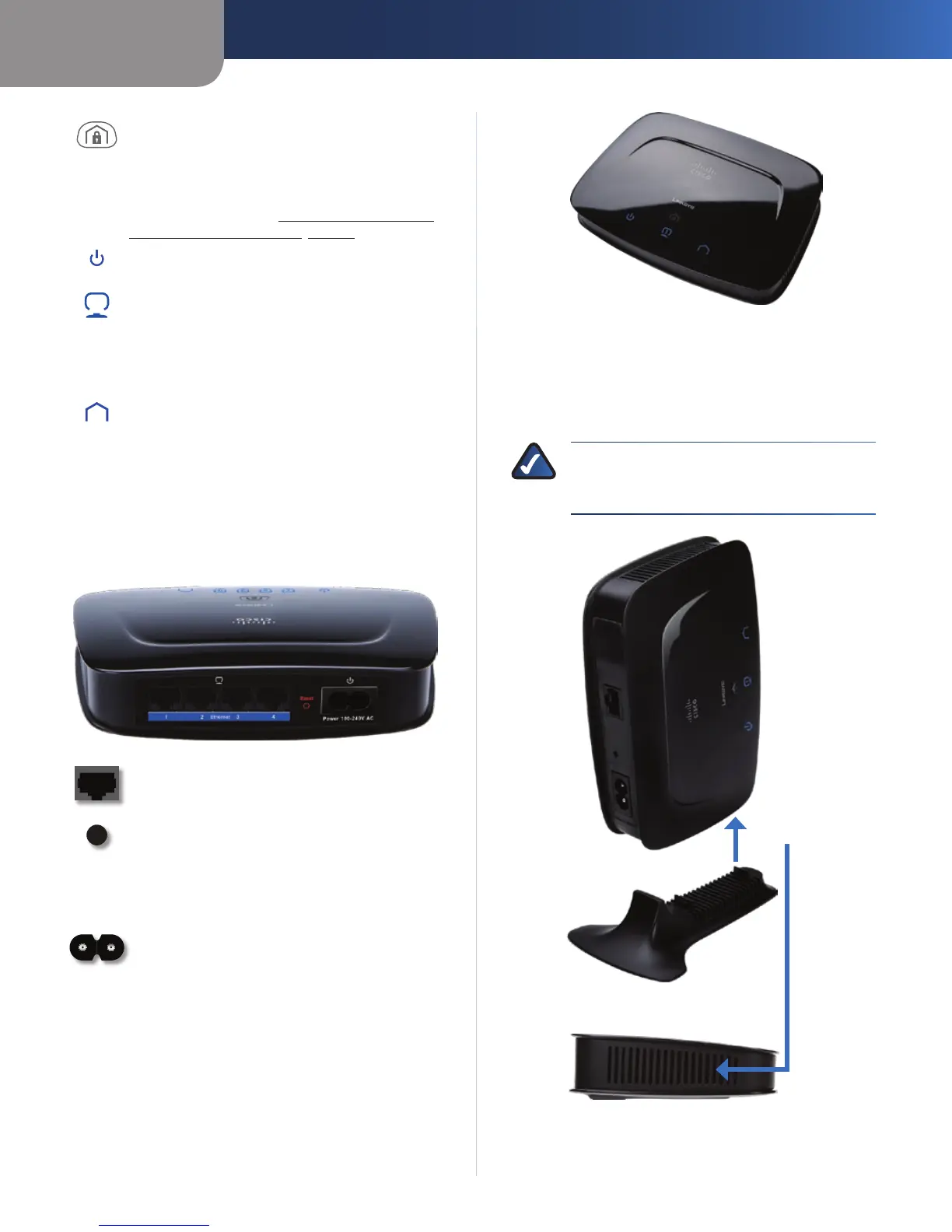

Rückseite des Powerline AV-
Netzwerkadapters mit 4 Ports
(Modellnummer: PLS300)
Ethernet 1-4 Diese Ethernet-Ports (1, 2,
3, 4) können mit Computern oder anderen
Netzwerkgeräten verbunden werden.
Reset (Zurücksetzen) Mit dieser Taste können
die Werkseinstellungen (einschließlich der
erweiterten Sicherheitseinstellungen und des
Netzwerkpassworts) wiederhergestellt werden.
Halten Sie dazu die Reset-Taste drei Sekunden
lang gedrückt.
Power (Netzstrom) An diesen Port wird das
Netzkabel angeschlossen.
Standortoptionen
Es gibt drei Möglichkeiten, den Adapter aufzustellen: Die
erste Möglichkeit besteht darin, den Adapter horizontal
auf einer Fläche aufzustellen. Die zweite Möglichkeit
besteht darin, den Adapter vertikal auf einem Ständer
aufzustellen. Die dritte Möglichkeit ist die Wandmontage.
Horizontale Installation
Positionieren Sie den Adapter auf einer ebenen Fläche in
der Nähe einer Steckdose.
Vertikale Installation
Der Ständer muss seitlich neben dem Stromanschluss
angebracht werden.
Schieben Sie den Ständer in die Seite des Adapters, bis 1.
er einrastet.
HINWEIS: Wenn der Adapter sich auf
dem Ständer befindet, befindet sich der
Stromanschluss direkt neben dem Ständer.
Vierte
Aussparung
der Geräteseite
Ständer in die Seite des Adapters einfügen
Positionieren Sie den Adapter auf einer ebenen Fläche 2.
in Nähe einer Steckdose.
