Capitolo 2
Panoramica del prodotto
5
Adattatore di rete AV Powerline
Installazione a parete
Sul pannello posteriore dell'adattatore sono presenti
quattro alloggiamenti per il montaggio a parete. La
distanza tra due slot adiacenti è di 60 mm (2,36 pollici).
Per l'installazione sono necessarie due viti.
Attrezzatura consigliata
per l'installazione
2-2,5 mm
4 mm 1-1,5 mm
Nota: le illustrazioni della procedura di †
installazione non sono in scala.
NOTA: Linksys non è responsabile di eventuali
danni causati da un'errata installazione a
parete.
Attenersi alle istruzioni riportate di seguito:
Individuare il punto in cui installare l'adattatore. 1.
Accertarsi che la parete scelta sia uniforme, liscia,
solida e priva di umidità. Controllare inoltre che la
presa elettrica sia vicina.
Praticare due fori nella parete, Accertarsi che la distanza 2.
tra i fori sia di 60 mm (2,36 pollici).
Inserire una vite in ogni foro, lasciando fuoriuscire la 3.
testa della vite di 3 mm (0,12 pollici).
Allineare gli slot dell'adattatore con le due viti per il 4.
montaggio a parete.
Posizionare gli slot sopra le viti e far scorrere l'adattatore 5.
verso il basso affinché le viti si inseriscano saldamente
negli slot.

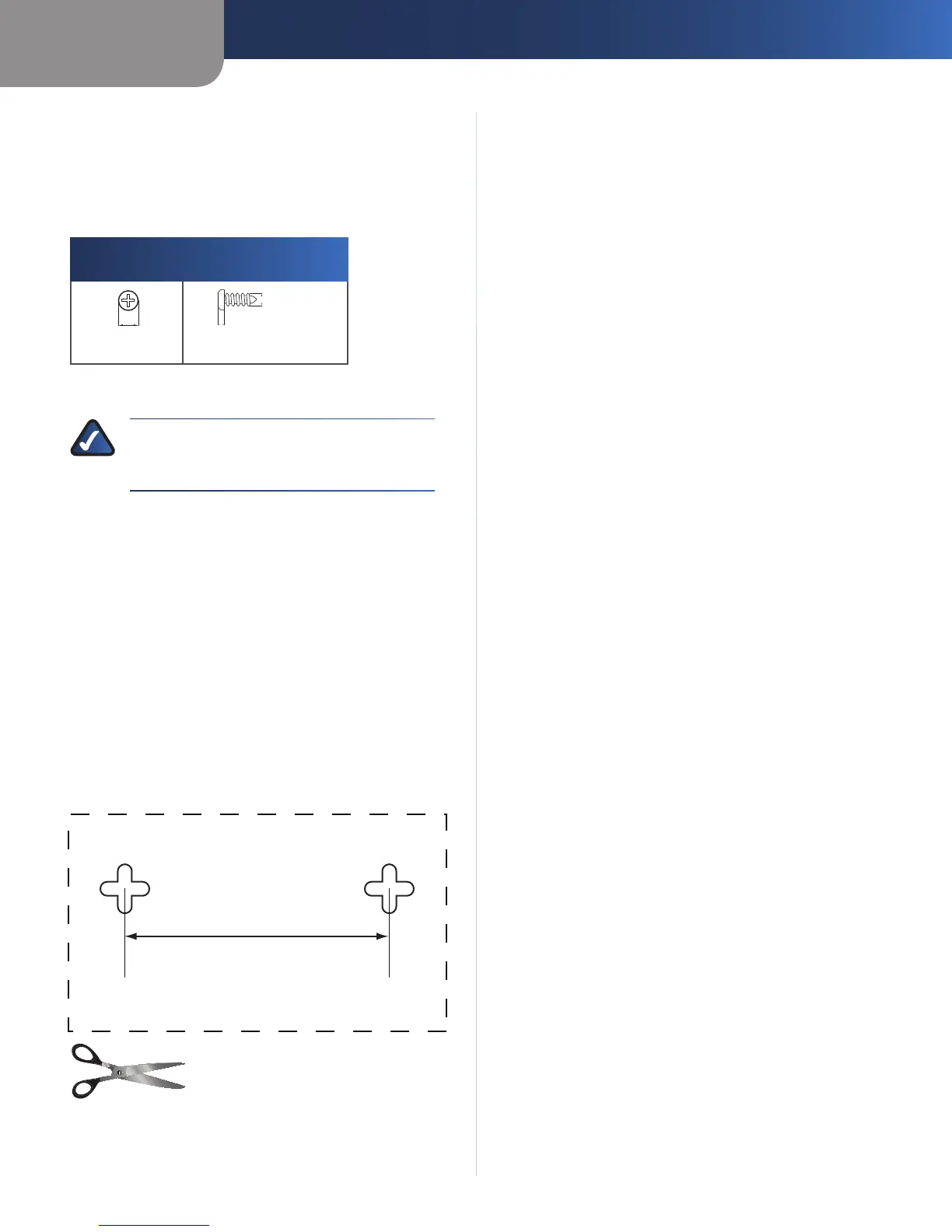

Schema dell'installazione a parete
Stampare questa pagina impostando le dimensioni al
100% e ritagliarla lungo la linea tratteggiata. Controllare
l'accuratezza dello schema misurando con un righello
la distanza tra gli slot per il montaggio a parete, che
dovrebbe essere di 60 mm. Appoggiare, quindi, lo schema
sulla parete per individuare l'esatta distanza da lasciare tra
i fori.
(60 mm)
