A. Antenna connector
Connecteur d'antenne / Conector de antena / Conector de antena / Connettore per antenne / Antennenanschluss / アンテナ コ
ネクタ
B. 6 × Line output (Euroblock, 3.5 mm)
Sorties de ligne / Salidas de línea / Saídas de linha / Uscita di linea / Line-Ausgang / ライン出力
C. 8 × Microphone/Line input (Euroblock, 3.5 mm)
Microphones/entrées de ligne / Entradas de micrófono/línea / Entradas de microfone/linha / Ingresso di linea/microfono /
Mikrofon/Line-Eingang / マイク/ライン入力
D. GPIO port (Euroblock, 3.5 mm)
Port GPIO / Puerto GPIO / Porta GPIO / Porta GPIO / GPIO-Port / GPIO ポート
E. COM port (Euroblock, 3.5 mm)
Port COM / Puerto COM / Porta COM / Porta COM / COM-Port (Euroblock, 3,5 mm) / COM ポート（ユーロブロック、3.5 mm）
F. Antenna connector
Connecteur d'antenne / Conector de antena / Conector de antena / Connettore per antenne / Antennenanschluss / アンテナ コ
ネクタ
G. Ground (Protective earth)
Câble de mise à la terre (de protection) / Toma de tierra (protección) / Terra (terra de proteção) / Messa a terra (PE, Protective
Earth) / Erdung (Schutzleiter) / 接地（保護アース）
H. Main power input (1.3 - 0.6 A, 100-240 V ac, 50/60 Hz)
Source d'alimentation principale / Entrada de alimentación principal / Entrada de alimentação / Ingresso alimentazione
principale / Hauptspannungsversorgung / 主電源入力
I. 2 × HDMI output with audio and video (Connector 1-2), 4Kp60
Sorties HDMI avec audio et vidéo (Connecteur 1-2) / Salidas HDMI con audio y vídeo (Conector 1-2) / Saídas HDMI com
áudio e vídeo (Conector 1-2) / Uscita HDMI con audio e video (Connettore 1-2) / HDMI-Ausgang mit Audio und Video
(Ausgangsanschluss 1-2) / HDMI 出力（オーディオとビデオ）（コネクタ 1 ～ 2）
J. HDMI output with audio and video (Connector 3), 4Kp30
Sortie HDMI avec audio et vidéo (Connecteur 3) / Salida HDMI con audio y vídeo (Conector 3) / Saída HDMI com áudio e vídeo
(Conector 3) / Uscita HDMI con audio e video (Connettore 3) / HDMI-Ausgang mit Audio und Video (Ausgangsanschluss 3) /
HDMI 出力（オーディオとビデオ）（コネクタ 3）
K. 2 × Camera input (HDMI, Connector 1-2), 1080p60
Entrées caméra (HDMI, Connecteur 1-2) / Entradas de cámara (HDMI, Conector 1-2) / Entradas de câmara (HDMI, Conector
1-2) / Ingresso videocamera (HDMI, Connettore 1-2) / Kameraeingang (HDMI, Eingangsanschluss 1-2) / カメラ入力（HDMI、コ
ネクタ 1 ～ 2）
L. 3 × HDMI input with audio and video (Connector 3-5), 4Kp30
Entrées HDMI avec audio et vidéo (Connecteur 3-5) / Entradas HDMI con audio y vídeo (Conector 3-5) / Entradas HDMI
com áudio e vídeo (Conector 3-5) / Ingresso HDMI con audio e video (Connettore 3-5) / HDMI-Eingang mit Audio und Video
(Eingangsanschluss 3-5) / HDMI 入力（オーディオとビデオ）（コネクタ 3 ～ 5）

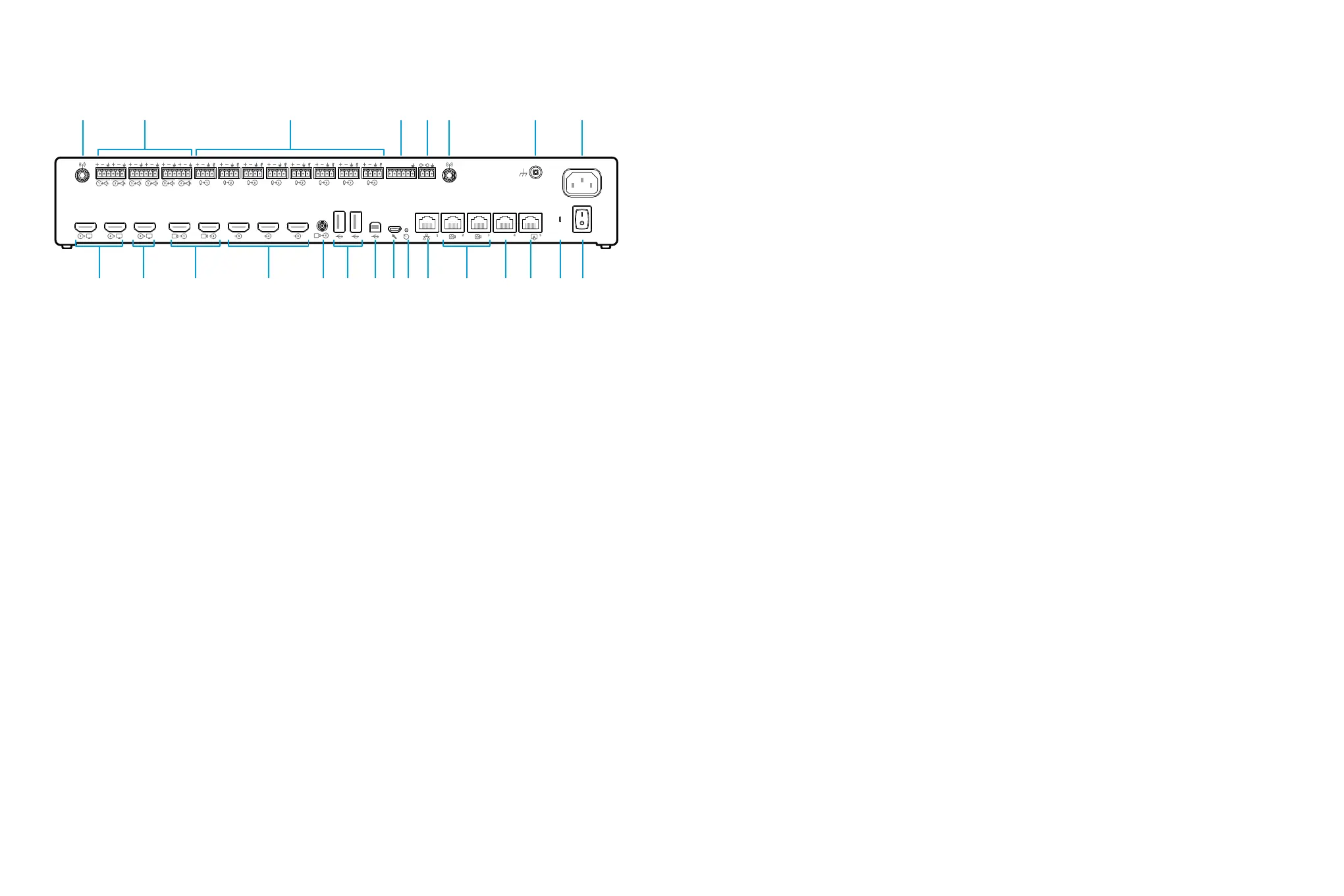

Cisco Codec Pro
+12V 1 2 3 4
PoE
PoE
COM
GPIO
A B C D E F G H
I J K L M N O P Q R S T U V W
M. Camera input (3G-SDI / HD-SDI, Connector 6), 1080p60, HD-BNC, 75 Ω
Entrée caméra (3G-SDI / HD-SDI, Connecteur 6), 1080p60, HD-BNC, 75 Ω / Entrada de cámara (3G-SDI / HD-SDI, Conector 6),
1080p60, HD-BNC, 75 Ω / Entrada de câmara (3G-SDI / HD-SDI, Conector 6), 1080p60, HD-BNC, 75 Ω / Ingresso videocamera
(3G-SDI/HD-SDI, Connettore 6), 1080p60, HD-BNC, 75 Ω / Kameraeingang (3G SDI / HD-SDI, Eingangsanschluss 6), 1080p60,
HD-BNC, 75 Ω / カメラ入力（3G-SDI / HD-SDI、コネクタ 6）、1080p60、HD-BNC、75 Ω
N. 2 × USB 2.0, type A
USB2.0, typeA / USB 2.0, tipo A / USB 2.0, tipo A / USB 2.0, tipo A / USB 2.0, Typ A / USB 2.0、タイプ A
O. USB 2.0, type B
USB2.0, typeB / USB 2.0, tipo B / USB 2.0, tipo B / USB 2.0, tipo B / USB 2.0, Typ B / USB 2.0 タイプ B
P. Maintenance (micro USB)
Maintenance (micro USB) / Mantenimiento (micro USB) / Manutenção (micro USB) / Manutenzione (micro USB) / Wartung
(Mikro-USB) / メンテナンス（マイクロ USB）
Q. Factory reset
Rétablissement des paramètres d’usine / Restablecimiento de los parámetros de fábrica / Reposição de predefinições de
fábrica / Ripristino dei valori predefiniti / Zurücksetzen auf Werkseinstellungen / 工場出荷時の状態へのリセット
R. Network (Ethernet) 1Gb
Réseau (Ethernet) / Red (Ethernet) / Rede (Ethernet) / Rete (Ethernet) / Netzwerk (Ethernet) / ネットワーク（イーサネット）
S. 2 × Camera control (Ethernet)
Contrôle de caméra (Ethernet) / Control de cámara (Ethernet) / Controlo da câmara (Ethernet) / Controllo videocamera
(Ethernet) / Kamerasteuerung (Ethernet) / カメラ制御（イーサネット）
T. Ethernet PoE - Internal network port for PoE device
Port réseau interne pour appareil PoE / Puerto de red interno para dispositivos PoE / PoE Ethernet - porta de rede interna para
dispositivo PoE / Porta di rete interna per dispositivo PoE / Interner Netzwerkanschluss für PoE-Gerät / イーサネット PoE - PoE
デバイス用の内部ネットワーク ポート
U. Touch panel (user interface, Ethernet PoE)
Écran tactile (interface utilisateur, Ethernet PoE) / Panel táctil (interfaz del usuario, Ethernet PoE) / Painel tátil (interface de
utilizador, Ethernet PoE) / Pannello touch (interfaccia utente, Ethernet PoE) / Bedienfeld (Benutzeroberfläche, Ethernet PoE) /
タッチ パネル（ユーザ インターフェイス、イーサネット PoE）
V. Status LED
LED d'état / LED de estado / LED de estado / LED di stato / Status-LED / ステータス LED
W. Power On/Off
Marche/Arrêt / Encendido/apagado / Ligar/Desligar / On/Off / Ein-/Aus-Schalter / 電源オン/オフ
