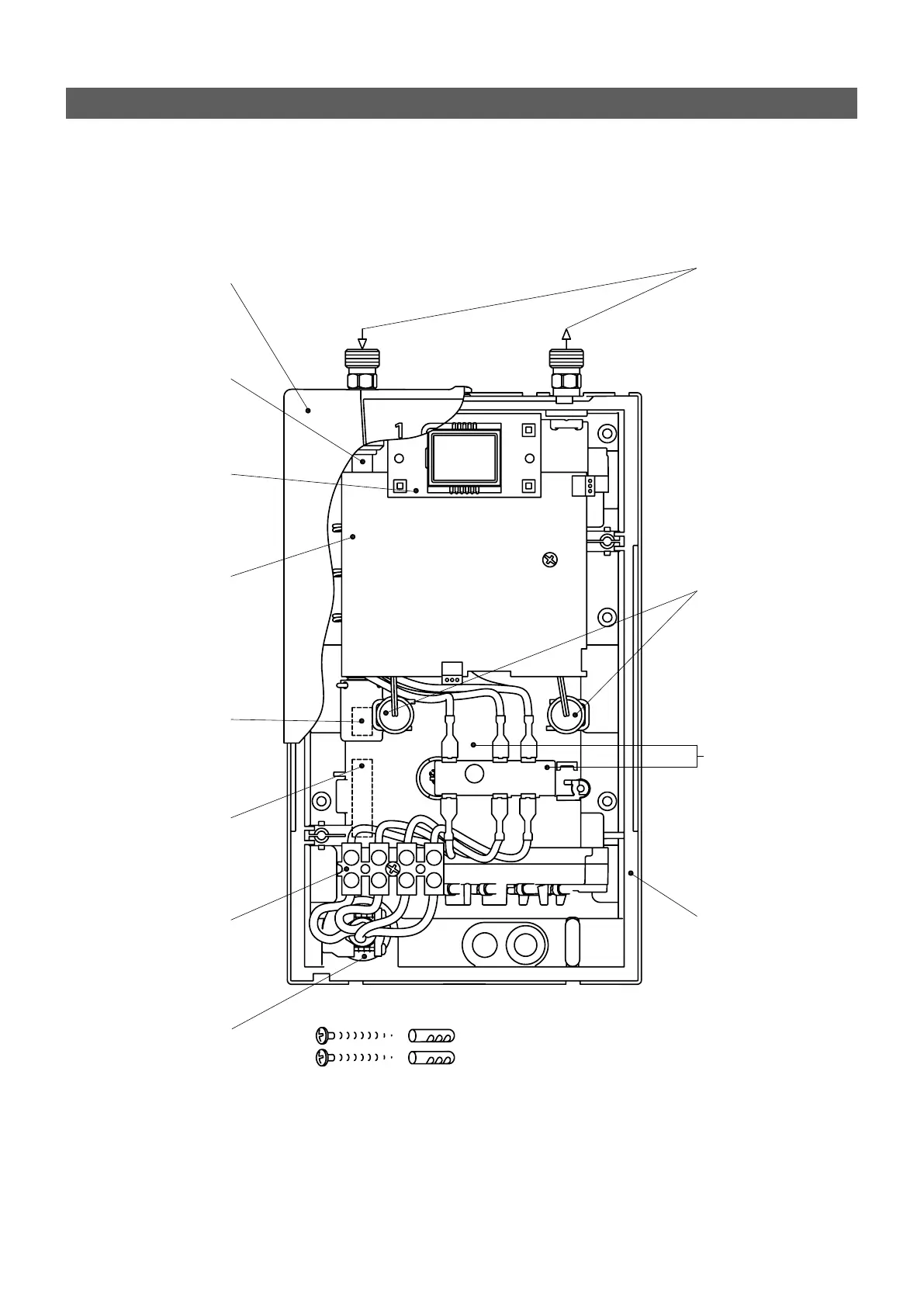

clage CEX-U - Übersichtsdarstellung; Overview

CEX-U ELECTRONIC MPS
®
2
12 Geräteunterteil
Bottom part
82809
13 Schrauben und Dübel
Screws and dowels
80352
13 Durchführungstülle
Durchführungstülle
XXXXX
10 Temperaturfühler Set
Temperature sensor set
82512
11 Heizelement mit STDB
Heating element with STDB
82808
9 Kalt- und Warmwasser-
anschlussstück
Cold and Hot water
connection
82807
8CEX-U Gerätehaube
CEX-U hood
82800
4Rückflussverhinderer
Non-return valve
82246
5Elektronik
Electronic
CEX-U 82803
7Einlaufrohr
Inlet pipe
82802
3Durchflussgeber
Flow sensor
82526
2Anschlussklemme
Connecting terminal
CEX-U 86250
1Durchführungstülle
Grommet
82806
6CEX-U Bedienfeld
CEX-U control panel
82801
Bei Ersatzteilbestellungen stets Gerätetyp
und Serien nummer angeben!
When ordering spare parts, please always specify the
appliance model and serial number.
1. Übersichtsdarstellung 1. Overview
