Zu beachten sind:
VDE 0100
EN 806
Bestimmungen der örtlichen Energie- und Wasser versorgungs unternehmen
Technische Daten und Angaben auf dem Typenschild
Die ausschließliche Verwendung von geeignetem und unbeschädigtem Werkzeug
4. Installation
Montageort
Gerät nur in einem frostfreien Raum installieren. Das Gerät darf niemals Frost ausgesetzt
werden.
Das Gerät ist für eine Wandmontage vorgesehen und muss senkrecht mit untenliegenden
Wasseranschlüssen oder alternativ quer mit Wasseranschlüssen links installiert werden.
Das Gerät entspricht der Schutzart IP25 und darf gemäß VDE 0100 Teil 701 im
Schutzbereich 1 installiert werden.
Um Wärmeverluste zu vermeiden, sollte die Entfernung zwischen Durchlauferhitzer und
Zapfstelle möglichst gering sein.
Das Gerät muss für Wartungs zwecke zugänglich sein.
Kunststoffrohre dürfen nur verwendet werden, wenn diese DIN16893 Reihe 2 entspre
-
chen.
Der spezifische Widerstand des Wassers muss bei 15 °C mindestens 1100 cm betragen.
Der spezifische Widerstand des Wassers kann bei Ihrem Wasser versorgungs unternehmen
erfragt werden.
Hinweis: Ziehen Sie die Überwurf muttern maßvoll an, um die notwendige Dichtheit zu
erreichen, ohne die Armaturen oder die Rohr leitungen zu beschädigen.

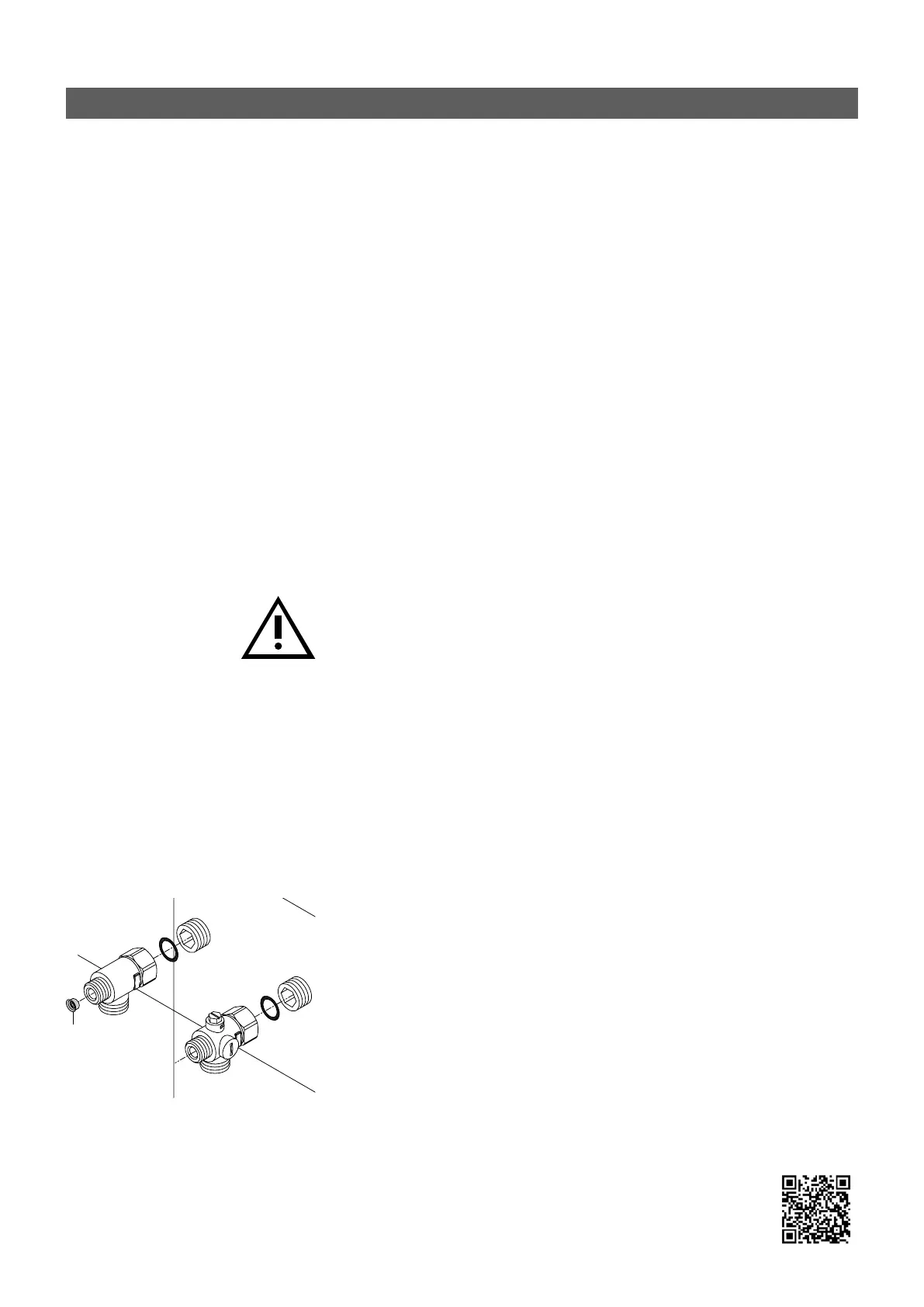

Schrauben Sie gemäß Abbildung das Kalt wasser anschlus sstück mit Überwurf mutter
und der ½Zoll-Dichtung an den Kalt wasser anschluss.
Schrauben Sie das Warm wasser anschlus sstück mit Überwurf mutter und der ½Zoll-
Dichtung an den Warm wasser anschluss.
Wasseranschlussstücke installieren
Spülen Sie die Wasserzuleitungen vor der Installation gründlich durch, um Schmutz
aus den Leitungen zu entfernen.
1. Schrauben Sie die Einschraubnippel gemäß Bilderanleitung mit einem
12 mm-Innensechs kantschlüssel in die beiden Wandanschlüsse. Dabei müssen die
Dichtungen vollständig in das Gewinde eingeschraubt werden.
2. Halten Sie die mitgelieferte Montage schablone gemäß Bilderanleitung an die Wand,
zeichnen Sie die Bohr löcher entsprechend der Schablone an und bohren Sie die Löcher
mit einem 6 mm -Bohrer.
3. Öffnen Sie das Gerät. Ziehen Sie dazu die Blende nach unten ab und lösen Sie die zent
-
rale Haubenschraube.
4. Lösen Sie die Rändelmutter des Wandhalters, nehmen sie den Wandhalter ab und
schrauben Sie den Wandhalter an die Wand. Fliesenversatz oder Unebenheiten lassen
sich bis zu 30 mm durch die mitgelieferten Distanzhülsen ausgleichen. Die Distanz hülsen
werden zwischen Wand und Wandhalter montiert.
Wandhalter montieren
Im Austauschfall kann es vorkommen, dass die Elektrozuleitung im oberen Geräte-
bereich vorhanden ist. Der Elektroanschluss erfolgt dann gemäß der Beschreibung
»Elektroanschluss von oben« in der online erhältlichen Anleitung.
Montieren Sie das Gerät gemäß Bilderanleitung
Gerät montieren
Weitere Informationen finden Sie in der online erhältlichen Gebrauchs-
und Montageanleitung. Folgen Sie bitte dem unten stehenden Link
oder nutzen Sie den QR-Code mit Ihrem Smartphone oder Tablet.
https://www.clage.de/links/gma/DEX-Next-GMA-9120-34382
Hinweis: Zubehör und Aufputzanschluss
Schieben Sie den Durchflussmengenregler »D« in das Warmwasseranschlussstück.
kalt
warm
D
