26 27
REM MIC
out L out R
A
A
B
B
C
C
2
4
6
8
1
3
5
7
1
3
5
7
16
14
12
10
8
6
4
2
15
13
11
9
7
5
3
1
2
4
6
8
1
3
5
7
2
4
6
8
1
3
5
7
2
4
6
8
Rear right +
Front right +
Front left -
Rear left -
Illumination
Battery +
Rear right -
Front right -
Front left +
Rear left +
ACC +
Ground
AMP/ANT
Remote
Position
Funktion
Kopplingsdon A Kopplingsdon B
1 Höger bak (+) / Lila
2 Höger bak (–) / Lila med svart rand
3 Höger fram (+) / Grå
4 Batteri 12V (+) / Gul Höger fram (–) / Grå med svart rand
5
Förstärkare/Antenn fjärrstyrning / Blå
Vänster fram (+) / Vit
6 Belysning / Orange med vit rand Vänster fram (–) / Vit med svart rand
7 ACC+ / Röd Vänster bak (+) / Grön
8 Jord / Svart Vänster bak (–) / Grön med svart rand

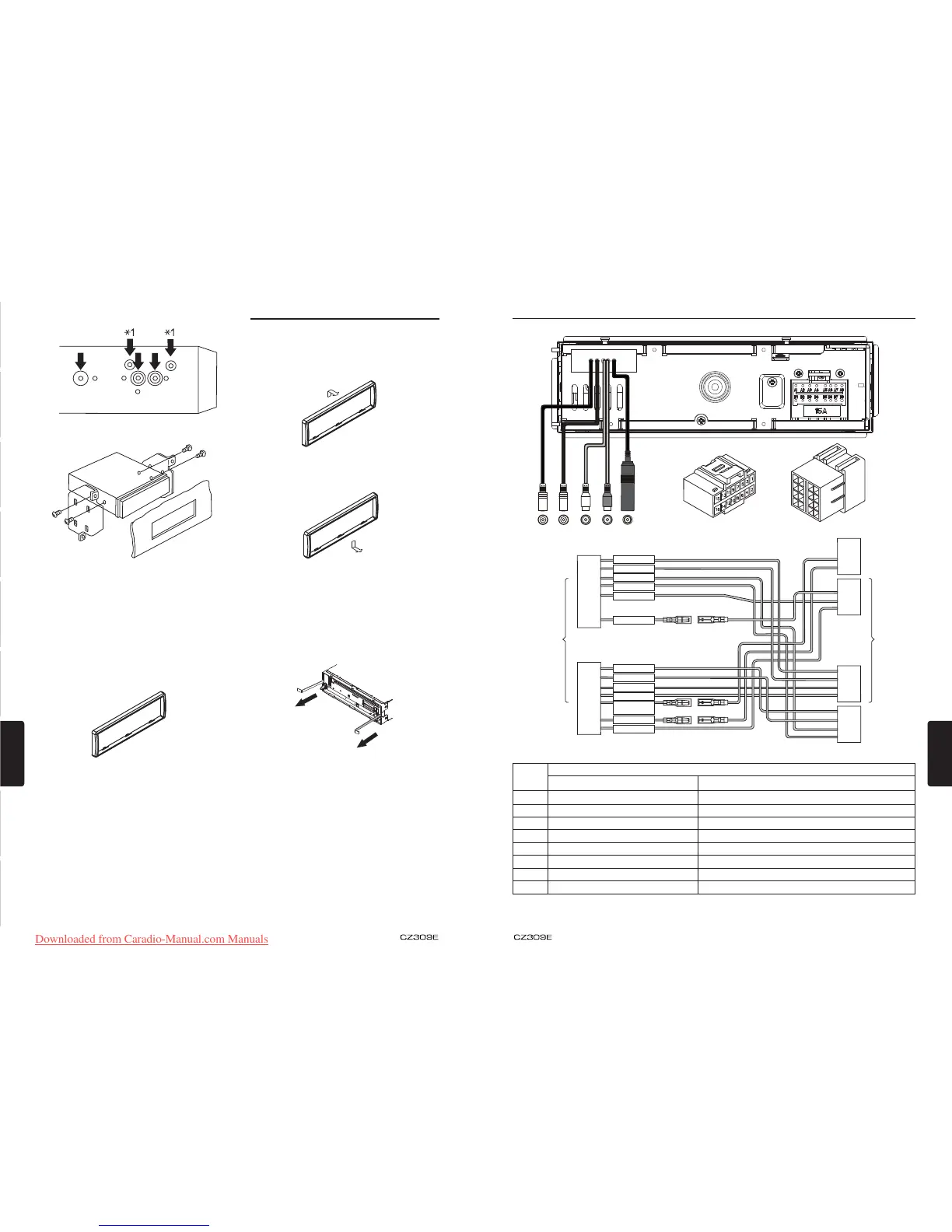

7) Kablage och anslutningar
REM ANTENNMIC
Bakre
linjeut-
gång V
Bakre
linjeut-
gång H
Höger bak +
Höger fram +
Vänster fram –
Vänster bak–
Belysning
Batteri +
Höger bak –
Höger fram –
Vänster fram +
Vänster bak +
Förstärkare/An-
tenn fjärrstyrning
ACC +
Jord
Metod B
1. För in enheten direkt i öppningen på instru-
mentbrädan.
2. För in M5 × 6 cylindriska skruvar genom
hålen i monteringsfästet in i hålen på käl-
lenheten och dra åt på båda sidorna.
Installation av trimring
Fäst trimringen runt frontpanelen.
6) Ta bort källenheten
Demontera trimringen
1. Tryck trimringen uppåt och dra ut den övre
delen.
2. Tryck trimringen nedåt och dra
ut den nedre delen.
Demontera enheten
1. Stäng av strömmen.
2. Ta bort panelen.
3. Ta bort trimringen.
4. För in borttagningsnycklarna tills de låses,
dra sedan ut enheten.
5. Koppla bort alla kablar.
Monteringsram
M5 × 6
Instrumentpanel
