24 25
Anmärkningar för installationen
1. Före installationen, se till att rätt anslut-
ningar görs och att enheten fungerar
normalt. Felaktiga anslutningar kan leda
till skador på enheten.
2. Använd endast tillbehör som är utveck-
lade och tillverkade för denna enhet.
Andra oauktoriserade tillbehör kan orsaka
skada på enheten.
3. Sätt fast alla strömkablar innan installatio-
nen.
4. För att undvika skador på elektriska kom-
ponenter så som laserhuvudet, installera
INTE enheten nära varma områden.
5. Installera enheten horisontellt. Att instal-
lera enheten mer än 30 grader från det
horisontella planet kan leda till försämrade
prestanda.
6. För att förhindra elektriska gnistor,
anslut först den positiva polen och sedan
den negativa.
7. Blockera INTE ventilationsöppningarna
på enhetens hölje, då detta förhindrar
värmeutstrålning och kan leda till skada
på enheten.

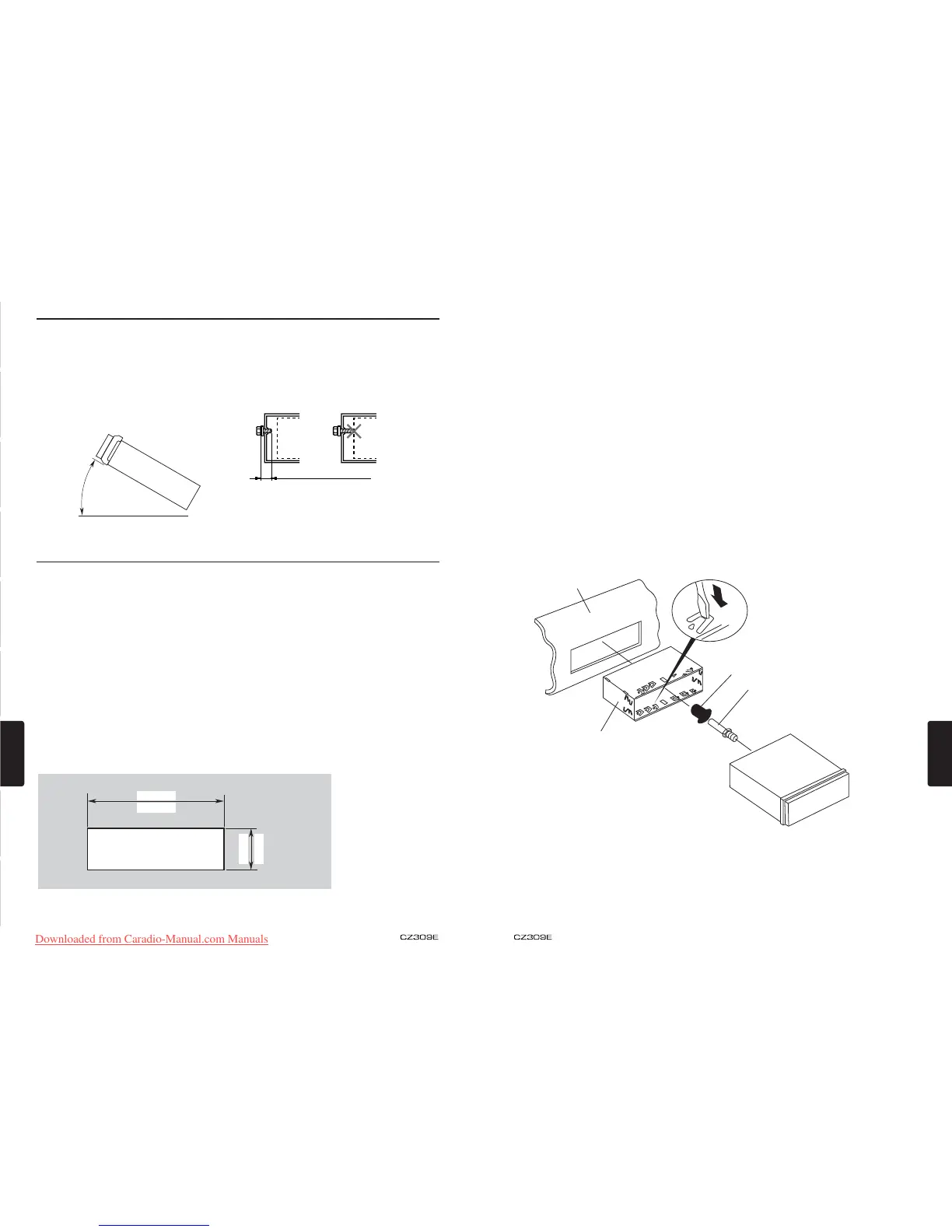

Installera enheten
Metod A
1. För in monteringsfästet i instrumentbrädan,
välj lämpliga fästfl ikar efter storleken på
öppningen och sätt fast monteringsfästet
genom att böja fästfl ikarna utåt med en
skruvmejsel.
2. Skruva in M4 × 42 stoppluggen i hålet bak
på enheten och sätt ett gummihölje över
skruven. (se bild nedan)
3. För in enheten i fästet tills du hör ett klick.
Screwdriver
Instrumentpanel
Skruvmejsel
Gummihölje
M4 × 42
Monteringsfäste
4) Försiktighetsåtgärder vid installationen
1. Förbered all nödvändig utrustning
för att installera källenheten innan
du börjar.
2. Installera enheten inom 30° från det
horisontella planet. (Figur 2)
3. Om du måste utföra arbete på bilens
kaross, t.ex. borra hål, rådfråga först
din bilhandlare.
Max 30°
Figur 2
4. Använd de medföljande skruvarna vid
installationen.
Att använda andra skruvar kan orsaka
skador.
(Figur 3)
Figur 3
Max. 6 mm (M5-skruv)
Hölje Hölje
Skada
5) Installera källenheten
1. Placera monteringsfästet i instrumentpanelen, använd en skruvmejsel för att böja
varje stopp på det universella monteringsfästet inåt, sätt sedan fast stoppet.
2. Anslut kablarna så som visas i avsnitt 7.
3. Skjut in källenheten i monteringsfästet tills den låses fast.
4. Se till att alla krokar är fastlåsta uppe och nere på den yttre låsplattan.
Anmärkningar:
1. Vissa bilmodeller kräver speciella monteringskit för korrekt installation.
Kontakta din Clarion-återförsäljare för mer information.
2. Fäst det främre stoppet ordentligt för att förhindra att källenheten lossnar.
• Dimensioner för öppningen på instrumentbrädan
(182 mm)
7-3/16"
2-1/8"
53 mm
Hål
