26 27
REM MIC
out L out R
A
A
B
B
C
C
2
4
6
8
1
3
5
7
1
3
5
7
16
14
12
10
8
6
4
2
15
13
11
9
7
5
3
1
2
4
6
8
1
3
5
7
2
4
6
8
1
3
5
7
2
4
6
8
Rear right +
Front right +
Front left -
Rear left -
Illumination
Battery +
Rear right -
Front right -
Front left +
Rear left +
ACC +
Ground
AMP/ANT
Remote
Emplacement
Fonction
Connecteur A Connecteur B
1 Arrière droit (+) / Violet
2 Arrière droit (–) / Rayures violet/noir
3 Avant droit (+) / Gris
4 Batterie 12V (+) / Jaune Avant droit (–) / Rayures gris/noir
5 Commande ANT/AMP / Bleu Avant gauche (+) / Blanc
6
S'allume/Orange avec
rayures blanches
Avant gauche (–) / Rayures blanc/noir
7 ACC+ / Rouge Arrière gauche (+) / Vert
8 Masse / noir Arrière gauche (–) / Rayures vert/noir

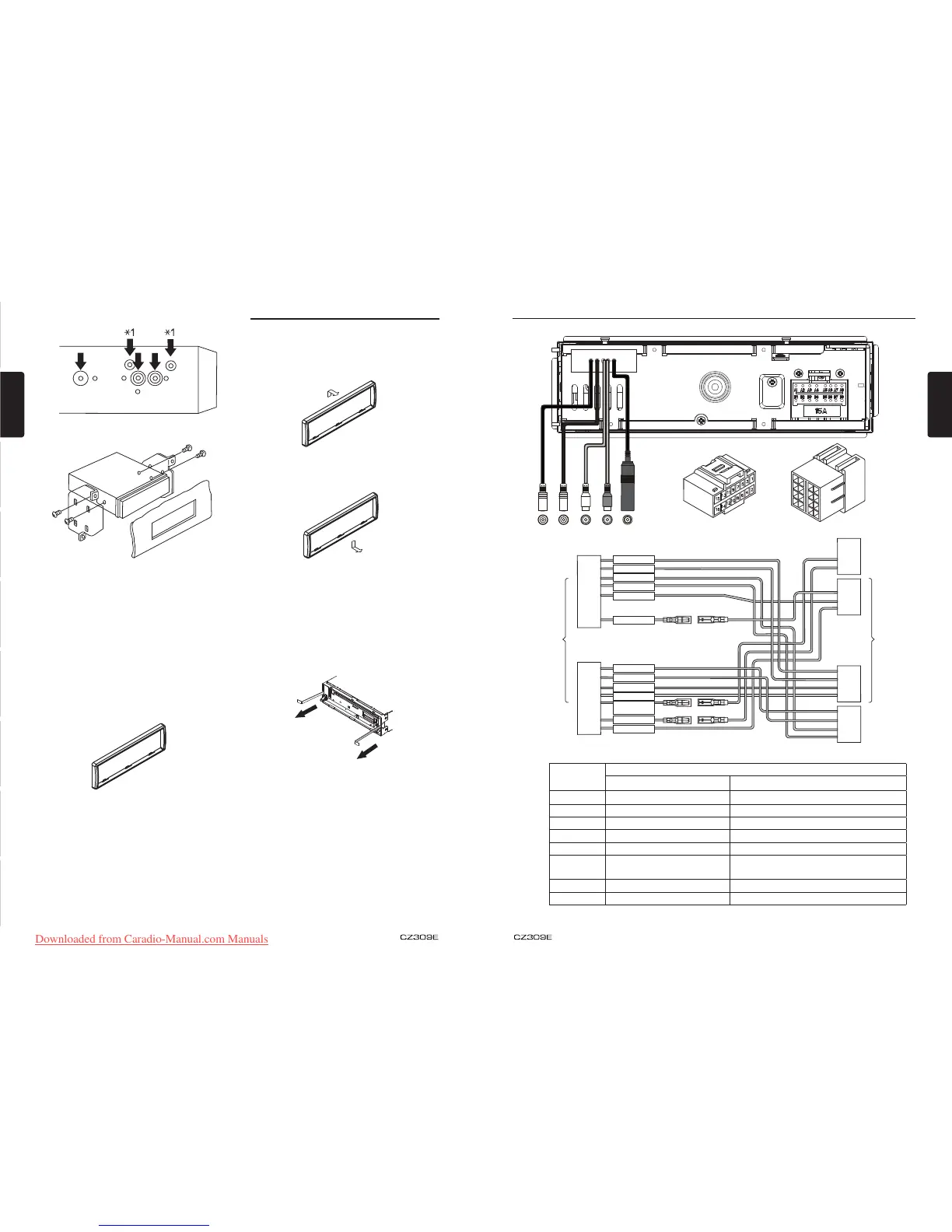

7) Câblages et connecteurs
REM ANTENNAMIC
Sortie
de ligne
arrière L
Sortie
de ligne
arrière R
Arrière droit +
Avant droit +
Avant gauche -
Arrière gauche -
Rétroéclairage
Batterie +
Arrière droit -
Avant droit -
Avant gauche +
Arrière gauche +
Télécommande
AMP/ANT
ACC +
Masse
Méthode B
1. Insérez l'appareil directement dans la
trappe d'installation du tableau de bord.
2. Faites passer les vis cylindriques M5 × 6
par les orifi ces du cadre d'installation, puis
insérez-les dans ceux de l'unité principale,
puis serrez des deux côtés.
Installation du cadre
d'ajustement
Installez le cadre d'ajustement autour du
panneau avant.
6) Retrait de l'unité principale
Démontez le cadre d'ajustement
1. Poussez le cadre d'ajustement vers le
haut, en tirant sur la partie supérieure.
2. Poussez le cadre d'ajustement vers le bas,
en tirant sur la partie inférieure.
Déposez l'appareil
1. Éteignez l'appareil.
2. Déposez le panneau.
3. Démontez le cadre d'ajustement.
4. Insérez les clés de démontage jusqu'à
ce qu'elles s'enclenchent, puis extraire
l'appareil.
5. Débranchez tous les fi ls.
Support d'installation
M5 × 6
Tableau
de bord
