24 25
Note sull’installazione
1. Prima dell’installazione, assicurarsi di ave-
re e ettuato correttamente i collegamenti
e che l’unità funzioni normalmente. Un
collegamento errato potrebbe provocare
danni all’unità.
2. Utilizzare esclusivamente accessori
progettati e prodotti per questa unità.
Altri accessori non autorizzati potrebbero
provocare danni.
3. Prima dell’installazione, fi ssare tutti i cavi
dell’alimentazione.
4. NON installare l’unità in luoghi caldi per
evitare danni alle componenti elettriche
come la testa laser.
5. Installare l’unità in posizione orizzontale.
L’installazione dell’unità a più di 30 gradi in
verticale potrebbe provocare una perdita di
prestazione.
6. Per evitare scintille elettriche, collegare
prima il polo positivo e poi quello negativo.
7. NON bloccare la presa di ventilazione
sull’alloggiamento dell'unità per permettere
la corretta dissipazione di calore ed evitare
danni.

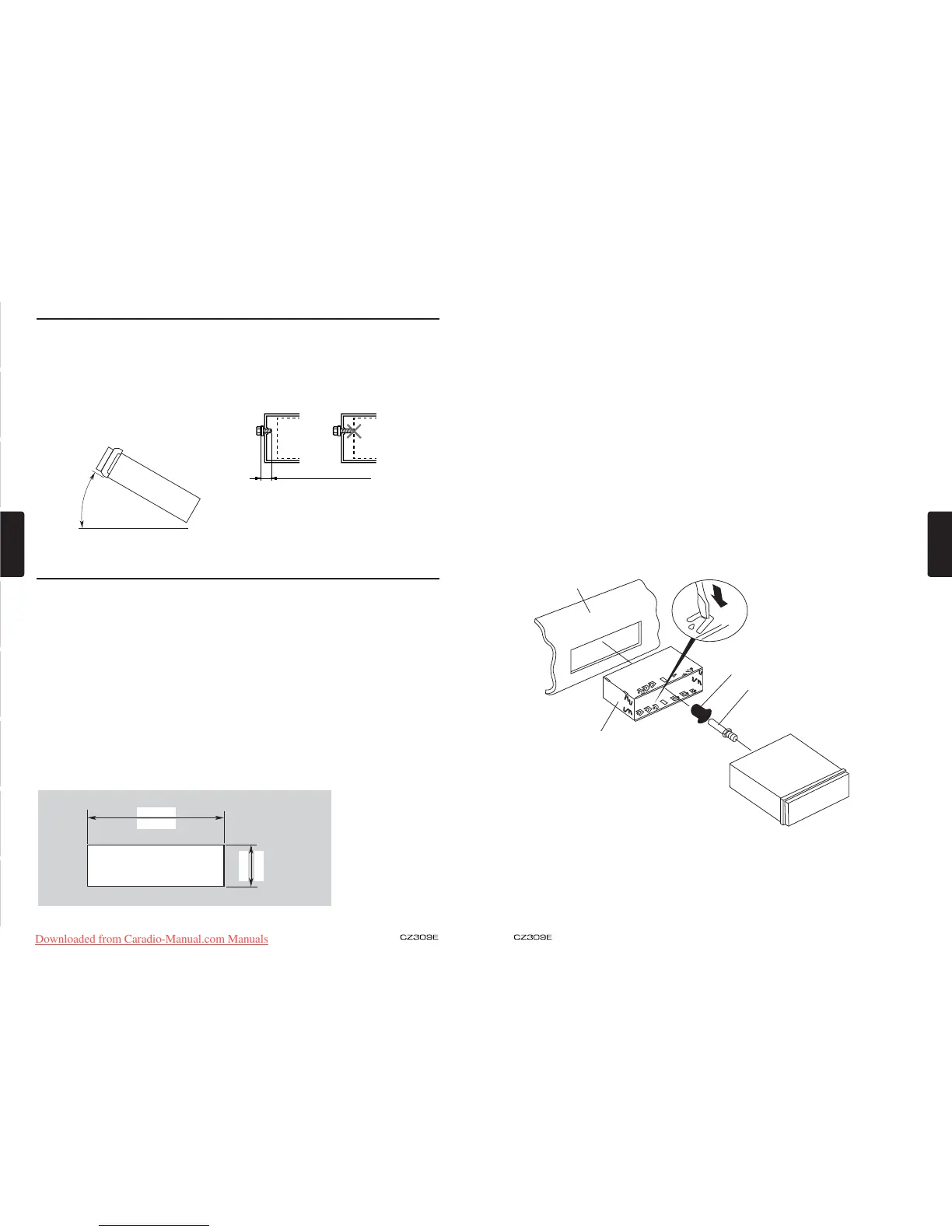

Installazione dell’unità
Metodo A
1. Inserire la sta a di montaggio nel cru-
scotto, scegliere le linguette di montaggio
appropriate in base allo spazio, piegandole
in fuori con un cacciavite per fi ssarle la
sta a di montaggio.
2. Serrare il dispositivo di bloccaggio M4 × 42
nel foro sul retro dell'unità e rivestirlo con
una guaina in gomma. (vedi immagine
sotto)
3. Fare scivolare l’unità nella sta a fi no a sen-
tire un clic.
Screwdriver
Cruscotto
Cacciavite
Guaina di gomma
M4 × 42
Sta a di montaggio
4) Avvertenze sull’installazione
1. Predisporre tutte le parti necessarie
all’installazione dell’unità sorgente
prima di iniziare.
2. Installare l’unità entro 30° rispetto al
piano orizzontale. (Figura 2)
3. Se è necessario e ettuare modifi che
alla carrozzeria dell’auto, come ad
es. praticare fori, contattare prima il
rivenditore della vettura.
MAX 30°
Figura 2
4. Utilizzare le viti in dotazione per l’in-
stallazione.
L’utilizzo di altre viti può provocare
danni.
(Figura 3)
Figura 3
Max. 6 mm (vite M5)
Telaio Telaio
Danni
5) Installazione dell'unità sorgente
1. Posizionare la sta a di montaggio nel quadro di bordo, piegare i fermi con un caccia-
vite e fi ssarli.
2. Collegare i fi li come indicato in sezione 7.
3. Inserire l’unità sorgente nella sta a di montaggio fi no a fi ssarla.
4. Fare attenzione alle parti superiore e inferiore della bocchetta esterna e assicurarsi
di montarla fi ssando tutti i ganci.
Note:
1. Su alcuni modelli di auto sono necessari speciali kit di montaggio per un'installazi-
ne corretta.
Contattare il proprio rivenditore Clarion per maggiori dettagli.
2. Fissare saldamente il fermo anteriore per evitare che l’unità sorgente si allenti.
• Dimensioni a console aperta
(182 mm)
7-3/16"
2-1/8"
53 mm
Foro
