Clarion DB255

."'.
&,Si",',

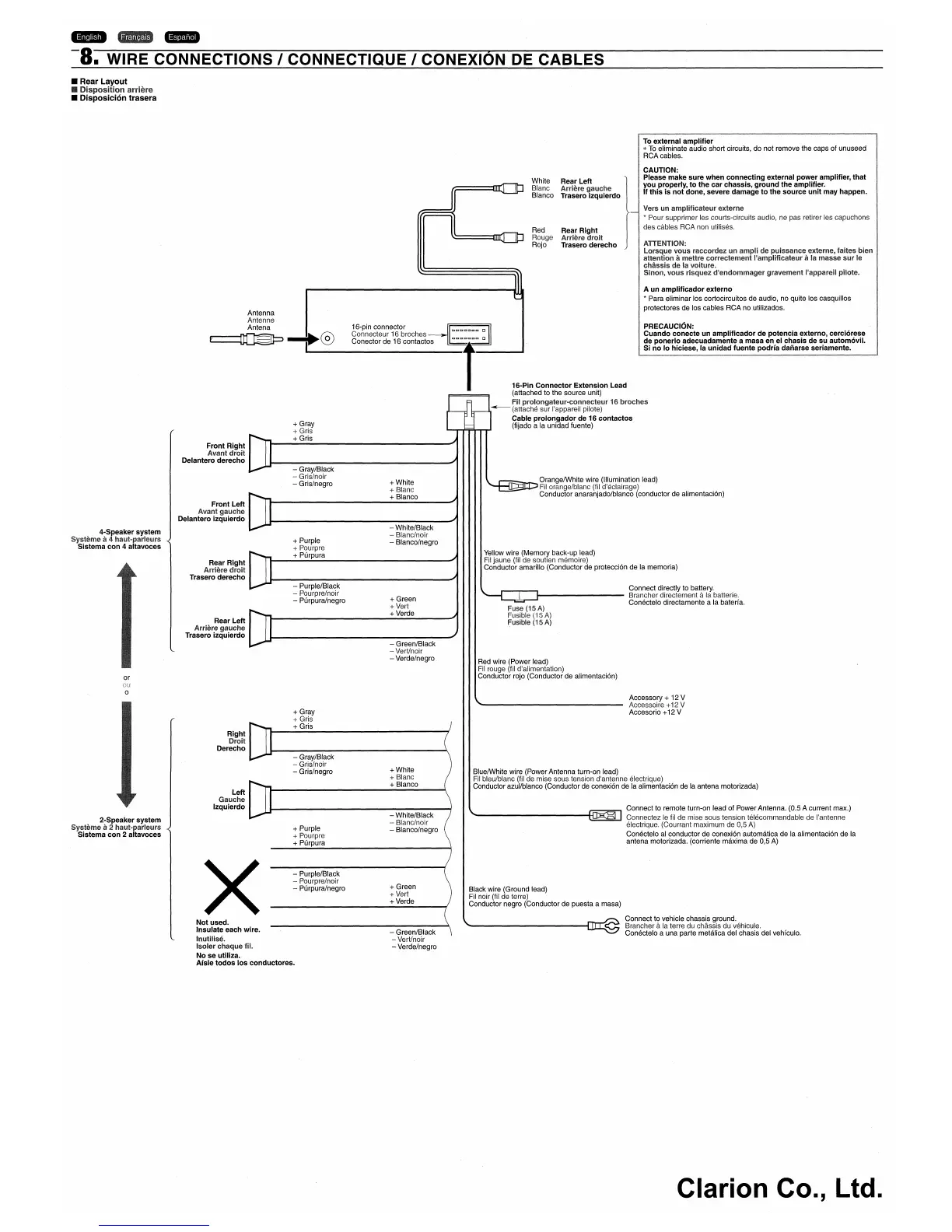

-8. WIRE CONNECTIONS I CONNECTIQUE I CONEXION DE CABLES
• Rear Layout
III Disposition arriere
• Disposici6n trasera
To external amplifier
* To eliminate audio short circuits, do not remove the caps of unuseed
RCA cables.
White
Rear Left
Blanc Arriere gauche
Blanco Trasero izquierdo
CAUTION:
Please make sure when connecting external power amplifier, that
you properly, to the car chassis, ground the amplifier.
If this is not done, severe damage to the source unit may happen.
Vers un amplificateur externe
* Pour supprimer les courts-circuits audio, ne pas retirer les capuchons
des cables RCA non utilises.
Red Rear Right
Rouge Arriere droit
Rojo Trasero derecho
ATTENTION:
Lorsque vous raccordez un
attention
a
chassis de
Sinon, vous
bien
Antenna
Antenne
Antena 16-pin connector '::11::11:."''''",,,, D
f ~ -. .. I__ ®_o c_o_nn_e_c_te_u_r_1_6_b_r_o_ch_e_s _
A un amplificador externo
* Para eliminar los cortocircuitos de audio, no quite los casquillos
protectores de los cables RCA no utilizados.
PRECAUCION:
Cuando conecte un amplificador de potencia externo, cerciorese
de ponerlo adecuadamente a masa en el chasis de su automovil.
Si no
10 hiciese, la unidad fuente podrla dafiarse seriamente.
Connect directly to battery.
Brancher directement ala batterie,
Conectelo directamente a la baterfa.
OrangelWhite wire (Illumination lead)
Fil orange/blanc (fil d'eclairage)
Conductor anaranjado/blanco (conductor de alimentaci6n)
Fuse
(15 A)
Fusible (i5 A)
Fusible (15 A)
16-Pin Connector Extension Lead
(attached to the source unit)
Fil prolongateur~connecteur 16 broches
~ (attache sur I'appareil pilote)
Cable prolongador de 16 contactos
(fijado a la unidad fuente)
Yellow wire (Memory back-up lead)
Filjaune (fil de soutien memoire)
Conductor amarillo (Conductor de protecci6n de la memoria)
Red wire (Power lead)
Fil rouge (fil d'alimentation)
Conductor rojo (Conductor de alimentaci6n)
+ Green
+ Vert
+ Verde
+ White
+ Blanc
+ Blanco
- Green/Black
- Vert/nair
- Verde/negro
- White/Black
- Blanc/noir
- Blanco/negro
- Gray/Black
- Gris/noir
- Gris/negro
+ Gray
+ Gris
+ Gris
+ Purple
+ Pourpre
+ Purpura
- Purple/Black
- Pourpre/noir
- Purpura/negro
Rear Right
Arriere droit
Trasero derecho
Rear Left
Arriere gauche
Trasero izquierdo
Front Right
Avant droit
Delantero derecho
Front Left
Avant gauche
Delantero izquierdo
or
4-Speaker system
Systeme a4 haut~parleurs
Sistema con 4 altavoces
Connect to remote turn-on lead of Power Antenna. (0.5 A current max.)
Connectez Ie fi! de mise sous tension telecommandable de I'antenne
electrique. (Courrant maximum de 0,5 A)
Conectelo al conductor de conexi6n automatica de la alimentaci6n de la
antena motorizada. (corriente maxima de 0,5 A)
Accessory
+ 12 V
Accessoire +12 V
Accesorio +12 V
BluelWhite wire (Power Antenna turn-on lead)
Fil bleu/blanc (fil de mise sous tension d1antenne electrique)
Conductor azul/blanco (Conductor de conexi6n de la alimentaci6n de la antena motorizada)
+ White
+ Blanc
+ Blanco
- White/Black
- Blanc/nair
- Blanco/negro
Left
Gauche
Izquierdo
+ Gray
+ Gris
+ Gris
- Gray/Black
- Gris/noir
- Gris/negro
+ Purple
+ Pourpre
+ Purpura
Right
Droit
Derecho
o
2-Speaker system
Systeme a2 hautwparleufs
Sistema con 2 altavoces
- Purple/Black
- Pourpre/noir
- Purpura/negro
Not used.
Insulate each wire.
Inutilise.
Isoler chaque fil.
No se utiliza.
Aisle todos losconductores.
+ Green
+ Vert
+ Verde
- Green/Black
- Vert/noir
- Verde/negro
Black wire (Ground lead)
Fil noir (fil de terre)
Conductor negro (Conductor de puesta amasa)
Connect to vehicle chassis ground.
8rancher ala terre du chassis du vehicule.
Conectelo a una parte metalica del chasis del vehfculo.
Clarion Co., Ltd.
