5. Ajoutez un porte-fusible et un fusible sur la borne positive (+) de la batterie. La
puissance du fusible doit avoir une valeur égale à la consommation électrique
totale de l’amplificateur (ou des amplificateurs) fonctionnant à pleine puissance.
Utilisez un câble rouge isolé de calibre 10 ou plus pour le câble d’alimentation
positif (+) de l’amplificateur. N’installez pas le fusible tant que l’installation
définitive n’a pas été effectuée.
6. Lors du remplacement du fusible de l’amplificateur, utilisez toujours un fusible
de même ampérage. Un fusible de plus fort ou de plus faible ampérage peut
endommager sérieusement l’appareil.
7. Lors de la création d'ouvertures pour faire passer les câbles d'alimentation, les
câbles RCA et les fils de haut-parleurs, utilisez des œillets pour éliminer les bords
coupants créés pendant le perçage. Cela évitera d'endommager le fil et protégera
contre les courts-circuits.
8. Un excédent de câble peut entraîner une perte de signal et agir comme « antenne
» au niveau du bruit. Utilisez uniquement des câbles RCA de haute qualité de la
longueur requise.
9. Dans les configurations à plusieurs amplificateurs, il est recommandé d'utiliser un
relais sur le câble de mise en fonction à distance de la radio.
CÂBLAGE ET APPLICATIONS
L’amplificateur audio à 6 canaux Clarion XC6610 peut être utilisé dans une variété
de configurations. Vous trouverez ci-dessous quelques exemples qui vous aideront à
prévoir votre propre installation.

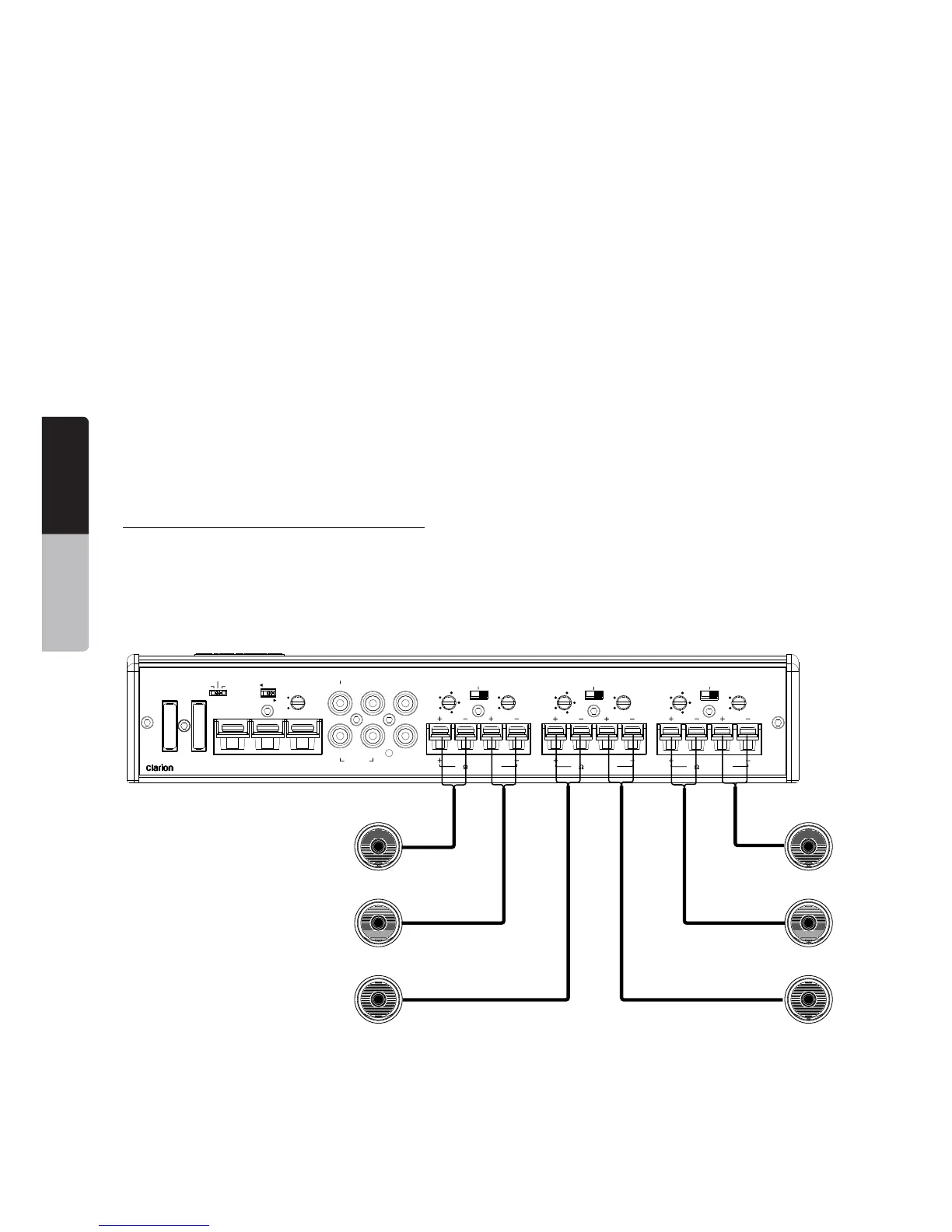

Système stéréo 6 canaux avec plage complète
Dans cette application, le XC6610 est utilisé comme amplificateur à 6 canaux pour
alimenter quatrehaut-parleurs en stéréo sur une plage complète.
2 X 40 AMP MAX
+ 12V
GND
REM
GAIN
6 CH.
4 CH.
BRIDGED
4
CH1
CH2
CH3
CH4
INPUT SELECT
MIN
MAX
FREQ Hz
50
110
500
330
HIGH
FULLLOW
ON
OFF
CH4
CH3
BRIDGED
4
CH2
CH1
2 CH INPUT
AUTO SENSE
PROTECT
BRIDGED
4
CH6
CH5
CH5
CH6
CH5-6
BASS
BOOST
0
12
dB
GAIN
MIN
MAX
FREQ Hz
50
110
500
330
240
HIGH
FULLLOW
GAIN
MIN
MAX
FREQ Hz
50
110
500
330
240
HIGH
FULLLOW
2 CH.
4 CH INPUT
Haut-parleur
canal 1 (CH1)
Haut-parleur
canal 2 (CH2)
Haut-parleur
canal 3 (CH3)
Haut-parleur
canal 6 (CH6)
Haut-parleur
canal 5 (CH5)
Haut-parleur
canal 4 (CH4)
