7. Al hacer orificios de paso para los cables eléctricos, cables RCA y cables de
altavoz, use ruedas dentadas para eliminar todos los bordes afilados que se
generan al perforar los orificios. Esto protegerá el cable contra daños y prevendrá
cortos circuitos.
8. El cable adicional puede ocasionar pérdida de señal y actuar como una "antena"
para el ruido. Use sólo cables RCA de alta calidad que no sean más largos de lo
necesario.
9. En sistemas de múltiples amplificadores, se recomienda que use un relé en el
cable de encendido remoto del radio.
CABLEADO Y APLICACIONES
El amplificador de audio de 6 canales Clarion XC6610 se puede usar en diversas
aplicaciones de sistemas. Los siguientes son algunos ejemplos para ayudarle a
planificar su propia instalación.

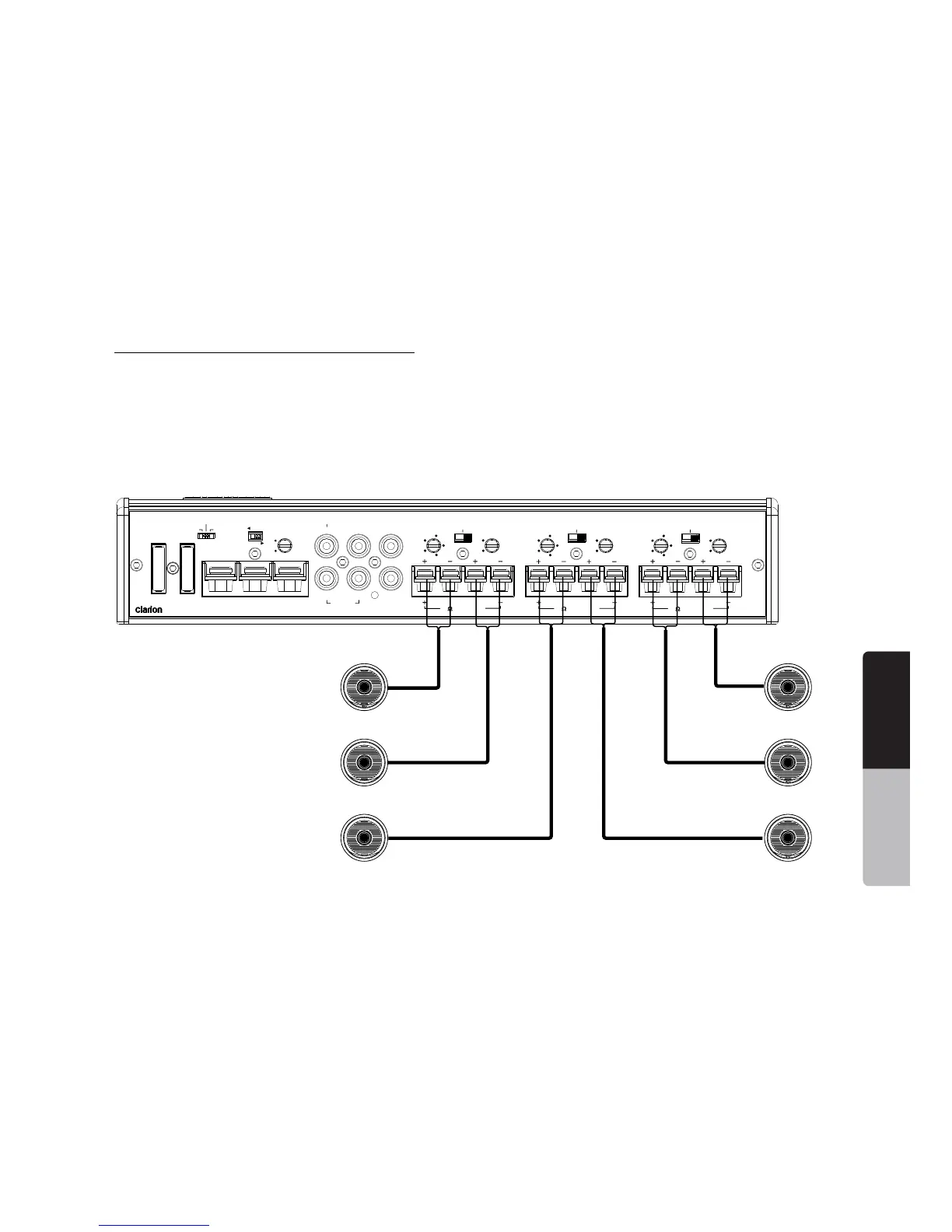

Sistema en estéreo de intervalo completo de 6 canales
2 X 40 AMP MAX
+ 12V
GND
REM
GAIN
6 CH.
4 CH.
BRIDGED
4
CH1
CH2
CH3
CH4
INPUT SELECT
MIN
MAX
FREQ Hz
50
110
500
330
HIGH
FULLLOW
ON
OFF
CH4
CH3
BRIDGED
4
CH2
CH1
2 CH INPUT
AUTO SENSE
PROTECT
BRIDGED
4
CH6
CH5
CH5
CH6
CH5-6
BASS
BOOST
0
12
dB
GAIN
MIN
MAX
FREQ Hz
50
110
500
330
240
HIGH
FULLLOW
GAIN
MIN
MAX
FREQ Hz
50
110
500
330
240
HIGH
FULLLOW
2 CH.
4 CH INPUT
Altavoz de
canal 6 (CH6)
Altavoz de
canal 5 (CH5)
Altavoz de
canal 4 (CH4)
Altavoz de
canal 1 (CH1)
Altavoz de
canal 2 (CH2)
Altavoz de
canal 3 (CH3)
En esta aplicación el XC6610 se usa como amplificador de 6 canales para impulsar
seis altavoces de rango completo en estéreo.
