American Sanders Manual del operador (ES) - CE7 Pro, SE7 Pro, CE7 Pro+, SE7 Pro+ - 21 -
ES
ESPAÑOL

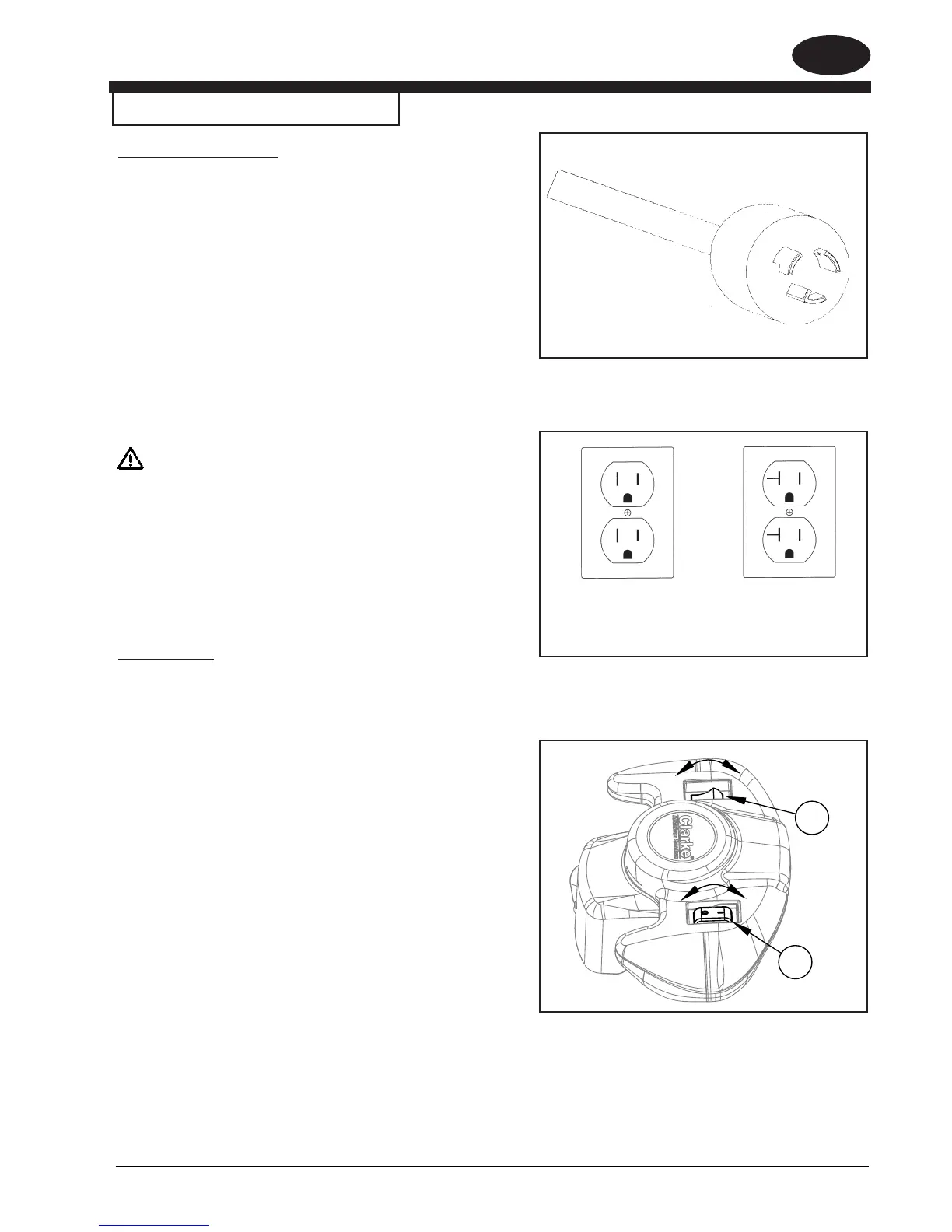

Figura 4.1
Figura 4.2
Figura 5.1
A
B
15A 125V
Conexión a tierra de 2 polos
y 3 conductores Congu-
ración NEMA 5-15R
20A 125V
Conexión a tierra de 2 polos
y 3 conductores Congu-
ración NEMA 5-20R
LOW (bajo) HIGH (alto)
OFF (apagado) ON (encendido)
INSTALACIÓN DE LA MÁQUINA
Fig. 4.1 Conexión eléctrica
La unidad está equipada con un enchufe de sujeción NEMA L5-15P
de conexión a tierra (g. 4.1). La conexión al suministro de energía
eléctrica se realiza a través de un alargador (opcional 42300A). Conecte
el enchufe del alargador a una toma de corriente de la pared igual a una
de las dos que se muestran más arriba (g. 4.2). Enchufe el artefacto
al conector correspondiente y luego gírelo en sentido de las agujas del
reloj hasta que los cables queden sujetos.
NOTA: El alargador debe tener como mínimo un conductor 14 AWG 2
cuya conexión a tierra no supere 50’ de longitud con un enchufe NEMA
5-15P y un conector NEMA L5-15R en el extremo. Si el alargador tiene
un conductor de menos de 14 AWG o de más de 50’ de longitud se
sobrecalentará y puede ocasionar un incendio.
PELIGRO!
Este artefacto debe conectarse a tierra. Si se produjese un problema
de funcionamiento eléctrico, el conductor de conexión a tierra brinda un
paso para la corriente perjudicial. Este artefacto sólo debe conectarse
a una toma de corriente de pared igual a una de las que aparecen en
la g. 4.2. Consulte a un electricista si tiene motivos para pensar que
es posible que la toma de corriente de la pared no esté conectada
correctamente. No extraiga la clavija del alargador. No utilice el artefacto
con cables o conectores dañados.
Fig. 5.1 Mandos
Todos los mandos están ubicados convenientemente en la empuñadura
lo cual brinda comodidad y seguridad. El interruptor de mando principal
(en todos los modelos) se activa mediante un vaivén como se indica
en la gura 5.1a. El interruptor permanecerá activado hasta que se lo
desactive de forma intencional o si existe una pérdida de potencia. El
interruptor de mando de la velocidad (en los modelos 07170A y 07176A
solamente) varía la velocidad del disco abrasivo (g. 5.1b). El interruptor
se opera con un movimiento de vaivén. El interruptor permanecerá en un
ajuste en particular hasta que se lo cambie de forma intencional.
