20
Svenska

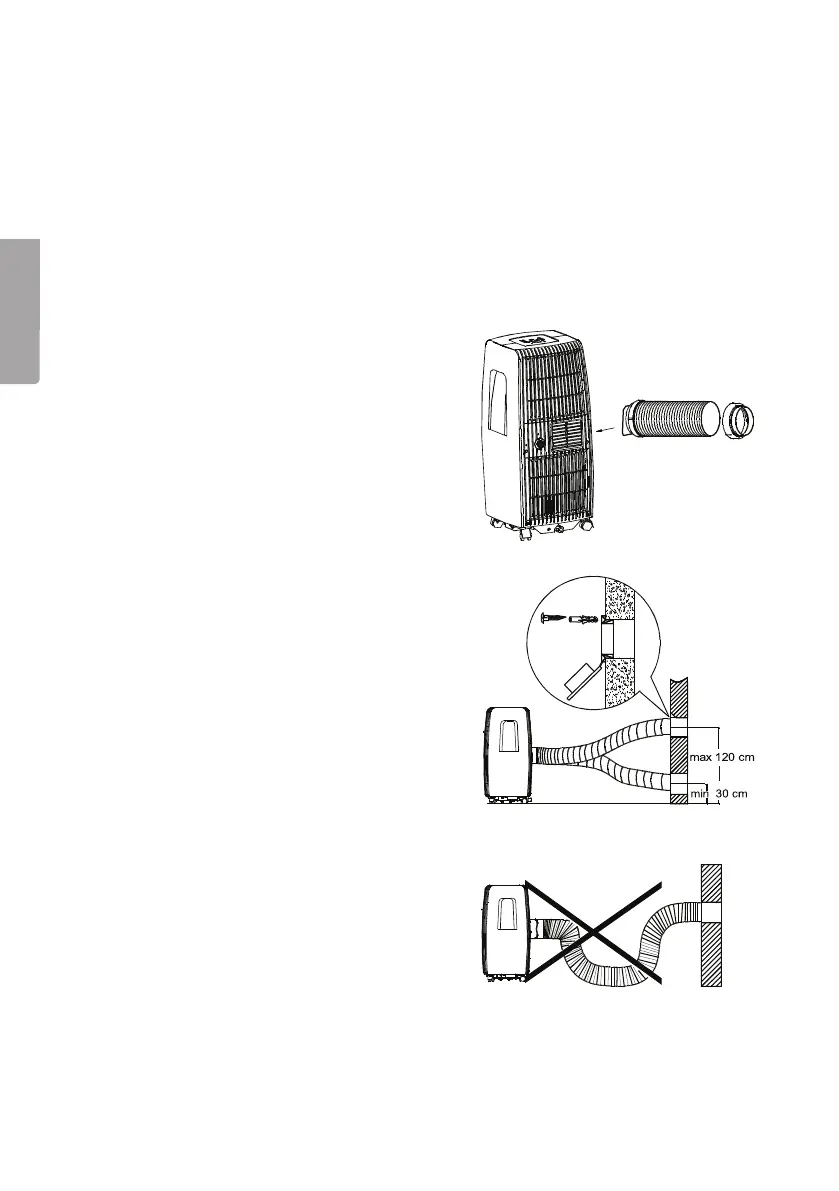

Anslutning av frånluftsslang
Obs!
• Frånluftsslangen ska vara monterad när COOL- och AUTO-funktionerna används
för att varm luft ska kunna ledasbort.
• Frånluftsslangen behöver inte vara monterad när FAN- och DRY-funktionerna
används.
• Frånluftsslangen kan monteras ifönster eller på enklare sätt fästas upp så att
varmluft leds bort vid tillfällig placering av luftkonditioneringen. Vidfast montage
ivägg, se beskrivning nedan.
3. Markera på väggen var hålet för frånlufts-
slangen ska placeras, använd adapter
Asom mall. Görhål iväggen.
4. Skruva upp adapter Ai hålet och anslut
frånluftsslangen. Stängadapterns lock när
frånluftsslangen inte används.
5. Se till att slangen monteras inom
rekommenderade avstånd från golvet.
6. Böj inte frånluftsslangen för mycket vid
installation.
1. Anslut adapter B till frånluftsslangen.
2. Skjut fast slangen med adaptern på
fästet(12).
