Vorderseite
Linke Seite
Rechte Seite
Hinterseite
Unterseite

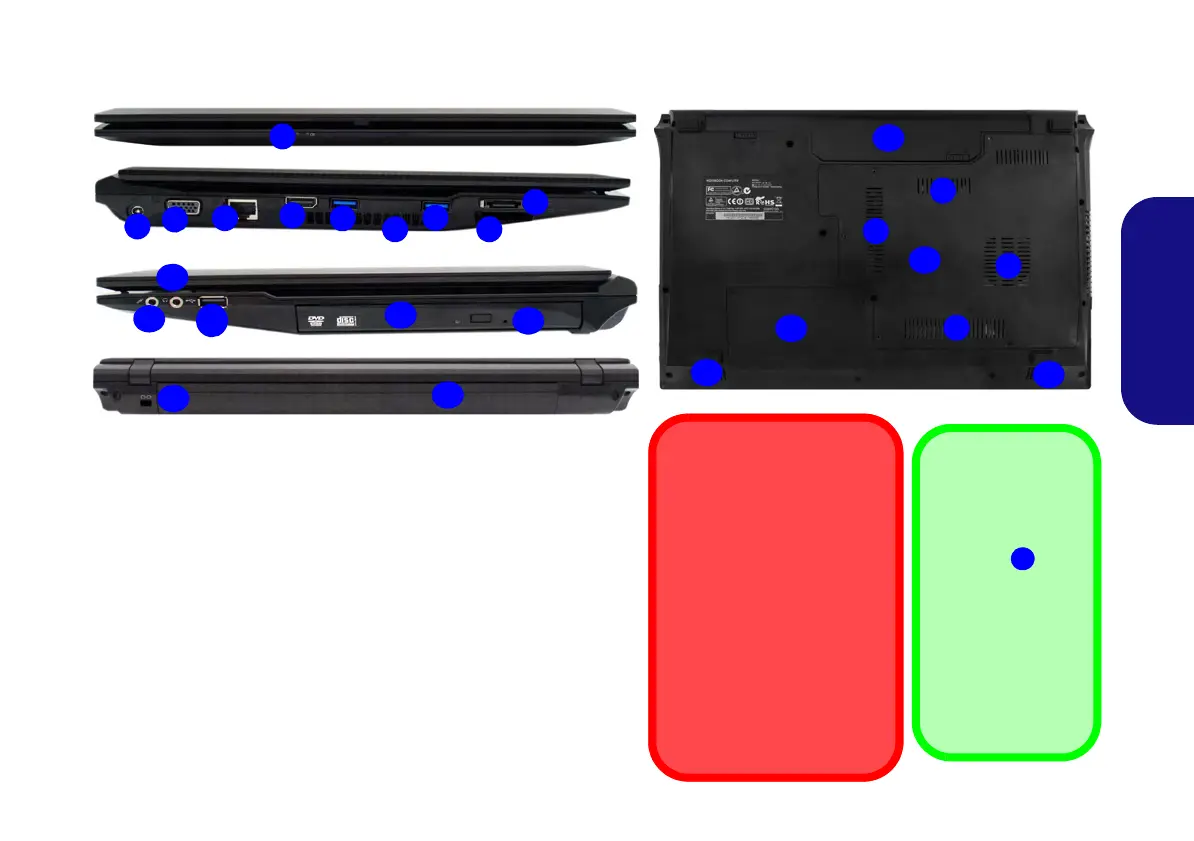

Abb. 6 - Ansicht von vorne, links, rechts, hinten und unten
(Modelle A & C)
1. LED-Stromanzeigen
2. DC-Eingangsbuchse
3. Schnittstelle für externen
Monitor
4. RJ-45 LAN-Buchse
5. HDMI-Ausgangsanschluss
6. USB 3.0-Anschlüsse
7. Luftungsoffnung
8. Multi-in-1 Kartenleser
9. eSATA-Anschluss
10. Mikrofon-Eingangsbuchse
11. Kopfhörer-Ausgangsbuchse
12. USB 2.0-Anschluss
13. Schacht für optisches Laufwerk
14. Notauswurfloch
15. Sicherheitsschloß-Buchse
16. Akku
17. Komponentenfachabdekkung
18. Abdeckung des Festplatten-
schachts
19. Lautsprecher
USB 3.0-
Anschluss
Die USB 3.0-An-
schlüsse sind
blau. Die Daten-
übertragung ist bei
USB 3.0 viel
schneller als bei
USB 2.0, und USB
3.0 ist rückwärts
kompatibel mit
USB 2.0.
1
2
7
8
4
6
3
5
10
13
11
14
12
9
16
6
15
16
7
18
19
7
19
17
7
7
Disc-Notauswurf
Wenn eine Disc manuell ent-
nommen werden muß (z.B.
wegen eines Stromausfalls)
können Sie mit dem Ende
einer geradegebogenen Bü-
roklammer in das Notaus-
wurfloch drükken.
Verwenden Sie hierzu aber
keinen spitzen Bleistift oder
ähnliche Objekte, die im
Loch abbrechen und darin
stekkenbleiben könnten.
