Mapa del sistema: Vistas frontal, izquierda, derecha, posterior e
inferior (Modelos B & D)

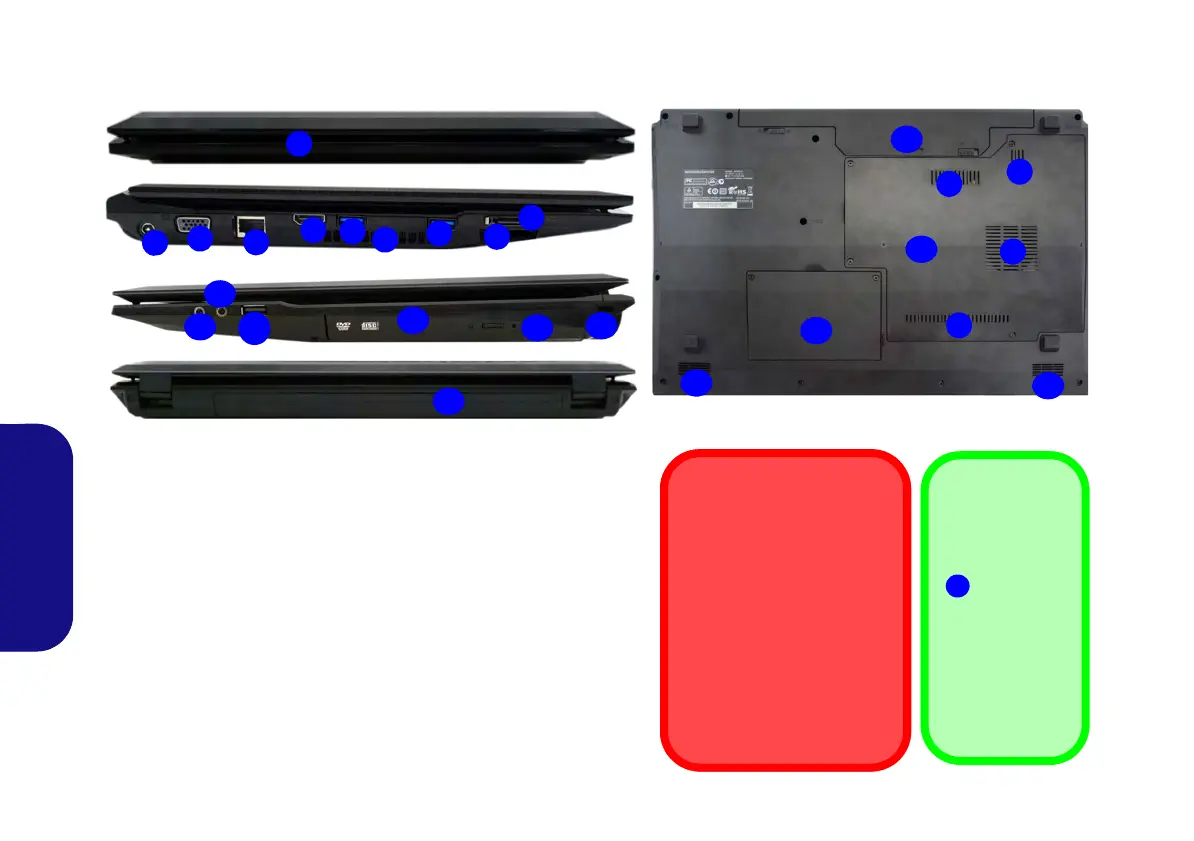

Figura 7 - Vistas frontal, izquierda, derecha, posterior e inferior
(Modelos B & D)
1. Indicadores LED de encendido
2. Conector de entrada DC
3. Puerto para monitor externo
4. Conector LAN RJ-45
5. Puerto de salida de HDMI
6. Puertos USB 3.0
7. Rejilla
8. Lector de tarjetas multi-en-1
9. Puerto eSATA
10. Conector de entrada para
micrófono
11. Conector de salida de auriculares
12. Puerto USB 2.0
13. Bahía de dispositivo óptico
14. Orificio de expulsión de
emergencia
15. Ranura del cierre de seguridad
16. Batería
17. Tapa de la bahía componente
18. Tapa de la bahía para el disco duro
19. Altavoces incorporados
2
7
8
4
6
3
5
10
13
11
14
12
9
16
6
15
1
Parte frontal
Lateral izquierdo
Parte posterior
Lateral derecho
Cara inferior
19
7
7
17
7
7
16
19
18
CPU
El usuario no debe manipular
la CPU. El acceso a la CPU
de cualquier modo puede
anular su garantía.
Recalentamiento
Para evitar que su ordenador
se recaliente compruebe que
nada bloquea la(s) rejilla(s)
con el equipo encendido.
Puerto USB 3.0
El color de los
puertos USB 3.0
es azul. USB
3.0 transfiere los
datos mucho
más rápido que
USB 2.0 y es
compatible con
su antecesor
USB 2.0.
