Installation
Connection with indoor units
35M models (BOX-SL 2 650x650 - DUCT-SL 2) 35M models (CONSOLE-SL 2)
a
W not used
Make a jumper W-1(L)
dalla morsettiera
dell’unità INTERNA
segnalealimentazione
230V~50Hz
PENL
W S L N 1(L) 2(N)
OUTDOOR unit terminal block
power supply signal
from the INDOOR unit
terminal block
Morsettiera unità ESTERNA
dalla morsettiera
dell’unità INTERNA
segnale alimentazione
230V~50Hz
PENL
W S L N 1(L) 2(N)
OUTDOOR unit terminal block
power supplysignal
from the INDOOR unit
terminal block

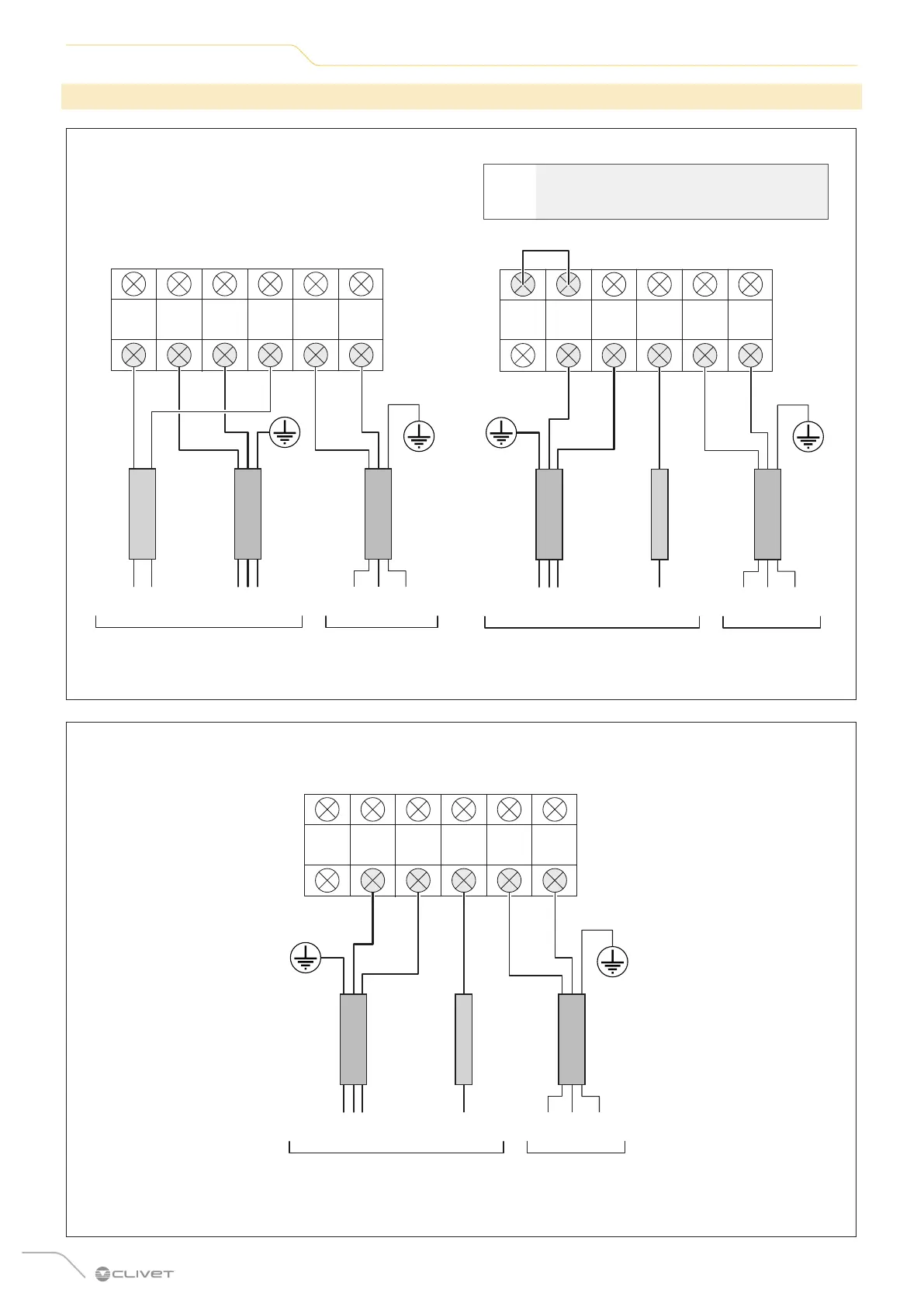

Fig. 19
53M models
Morsettiera unità ESTERNA
dalla morsettiera
dell’unità INTERNA
segnalealimentazione
230V~50Hz
PENL
W S L N 1(L) 2(N)
OUTDOOR unit terminal block
power supply signal
from the INDOOR unit
terminal block
W not used
Fig. 20
