3 - AUFSTELLUNG
3.7 INSTALLATION AN DER WAND ODER AM FUSSBODEN / VERTIKAL
Bei einer Bodenmontage mit Füßen den Mindestabstand zum Boden von 80 mm einhalten und die jeweils beiliegenden Montageanlei-
tungen sowie das entsprechende Handbuch beachten.
• Verwenden Sie die Papierschablone (Abb. 3.2) und zeichnen Sie an der Wand die Position der beiden Befestigungsbügel (Abb.
3.2) vor.
• Bohren Sie mit einem geeigneten Bohrer und führen Sie die Dübel ein (2 pro Bügel) (Abb. 3.3 Pos. A); Sichern Sie die beiden
Bügel (Abb. 3.3 Pos. B). Ziehen Sie die Schrauben nicht zu fest an, damit eine Regulierung des Bügels mit Hilfe einer Wasserwa-
age möglich ist (Abb. 3.4).
• Blockieren Sie die beiden Bügel endgültig, indem Sie die vier Schrauben vollständig festdrehen.
• Überprüfen Sie die Stabilität,indem Sie die Bügel von Hand nach rechts und links, oben und- unten verstellen.
• Montieren Sie die Einheit, wobei Sie die das korrekte Einhängen auf den Bügeln und die Stabilität prüfen (Abb. 3.5).

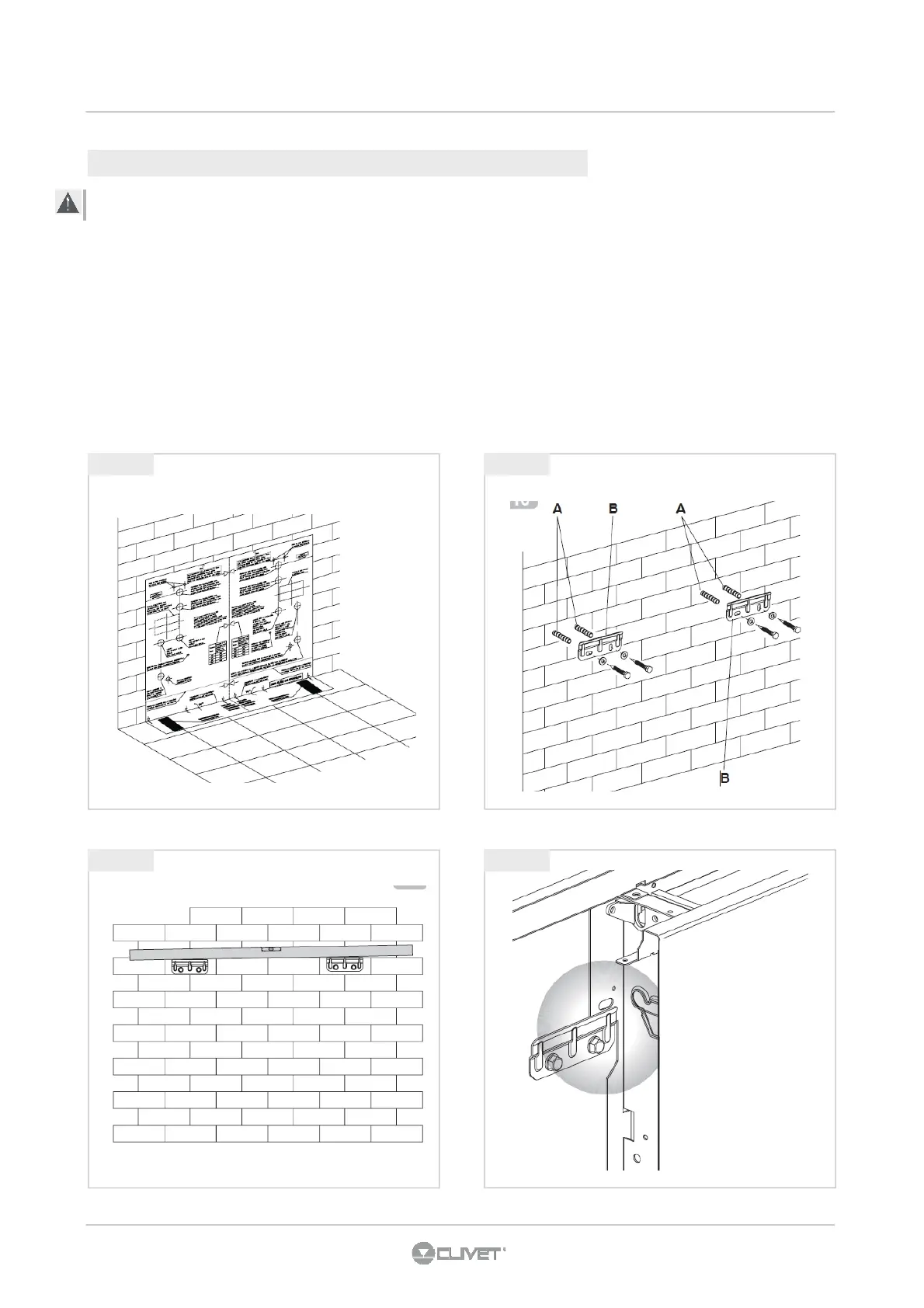

Ab. 3.2 Ab. 3.3
Ab. 3.4
Ab. 3.5
