3 - POSITIONNEMENT
3.7 INSTALLATION MURALE OU AU SOL VERTICALE
En cas de montage au sol avec les pieds, respecter l’hateur mini. de terre de 80mm. et se reporter aux fiches d’instructions fournies et
au manuel correspondant.
• Utiliser le gabarit en papier et tracer sur le mur la position des deux étriers de fixation (fig. 3.2).
• Percer avec un foret approprié et insérer les chevilles (2 par étrier) (fig.3.3 réf. A); fixer les deux étriers (fig. 3.3 réf. B). Ne pas trop
serrer les vis, de façon à pouvoir effectuer un réglage des étriers avec un niveau (fig. 3.4).
• Bloquer définitivement les deux étriers en serrant complètement les quatre vis.
• En vérifier la stabilité en déplaçant manuellement les étriers vers la droite et vers la gauche, le haut et le bas.
• Monter l’unité, en vérifiant l’accrochage sur les étriers et sa stabilité (fig. 3.5).

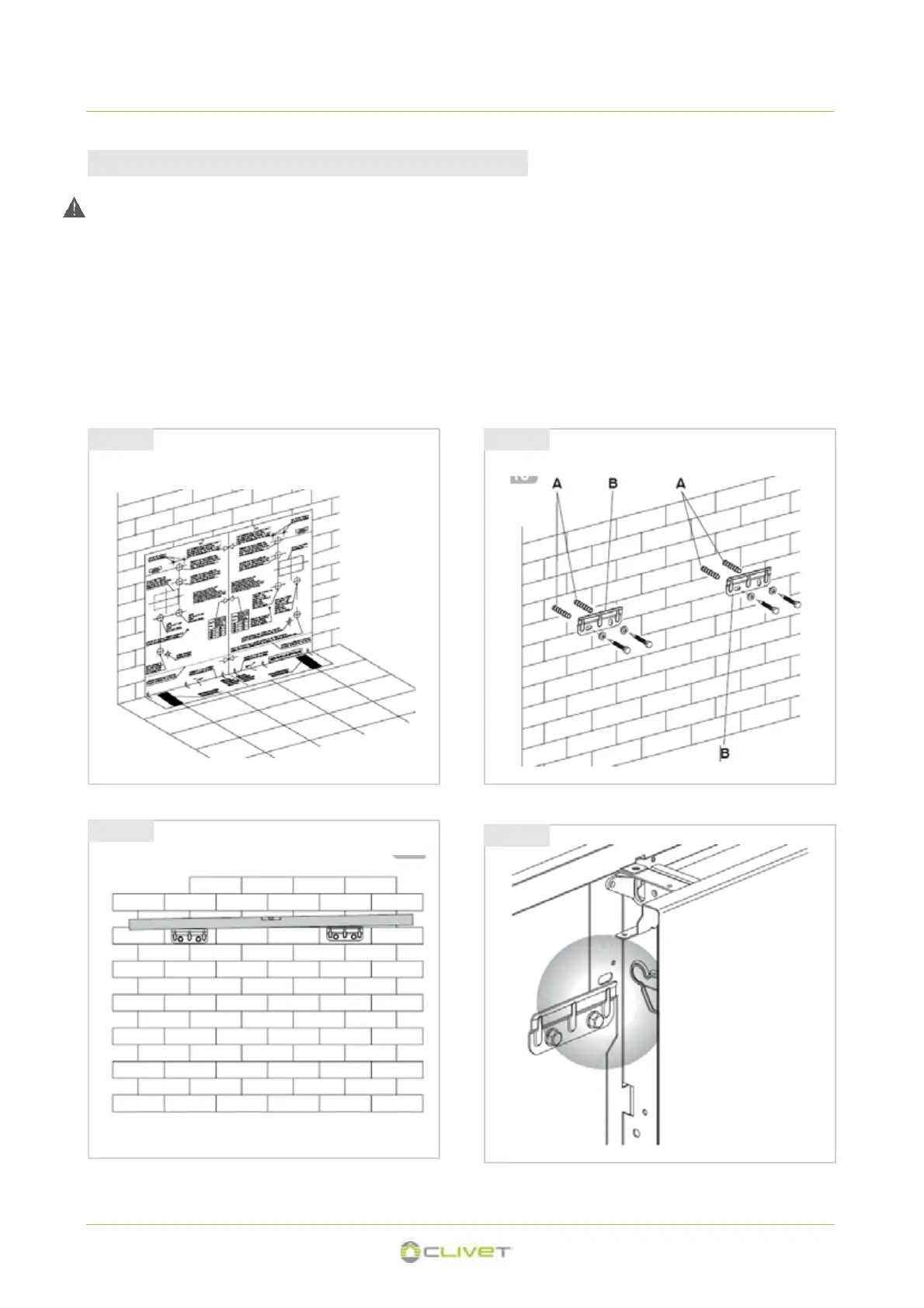

fig 3.2 fig 3.3
fig 3.4
fig 3.5
