5 - RACCORDEMENTS ELECTRIQUES

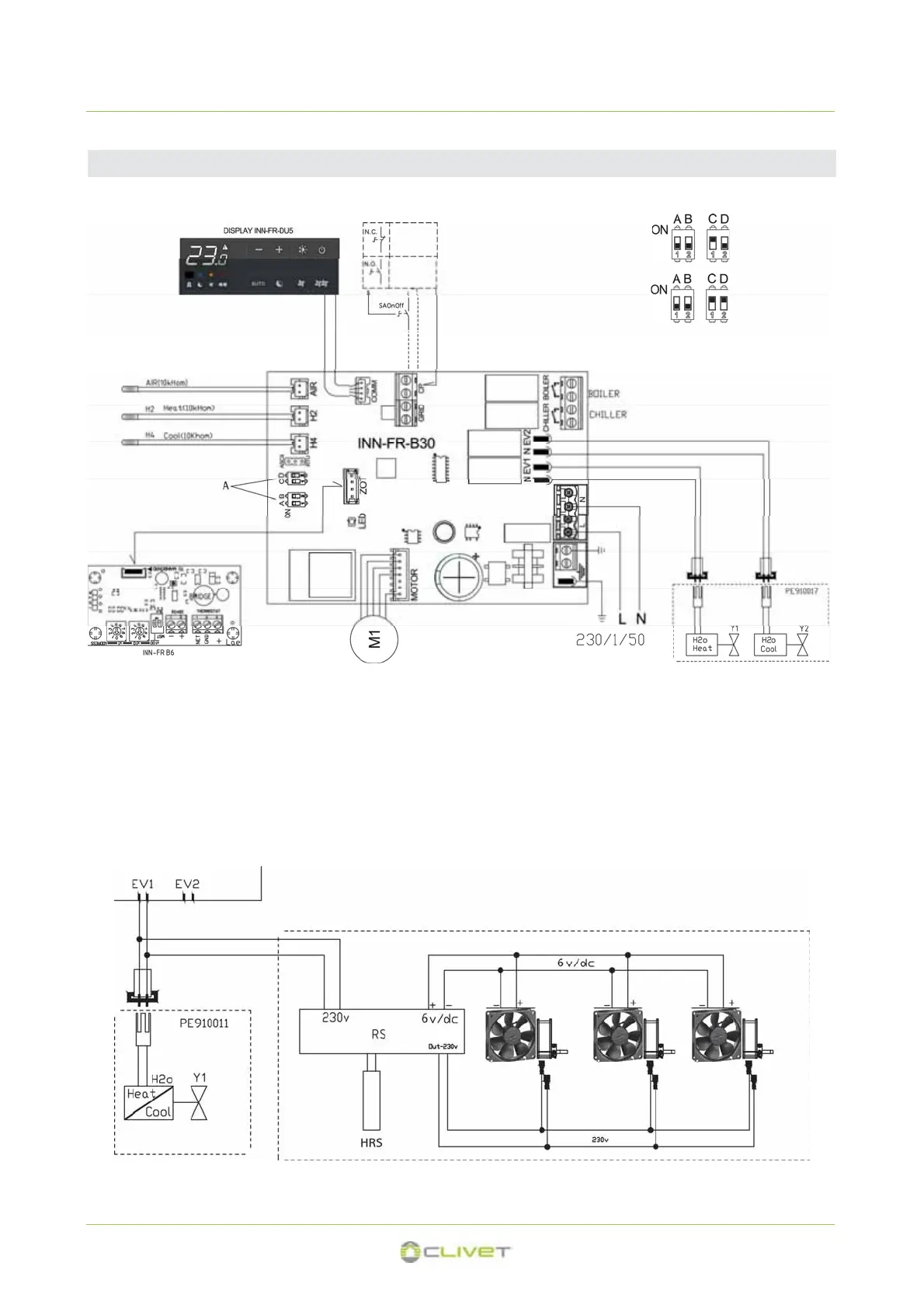

5.6 Raccordement avec thermostat à bord
BOILER sortie consentement Chauffage (boiler-chaudière)
contact propre maxi 1A
CHILLER sortie consentement Refroidissement (chiller)
contact propre maxi 1A
CP On/Off à distance
H2 sonde température eau (10k)
(4Tubes ĺ Chauffage)
(2Tubes ĺ Refroidissement / Chauffage)
H4 sonde température eau (10k)
(4Tubes ĺ Refroidissement )
Y1 électrovalve eau (4Tubes ĺ Chauffage)
(2Tubes ĺ Chauffage/ Refroidissement )
Y2 électrovalve eau (4Tubes ĺ Refroidissement )
AIR sonde température air (10k)
4 tubes : Y1 + Y2
2 tubes : Y1
4 tubes
Unité en
OFF
Unité en
ON
M1 = moteur
Option plancher
Seulement 2 tubes
Gr. 003.0 = n°1
2 tubes
Gr. 015.0 - 017.0 = n°3
Gr. 005.0 - 011.0 = n°2
HRS - sonde température eau (10k)
A - position dip-switch
Version 2 tubes
Version 4 tubes
