4 - CONEXIONES HIDRÁULICAS
4.5 MONTAJE SOPORTE SEGURIDAD REJILLA DELANTERA
Si el ventilador-convector se instala en posición horizontal,
para garantizar la seguridad de las operaciones de limpieza y
sustitución de filtros, el instalador debe obligatoriamente
colocar las dos abrazaderas de seguridad suministradas con
el manual de instrucciones y los accesorios.
• Separe las dos abrazaderas (Fig. 4.9, Ref. A).
• Abra la rejilla delantera y desenrosque completamente los
tornillos de fijación de los muelles (Fig. 4.9, Ref. B);
• Fije las dos abrazaderas enroscando los tornillos. (fig. 4.9,
Ref. B).
• Fije la otra parte de las abrazaderas a la rejilla con los
tornillos suministrados (Fig. 4.9, Ref. C).
• Cierre la rejilla.
• Enrosque los tornillos de fijación (D)

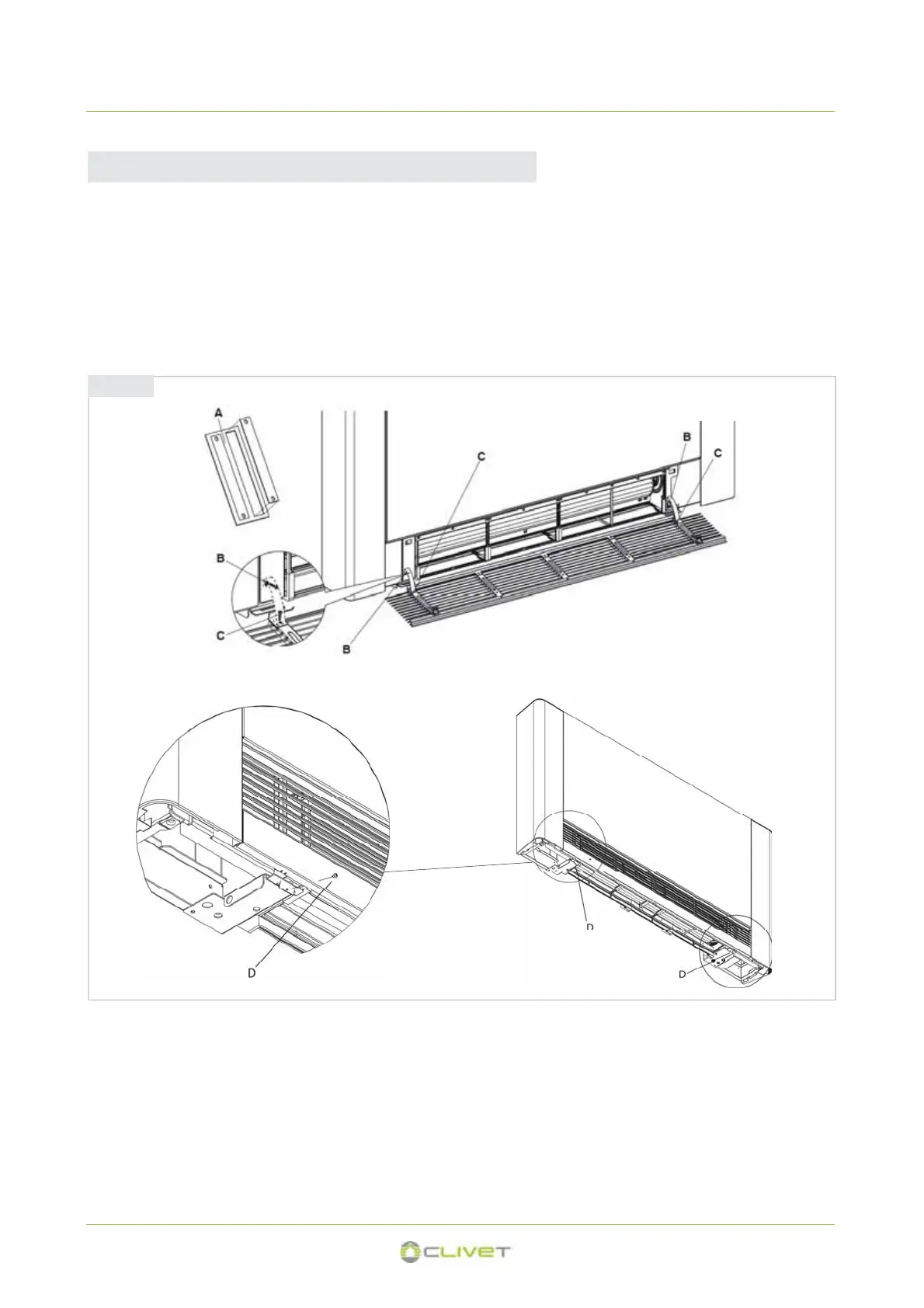

fig 4.9
