3 - POSITIONNEMENT
3.2 ESPACES FONCTIONNELS
3.3 POSITIONNEMENT
Les espaces fonctionnels ont le but de :
• garantir le bon fonctionnement de l’unité
• permettre toutes les opérations d’entretien
• sauvegarder les opérateurs autorisés et des personnes
exposées.

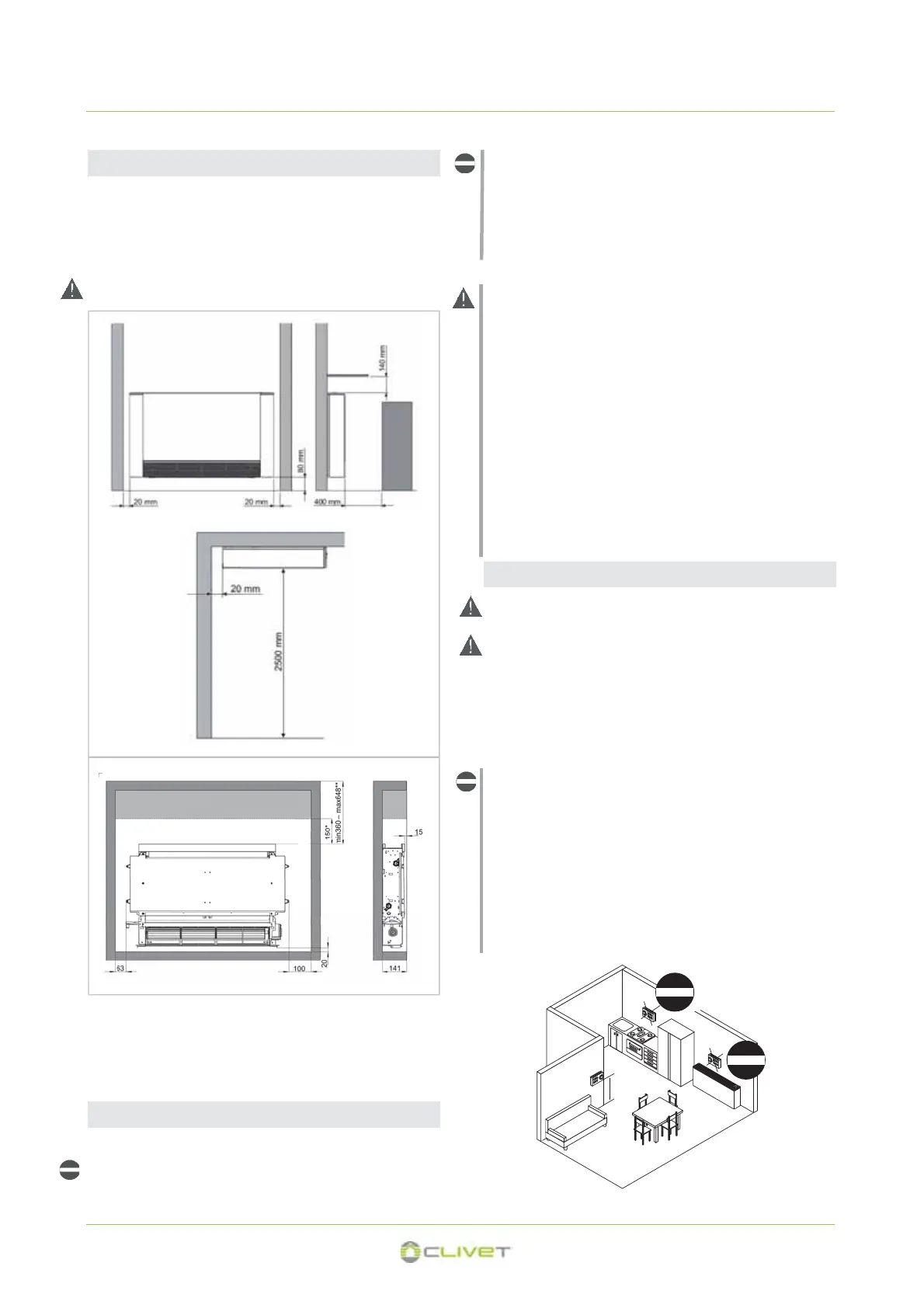

Respecter les espaces fonctionnels indiqués dans figure.
• à proximité de sources de chaleur;
• dans des endroits humides ou des zones de contact
probable avec l’eau;
• dans des locaux présentant des vapeurs d’huile
• dans des locaux soumis à des hautes fréquences.
S’assurer que:
• le mur sur lequel l’on prévoit d’installer l’unité présente
une structure et une capacité appropriées;
• la zone du mur concernée n’est pas parcourue par des
tubes ou des lignes électriques
• le mur concerné est parfaitement plan;
• est présente une zone libre d’obstacles pouvant
compromettre la circulation de l’air à l’entrée et à la sortie;
• le mur d’installation est dans la mesure du possible un
mur de périmètre externe pour permettre l’évacuation des
condensats à l’extérieur;
• en cas d’installation au plafond, le flux d’air n’est pas
orienté directement
Eviter l’installation de l’unité à proximité de :
• positions soumises à l’exposition directe aux rayons
solaires;
Si prévu un thermostat ambiante mural - OPTION
Thermostat ambiante
Le choix du point d’installation est essentiel pour le confort de
l'environnement et les consommations d'énergie.
Le thermostat doit être positionné :
• dans une pièce avec conditions moyennes de
température et humidité, représentatives des autres
pièces
• à une hauteur de 150 cm
• de préférence sur un mur intérieur
Positions à éviter :
• proche de sources de chaleur
• points exposés à la lumière directe du soleil
• en position assaillie de l’air expulsé de bouches ou
diffuseur
• derrière des rideaux ou des meubles
• à proximité des fenêtres et des portes vers l’extérieur
• sur murs traversés par des cheminées ou des conduits de
chauffage
• sur les murs extérieurs
1,5 m
OK
*= dimensions à respecter pour le montage du kit plenum de
refoulement à 90° isolée code PR90MX
** = dimensions à respecter pour le montage du kit plénum de
refoulement supérieur télescopique code PMSTX
98
