Installation

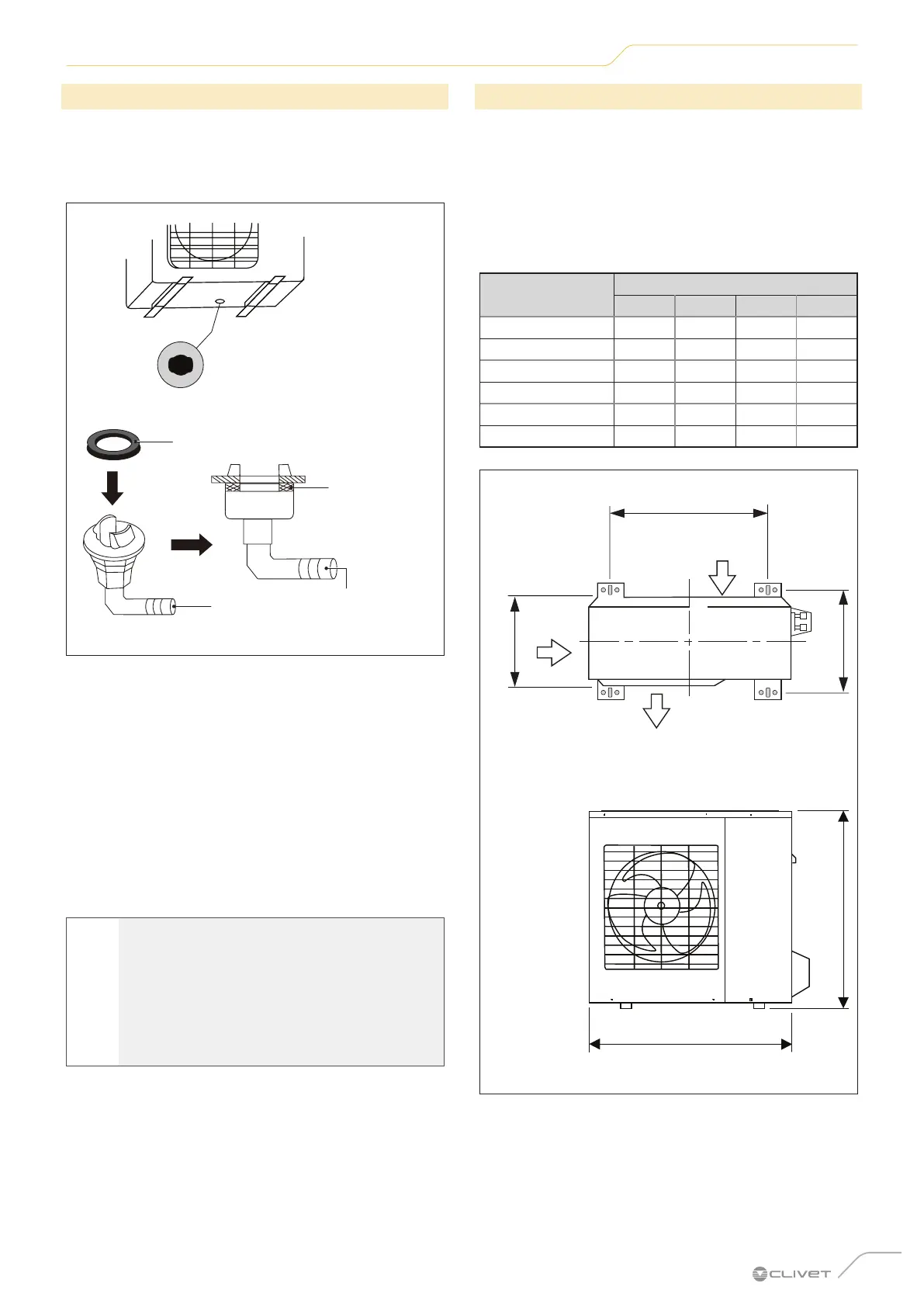

2.4.2 Montage des Ablaufanschlusses
Für Geräte mit Wärmepumpe ist ein Ablaufanschluss
erforderlich. Vor dem Anschrauben der Außeneinheit
in ihrer Einbauposition den Ablaufanschluss an der
Unterseite des Geräts anbringen.
Önung der
Kondensatwanne der
Außeneinheit
Ablaufanschluss
Dichtung
Dichtung
Abb. 5
1 Die Gummidichtung am Ende des Ablaufanschlusses
anbringen, der an die Außeneinheit angeschlossen
wird.
2 Den Ablaufanschluss in die Önung der
Kondensatwanne im Gerät einsetzen.
3 Den Ablaufanschluss um 90° zur Frontseite des Geräts
drehen, bis er mit einem Klicken einrastet.
4 Eine Verlängerung der Ablassleitung (nicht im
Lieferumfang enthalten) an den Ablaufanschluss
anschließen, um das Wasser beim Heizbetrieb aus
dem Gerät abzuleiten.
l
WARNUNG
In kalten Gegenden sicherstellen, dass die
Ablassleitung möglichst senkrecht verläuft,
damit das Kondenswasser einwandfrei
abfließt. Falls das Wasser zu langsam fließt,
kann es im Schlauch gefrieren und das Gerät
im Inneren blockieren.
2.4.3 Montage der Außeneinheit
Die Außeneinheit kann am Boden oder an einer
wandmontierten Halterung verankert werden.
Nachfolgend sind die verschiedenen Größen der
Außeneinheiten und die Abstände zwischen ihren
jeweiligen Montagefüßen aufgeführt.
Den Sockel für das Gerät entsprechend den nachstehend
genannten Abmessungen vorbereiten.
Außeneinheit
27M 35M 53M 70M
Breite (mm)
720 720 800 845
Tiefe (mm)
270 270 333 363
Höhe (mm)
495 495 554 702
Gewicht (kg)
23,2 23,2 37,0 50,0
Abstand „A“ (mm)
452 452 514 540
Abstand „B“ (mm)
255 255 340 350
B
Larghezza
Uscita aria
Ingresso aria
Ingresso
aria
Altezza
Lufteinlass
Luftein-
lass
Luftausgang
Breite
Höhe
Abb. 6
Um das Gerät auf dem Boden oder auf einem
Betonsockel zu installieren, wie folgt vorgehen:
1 Die vier Dehnschrauben entsprechend den
Maßangaben in der Tabelle „Montageabmessungen
des Geräts“ positionieren.
2 Die Löcher für die Spreizdübel vorbohren.
