11
Installation

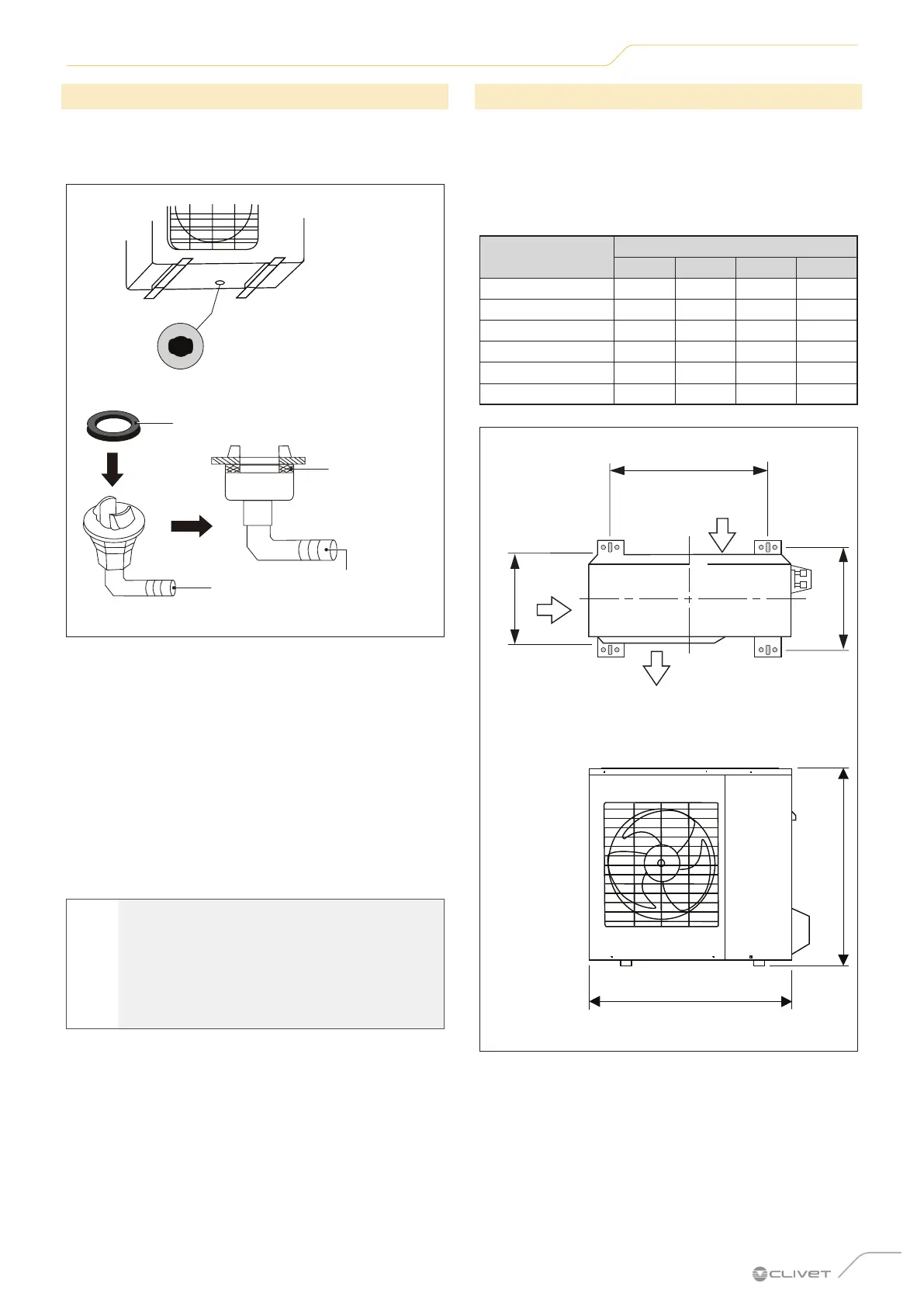

2.4.2 Montage du raccord d’évacuation
Les unités avec pompe à chaleur nécessitent un raccord
d’évacuation. Avant de fixer l'unité externe dans sa position,
il faut installer le raccord d’évacuation à la base de l'unité.
Trou dans le panneau de
base de l'unité externe
Raccord d’évacuation
Joint
Joint
Fig. 5
1 Appliquer le joint en caoutchouc à l'extrémité du
raccord d’évacuation à raccorder à l'unité externe.
2 Insérer le raccord d’évacuation dans le trou situé dans
le panneau de base de l'unité.
3 Tourner le raccord d’évacuation de 90° jusqu'à ce qu'il
s'enclenche dans la position en regardant vers l'avant
de l'unité.
4 Raccorder une rallonge du tuyau de drainage (pas
fournie) au raccord d’évacuation pour détourner l'eau
provenant de l'unité pendant le fonctionnement en
mode chauage.
l
MISE EN GARDE
Dans les climats froids, contrôler que le tuyau
de drainage est le plus possible à la vertical,
afin d’assurer un bon écoulement de l'eau.
Si l'eau s'écoule trop lentement, elle peut
geler dans le tuyau et se bloquer dans l'unité.
2.4.3 Montage de l’unité externe
L'unité externe peut être fixée au sol ou à un support mural.
Voici ci-dessous les diérentes tailles des unités externes
et les distances entre leurs pieds de montage respectifs.
Préparer la base d'installation de l'unité selon les
dimensions ci-dessous.
Unité externe
27M 35M 53M 70M
Largeur (mm) 720 720 800 845
Profondeur (mm) 270 270 333 363
Hauteur (mm) 495 495 554 702
Poids (kg) 23,2 23,2 37,0 50,0
Distance « A » (mm)
452 452 514 540
Distance « B » (mm)
255 255 340 350
A
B
Larghezza
Uscita aria
Ingresso aria
Ingresso
aria
Altezza
Profondità
Entrée air
Entrée
air
Sortie air
Largeur
Hauteur
Profondeur
Fig. 6
Si l'unité doit être installée au sol ou sur une plateforme
de montage en béton, il faut procéder comme suit :
1 Marquer les positions des quatre chevilles à expansion
en fonction des mesures indiquées sur le schéma des
dimensions de montage.
2 Percer les trous pour les chevilles à expansion.
