11
Preliminary indications

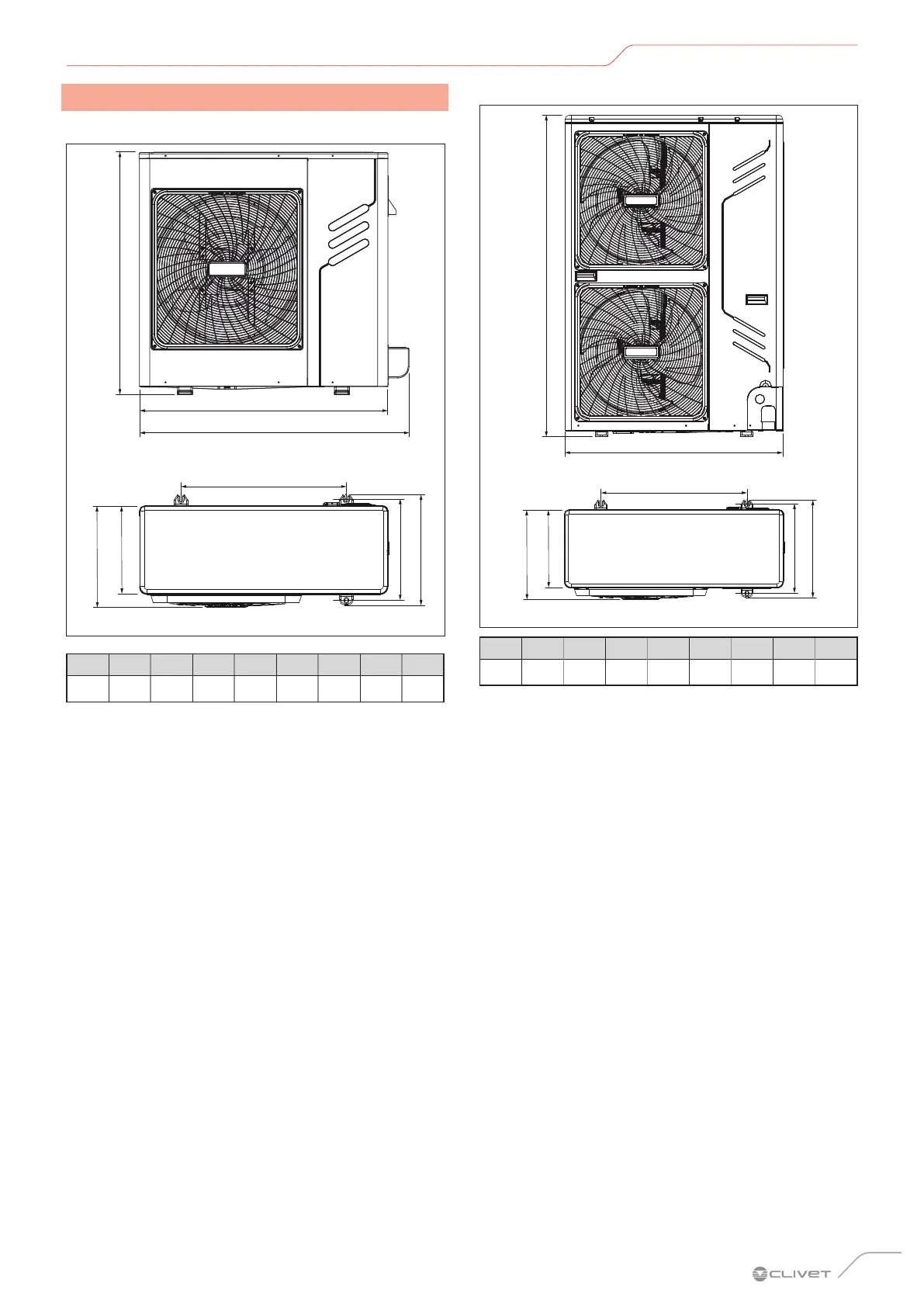

2.2 Unit dimensions
80M - 105M
H
A
F
E
G
B
D
C
Fig. 4
A B C D E F G H UM
990 624 380 339 396 366 1073 966 mm
120M/T - 140M/T - 160M/T - 180T
H
A
F
E
B
D
C
Fig. 5
A B C D E F G H UM
900 600 366 320 400 360 / 1327 mm
