13
Installazione

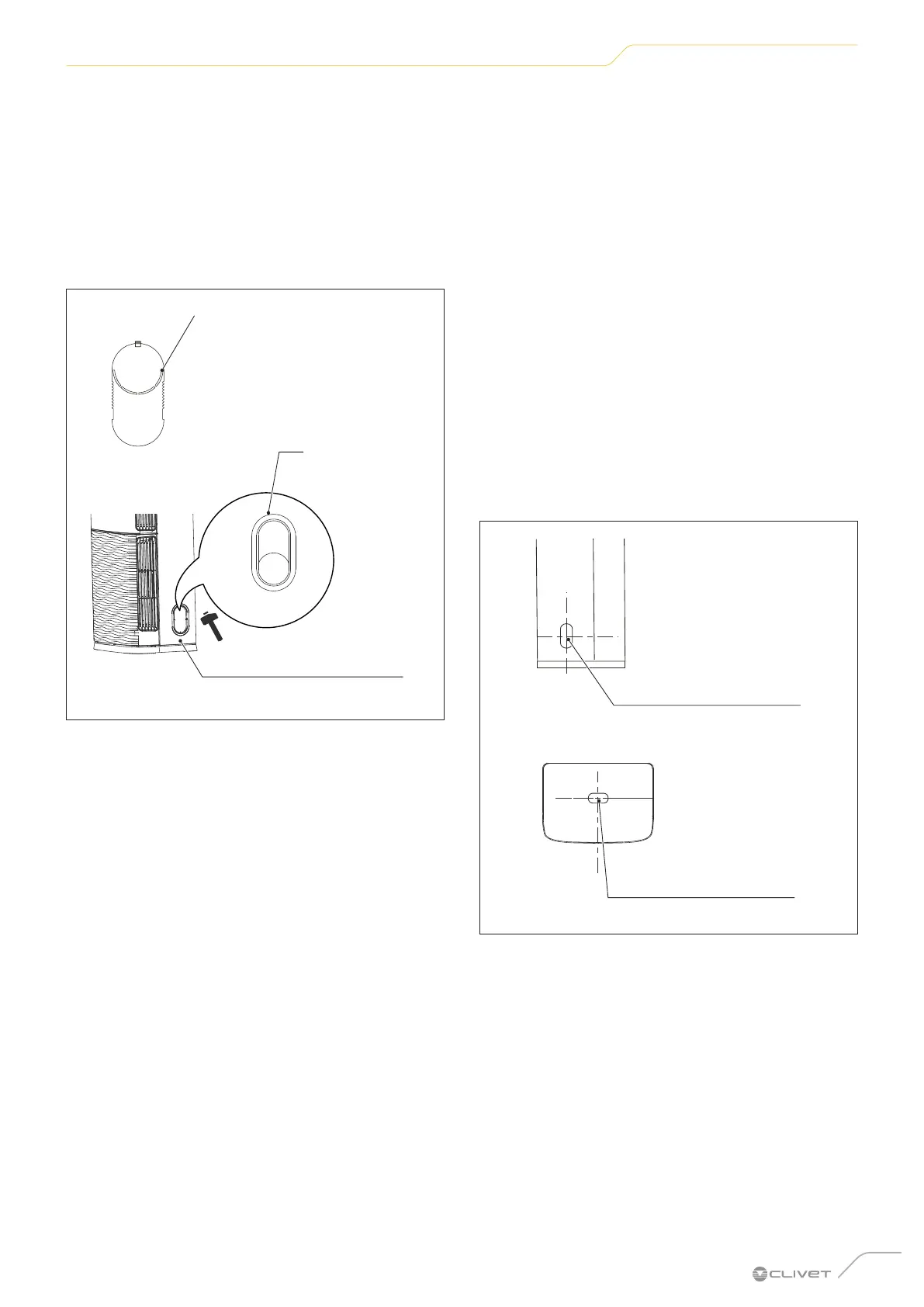

4 Installazione della rete metallica a prova di roditori
– Rimuovere la rete metallica a prova di roditore
dalla tubazione che si trova sull’unità battendo
delicatamente su di essa
– Utilizzare un coltello per praticare un piccolo foro
seguendo le marcature sulla chiusura a prova di
ratto.
– Inserire la chiusura a prova di ratto sull’unità e
tenerla saldamente in posizione.
Marcature
Chiusura a
prova di ratto
Installare la
chiusura a prova di
ratto nel foro
Rimuovere prima il metallo
Fig. 6
5 Tubazioni e rilegatura
– Posare le tubazioni di collegamento a terra.
Posizionare il tubo di drenaggio, la tubazione del
refrigerante e tutti i cavi elettrici (accertandosi
che entrambe le estremità siano disposte
correttamente) accanto alla tubazione.
– Utilizzando il tubo di drenaggio come guida,
misurare e regolare la lunghezza del cablaggio a
bassa tensione, ad alta tensione, di qualsiasi altro
cablaggio elettrico e del tubo del refrigerante.
Utilizzare le fascette per fissarle inizialmente in
posizione.
– Disporre la tubazione in modo che il tubo di
drenaggio si trovi sul fondo, la tubazione di
collegamento al centro e il cablaggio elettrico in
alto.
– Utilizzare nastro adesivo vinilico per iniziare a
legare i tubi insieme. Iniziare a legare con il nastro
adesivo l’estremità inferiore del tubo flessibile di
drenaggio e assicurarsi che i connettori siano ben
fissati. Posizione tubo/foro del filo su entrambi i lati
Foro per tubo refrigerante/
drenaggio Ø67
Foro per tubo refrigerante/
drenaggio Ø57,4
Posizione tubo/foro del filo sul fondo
Fig. 7
