Installazione

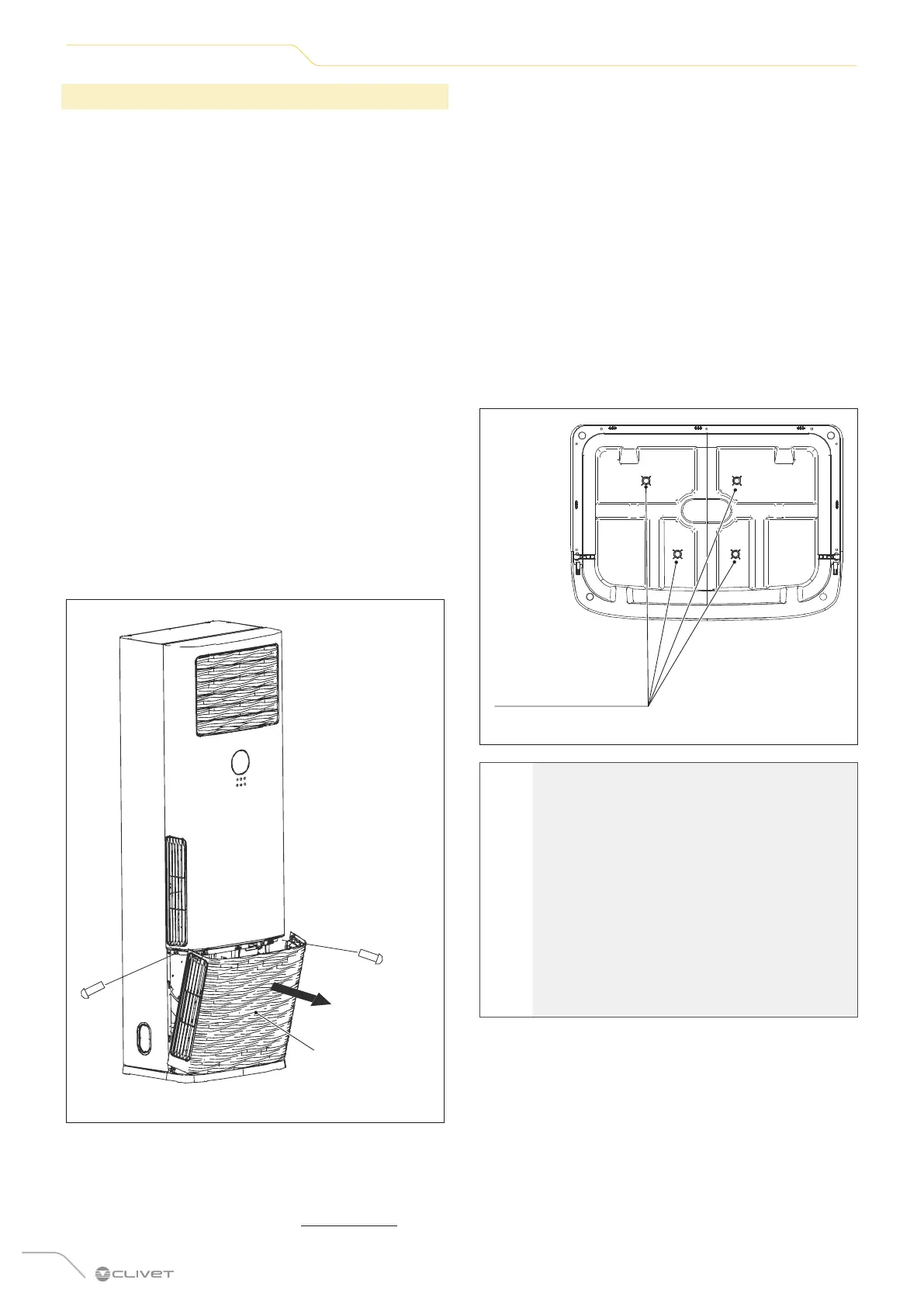

2.4.2 Montaggio dell’unità interna
1 Rimuovere il pannello di comando e rimuovere il filtro.
– Aprire l’imballaggio ed estrarre l’unità interna.
Rimuovere il nastro protettivo e gli eventuali
componenti.
– Aprire le due scatole per riporre il telecomando
che si trova su entrambi i lati dell’unità interna,
quindi allentare le viti del pannello comandi.
– Tenere delicatamente con entrambe le mani la
parte decorativa nella parte superiore del pannello
di comando, quindi sollevarla verso l’alto per
rimuoverla insieme al terminale del cavo ad essa
collegato.
– Svitare le due viti sulla parte anteriore del filtro.
– Usare entrambe le mani per tenere le due aree
incassate su entrambi i lati del filtro e allontanarsi
dall’unità. Sollevare il filtro verso l’alto per
rimuoverlo.
– Togliere la griglia di ingresso
dell’aria prima di collegare i tubi/fili.
Rimuovere prima il coperchio delle viti, poi le viti
sulla griglia di ingresso dell’aria, quindi togliere la
griglia.
Griglia di ingresso
aria
Fig. 4
– Rimuovere tutti gli accessori posti all’interno della
cavità inferiore dell’unità interna.
– Verificare che tutti gli accessori corrispondano a
quelli presenti nella sezione “1.3 Accessori”.
2 Rimuovere i dispositivi di fissaggio dal rullo
– Controllare se il rullo dell’unità interna ha dei
dispositivi di fissaggio che lo tengono in posizione
e staccare l’adesivo di avvertenza.
– Rimuovere gli elementi di fissaggio dal rullo
secondo le indicazioni riportate sull’adesivo.
3 Fissaggio dell’unità interna (per evitare la caduta)
– Misurare la posizione dei fori per l’installazione.
– Inserire i bulloni M8 nell’unità mentre si trova sul
pavimento (la quantità di bulloni utilizzati dipende
dal numero di fori sul telaio dell’unità).
– Sollevare l’unità interna in modo che i fori di
installazione coprano i bulloni, quindi fissare i dadi
sui bulloni e serrarli.
Foro di fissaggio dei
bulloni a vite
Fig. 5
m
PRESTARE CAUTELA
Se è necessario un ulteriore supporto per
evitare la caduta dell’unità, è possibile
installare un cuneo di protezione. La procedura
di installazione di questo cuneo è la seguente:
– Estrarre il cuneo di protezione e misurare la
misura corretta.
– Utilizzare le viti autofilettanti per fissare il
cuneo di protezione al coperchio superiore
dell’unità interna.
– Fissare saldamente l’altra estremità del
cuneo alla parete con le viti autofilettanti.
