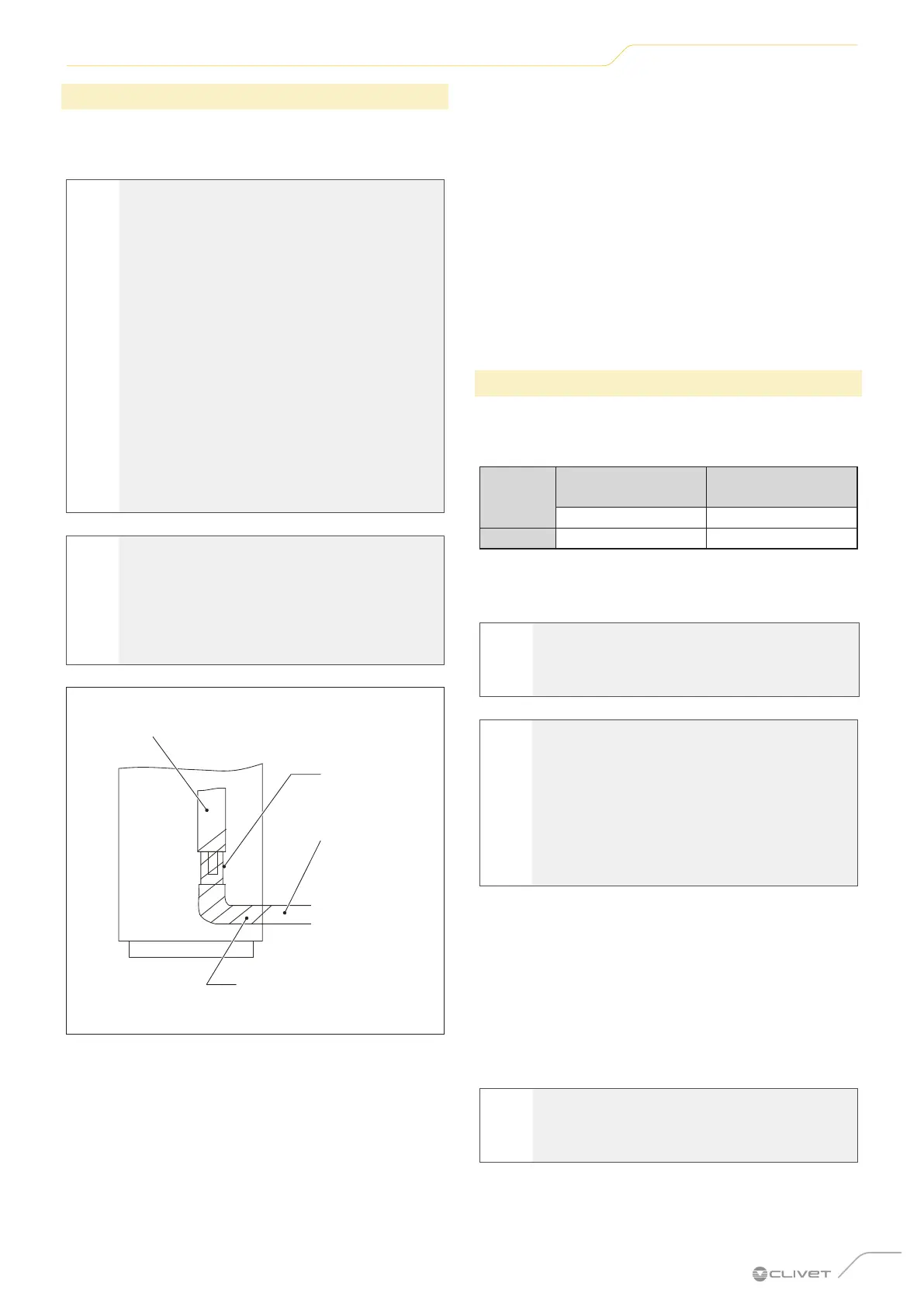

Installazione
2.4.4 Tubo di drenaggio
Il tubo di drenaggio ha la funzione di scaricare l’acqua
dall’unità. Un’installazione non corretta può causare
danni all’unità e altri danni materiali.
a
ATTENZIONE PERICOLO
– Isolare tutte le tubazioni per impedire la
formazione di condensa, che potrebbe
causare danni dovuti all’acqua.
– Se il tubo di drenaggio è piegato o
installato in modo non corretto, l’acqua può
fuoriuscire e causare il malfunzionamento
dell’interruttore a galleggiante.
– In modo RISCALDAMENTO (HEAT), l’unità
esterna scarica acqua. Controllare che il tubo
di drenaggio si trovi in un’area appropriata
per evitare danni dovuti all’acqua e rischi
di scivolamento dovuti al congelamento
dell’acqua di scarico.
– NON tirare il tubo di drenaggio, perché
questo potrebbe causarne il distacco.
l
AVVERTENZA
Questa installazione richiede un tubo di
polietilene (diametro esterno = 3,7-3,9cm,
diametro interno = 3,2cm), reperibile presso i
negozi di ferramenta o presso il rivenditore di
zona.
Banda di copertura
del tubo
Tubo di
drenaggio
Colla
Tubo di
drenaggio
Fig. 11
1 Il tubo di drenaggio deve essere collegato sul lato
esterno verso il basso.
2 Per il tubo di drenaggio flessibile già fissato è possibile
utilizzare un tubo di plastica rigido in PVC normalmente
reperibile in commercio (diametro esterno 26 mm).
3 Collegare il tubo flessibile al tubo di drenaggio, quindi
fissare con un nastro; Se il tubo di drenaggio deve
essere collegato all’interno, per evitare che l’aria in
ingresso produca formazioni di condensa è necessario
coprire il tubo con un materiale termoisolante
(polietilene con gravità specifica di 0,03 e spessore di
almeno 9 mm) e fissarlo con un nastro adesivo.
4 Dopo aver collegato il tubo di drenaggio, controllare
se l’acqua esce efficacemente dal tubo e non sono
presenti perdite.
5 Il tubo del refrigerante e il tubo di drenaggio devono
essere isolati termicamente per evitare gocciolamenti
d’acqua e formazioni di condensa.
6 Far passare il tubo flessibile di drenaggio attraverso il
foro a parete. Accertarsi che l’acqua venga scaricata
in un luogo sicuro dove non causi danni all’acqua o
pericoli di scivolamento.
2.4.5 Collegamenti elettrici
Per l’alimentazione e comunicazione tra l’unità interna e
quella esterna sono necessari dei cavi con le seguenti
caratteristiche:
Unità
interna
Alimentazione
da unità esterna
Segnale
da unità esterna
n° cavi/sezione n° cavi/sezione
140M
2 x 1mm
2
+ G 2 x 0,2mm
2
Le sezioni indicate sono idonee per una lunghezza del
cablaggio fino a 5 metri.
f
ATTENZIONE PERICOLO ELETTRICO
Prima di eseguire i collegamenti elettrici,
spegnere l’interruttore generale dell’impianto.
l
AVVERTENZA
ANNOTARE LE SPECIFICHE DEI FUSIBILI.
La scheda (PCB) del condizionatore d’aria è
provvista di un fusibile per la protezione da
sovracorrente. Le specifiche del fusibile sono
stampate sulla scheda di circuito, ad esempio:
Unità interna: T5A/250VAC
NOTA: il fusibile è di ceramica.
1 Preparare il cavo per il collegamento:
– Usando uno spelafili, spelare la guaina in gomma
alle due estremità del cavo ed esporre circa 15 cm
dei conduttori interni.
– Spelare la guaina isolante alle estremità dei
conduttori.
– Usando una pinza crimpatrice, crimpare capicorda
del tipo a U alle estremità dei conduttori.
m
PRESTARE CAUTELA
Durante la crimpatura, identificare chiaramente
i cavi sotto tensione (“L”) e gli altri cavi.
