56
CZ
Přehled - přístroj
Obrázek 1 – strana 3
1. Rukojeti
2. Uzávěr nádrže
3. Páka studeného startu
4. Palivový kohout
5. Lankový startér
6. Kryt vzduchového filtru
7. Pojezdové kolečko
8. Podstavec
9. Konektor zapalovací svíčky
10. Spínač zapalování
11. Plnicí šroub motorového oleje
12. Indikátor napětí
13. Spínač nadproudové ochrany
14. Přípojky na střídavý proud
15. Zemnicí přípojka
Rozsah dodávky
Montáž
Montáž podstavce
Obrázek 2 – strana 3
– Přístroj otočte za pomoci dvou osob dolu hla-
vou.
– Podstavec (8) přišroubujte pomocí vhodného
nářadí 2 šestihrannými šrouby (15) a maticemi k
rámu
Montáž pojezdových koleček
Obrázek 3 – strana 3
– Dlouhé šrouby nasaďte do pojezdových koleček
(7) poté je prostrčte úchyty.
– Pojezdová kolečka (7) připevněte pomocí matic
(16).
Montáž rukojetí
Obrázek 4 – strana 3
– Držadla (1) nasaďte do úchytů vlevo a vpravo a
upevněte pomocí šroubů a matic (17).
– Aretační kolíky (18) zastrčte do spodního otvoru.
Postavení a uvedení do provozu
Instalace
– Přístroj postavte vždy na rovný a dostatečně
nosný povrch.
– Přístroj postavte vždy na volném prostranství v
řádně větrané oblasti.
– Dodržujte minimální vzdálenost 1 m od okolních
stěn nebo objektů. Tím může proudit k motoru
dostatek vzduchu a spaliny z výfuku mohou
řádně unikat.
Naplnit pohonnou látku
Obrázek 1 – strana 3
– Před otevřením v případě potřeby očistěte uzá-
věr nádrže (2) a plnicí hrdlo.
– Odšroubujte uzávěr nádrže (2) a sejměte.

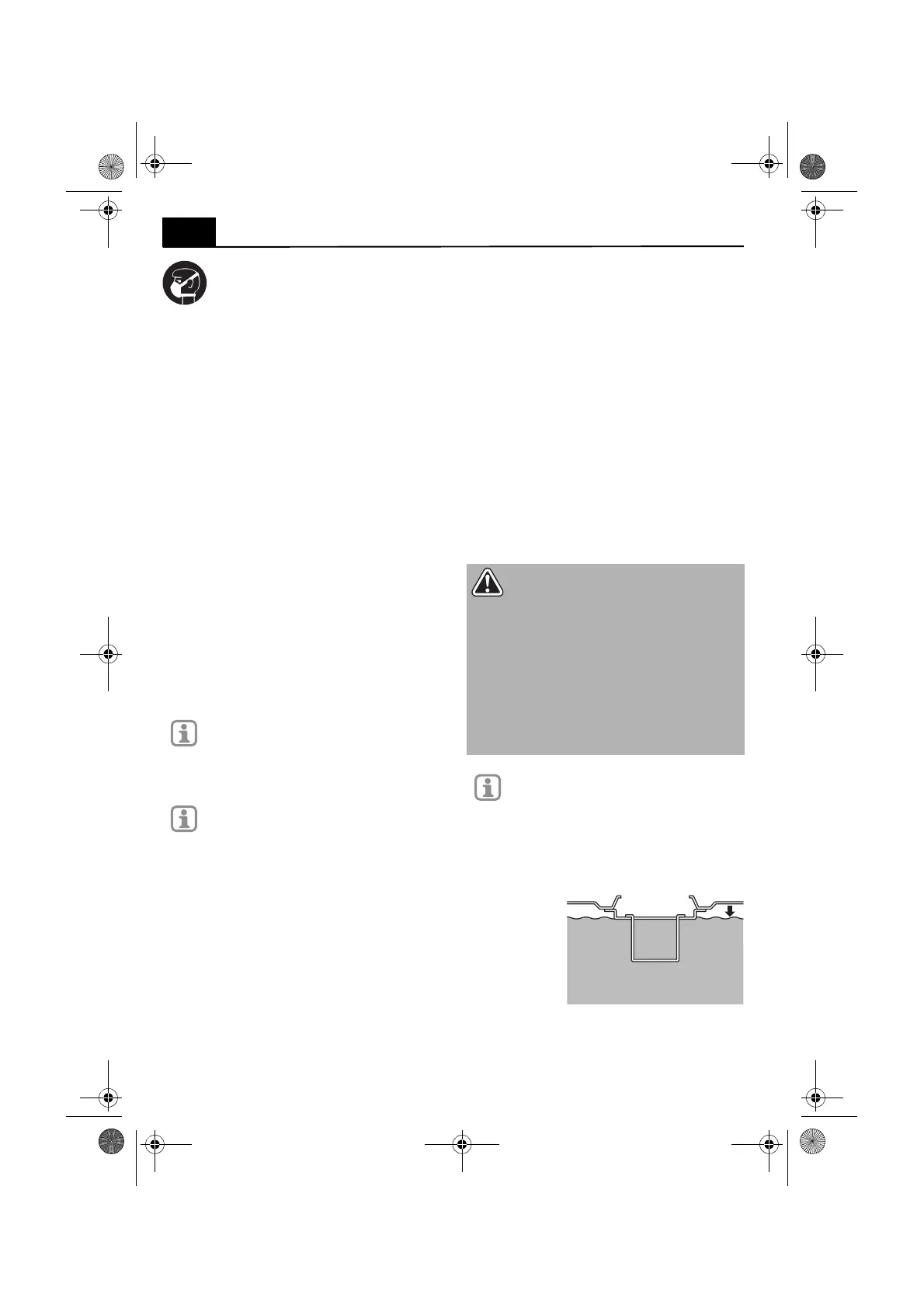

– Naplňte palivo
jen po horní
okraj palivo-
vého filtru tak,
aby filtrační
vložka nepře-
tékala.
– Opatrně nalít pohonnou látku. Nerozlít!
– Zkontrolujte těsnění uzávěru nádrže, zda není
poškozené, a vyčistěte.
Poškozené těsnění se musí okamžitě vyměnit!
– Uzávěr nádrže (2) ručně utáhněte.
Při práci s přístrojem noste masku na
ochranu proti prachu.
• Generátor
•Rukojeti
•Podstavec
•Sada nástrojů
• Kolečka (2x)
• Sáček s menšími díly
• Návod k použití
Upozornění: V případě, že by některý
z dílů chyběl nebo byl poškozený, se
obraťte na svého prodejce.
Upozornění: Ujistěte se, že v nádrži
není palivo a ve stroji motorový olej.
NEBEZPEČÍ! Nebezpečí ohrožení
života!
Pohonná látka je výbušná!
– Před tankováním vypněte motor a
nechte ho zchladit.
– Bezpodmínečně dodržujte
všechna bezpečnostní upozornění
k zacházení s pohonnou látkou
(Zacházení s pohonnými látkami
– strana 55).
– Pohonnou látku okamžitě setřete,
pokud při plnění vytekla.
Upozornění: Předepsaná pohonná
látka: Použitelná paliva a maziva –
strana 64.
106554_Generator_Benzin.book Seite 56 Montag, 21. November 2016 4:30 16
