DEUTSCH
A
14 15B C D E
7
8
543 6
10
9
111213
1
2

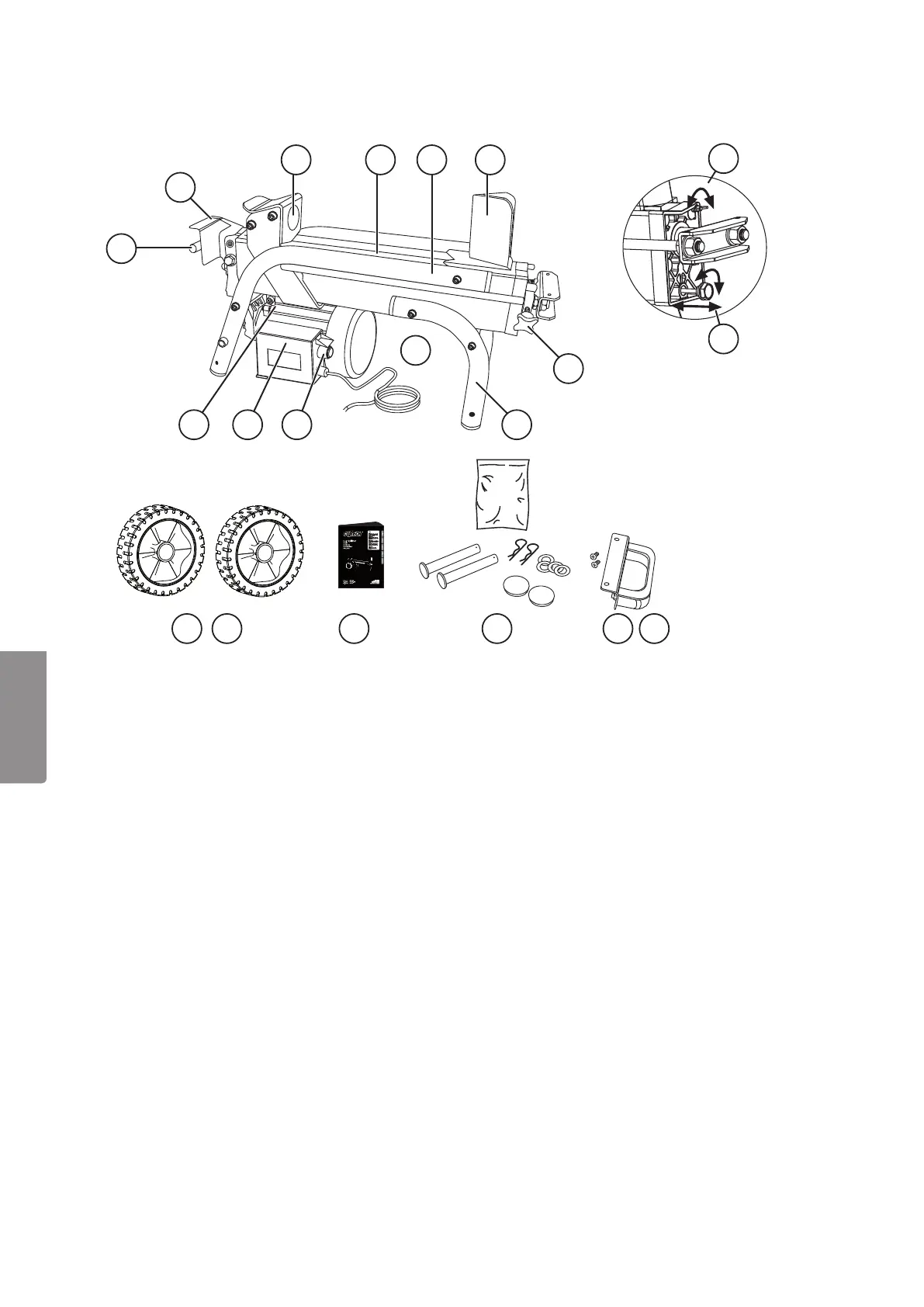

2. Produktbeschreibung
Komponenten
1. Bedienhebel
2. Schutzvorrichtung für den Bedienhebel
3. Druckplatte
4. Spalttisch
5. Seitenstützen
6. Spaltmesser
7. Entlüftungsschraube
8. Ölablassschraube mit Ölmessstab
9. Rückanschlag
10. Stützbeine
11. Stromschalter
12. Elektronikbox
13. Motor
14. Rollen für kürzere Transportstrecken
15. Griff
Lieferumfang
A. Holzspalter
B. Rollen
C. Bedienungsanleitung
D. Beutel mit Montageteilen
E. Griff
