CO/Tech LS4T User Manual

35
DEUTSCH
3. Montage
DieRäder mithilfe der mitgelieferten Montagekomponenten aus dem Beutel anbringen: Unterlegscheiben,
Achsschenkel und Stifte.
3.1 Vorbereitungen
1. DenHolzspalter auf einer ebenen und stabilen Arbeitsfläche in geeigneter Arbeitshöhe aufstellen.
2. DasNetzkabel aneine Steckdose anschließen, am besten über einen Fehlerstromschutzschalter.
BeiderVerlegung des Kabels darauf achten, dass es bei der Arbeit mit dem Holzspalter nicht
beschädigtwerdenkann.
3. DieEntlüftungsschraube (7) 3–4 Umdrehungen herausschrauben, sodass während des Betriebs ein
deutlicher Luftstrom zu spürenist.
3.2 Einstellen der gewünschten Spaltlänge
Der Holzspalter besitzt eine automatische Rückkehr zur voreingestellten Spaltlänge. DieSpaltlänge kann mithilfe
des Rückanschlags eingestellt werden, der verhindert, dass der Kolben den gesamten Weg zurückfährt.
1. DenKolben ohne Holzstück zurückfahren, den Stromschalter (11) loslassen und den Kolben mithilfe des
Bedienhebels (1) in dieser Stellung festhalten.
2. DieSchrauben am Rückanschlaglösen.
3. DerRückanschlag andiegewünschte Spaltlänge bringen und dieSchraube wieder anziehen.
3.3 Betrieb des Holzspalters

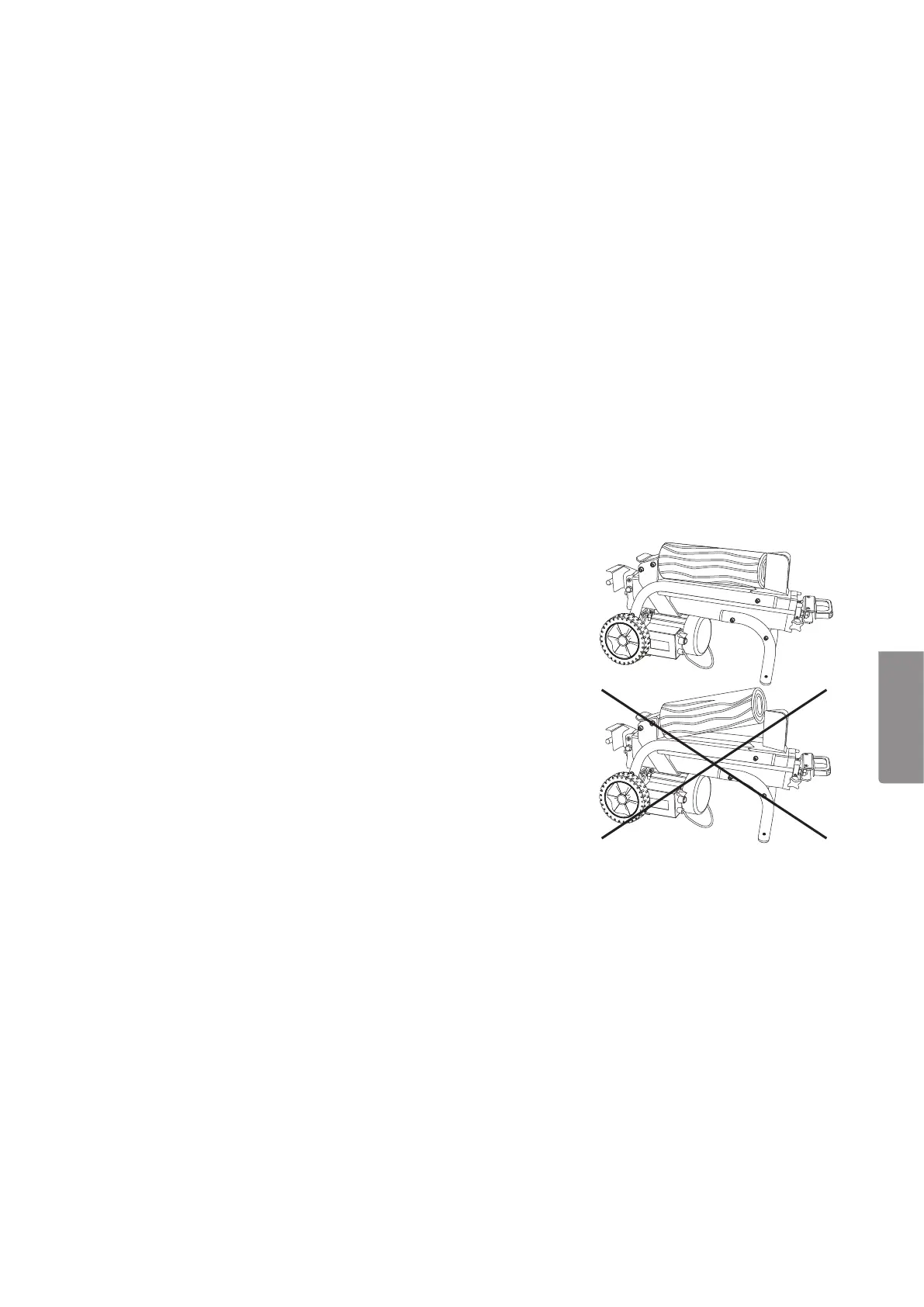

1. DasHolzstück stets mit dem am wenigsten astigen Ende zum
Spaltmesser hin legen, immer in Faserrichtung spalten.
2. DasHolzstück stabil liegend platzieren, dabei dieSeitenstützen des
Arbeitstisches als Hilfe verwenden.
3. Umden Motor zu starten, den Ein-/Ausschalter (11) starten und
den Schalter eingedrückt halten.
4. UmdieHydraulik zu starten, den Bedienhebel (1) bei eingedrücktem
Ein-/Ausschalter herunterdrücken.
5. DieDruckplatte (3) presst dasHolzstück gegen dasSpaltmesser.
6. Umden Spaltvorgang nach dem Spalten des Holzstückes
zu beenden, den Bedienhebel (1) und den Stromschalter (11)
loslassen.
Hinweis: DieDruckplatte hältca. 8cm vor dem Spaltmesser
automatischan.
• Hinweis: IstdasHolzstück trotz vollem Druck nach 5 Sekunden noch nicht gespalten, den Bedienhebel und
den Stromschalter loslassen und dieDruckplatte zurückgleiten lassen, dann dasHolzscheit um 90° drehen
oder auf den Rücken legen und erneut versuchen.
• Hinweis: BeiTransport und Lagerung der Maschine dieEntlüftungsschraube (7) schließen, da anderenfalls
Öl austretenkann. Bei längerer Aufbewahrung mit geöffneter Entlüftungsschraube absorbiert dasÖl diein
der Luft vorhandene Feuchtigkeit. Hierdurch kann dasHydrauliksystem von innen rosten.
• Hinweis: Nichtnur mit dem oberen Teil des Spaltmessers spalten, der Holzspalter kann bei ungleichmäßiger
Belastung beschädigt werden.
