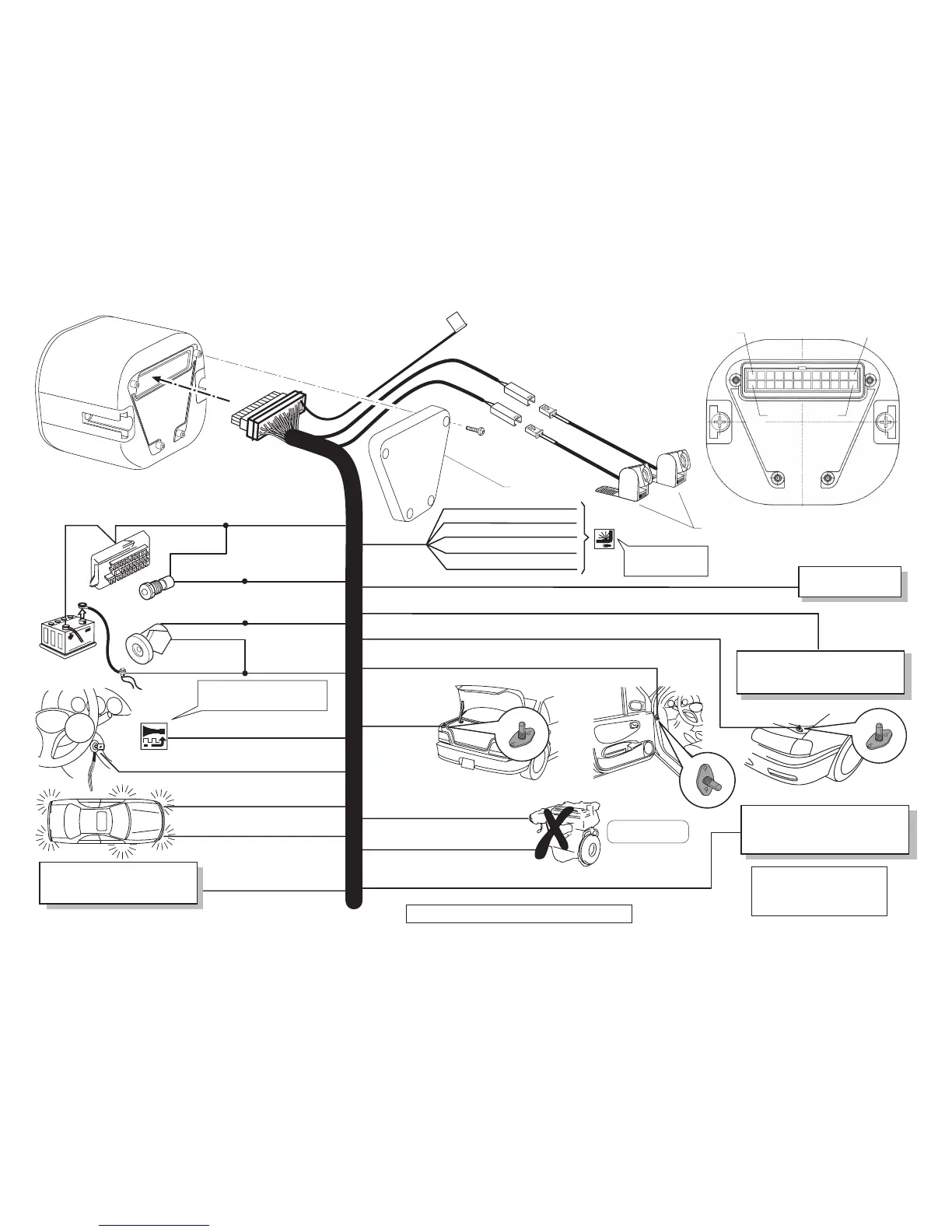

Cobra Bridge compact alarm - Page 28

( K 24 ) NERO BLACK
( K12 ) VERDE / ROSSO GREEN / RED
( K5 ) GIALLO YELLOW
( K7 ) GIALLO YELLOW
( K22 ) GRIGIO GREY
( K18 ) GIALLO / BLU YELLOW / BLUE
( K20 ) MARRONE BROWN
( K9 ) BLU / ROSA BLUE / PINK
( K21 ) BLU BLUE
( K19 ) MARRONE / BIANCO BROWN / WHITE
( K13 )
Antenna /
Aerial
Carter / Carter
+ 15
GND
( K4 ) BIANCO / ROSSO WHITE / RED
( X 4 )
USCITA NEGATIVA VETRI COMFORT
COMFORT NEGATIVE OUTPUT FOR
WINDOWS
USCITA NEGATIVA SISTEMA INSERITO
NEGATIVE OUTPUT WHEN SYSTEM
IS ARMED
INGRESSO SENSORE AGGIUNTIVO
ADDITIONAL SENSOR INPUT
Vedere schemi: E - F - G - H
See diagrams: E - F - G - H
Testine ultrasuoni /
Ultrasonic heads
LINEA SERIALE
SERIAL DATA OUTPUT
K 24
K 13= ANTENNA
K 12 K 1
( K6 ) ROSSO RED
( K10 ) VERDE / GREEN
( K11 ) VERDE / GREEN
BIANCO
WHITE
BIANCO
WHITE
ROSSO
RED
ROSSO
RED
Vedere schemi: A B C D
See diagrams: A B C D
12A cont.
( K21 ) BLU / BLUE
K14
VIOLA / ARANCIO
VIOLET / ORANGE
K15
GIALLO / NERO
YELLOW / BLACK
K1
VIOLA
VIOLET
K2
ARANCIO
ORANGE
K3
GRIGIO / NERO
GREY / BLACK
( K8 ) BIANCO / NERO
( K17 ) ROSA PINK
GIALLO YELLOW
ROSSO RED
WHITE / BLACK
VERDE/ROSSO
GREEN/RED
NERO BLACK
MAX 20A (5 sec.)
NON SONO NECESSARI FUSIBILI - NO NEED OF FUSES
7916 - 7917
7918 - 7919
