CADI

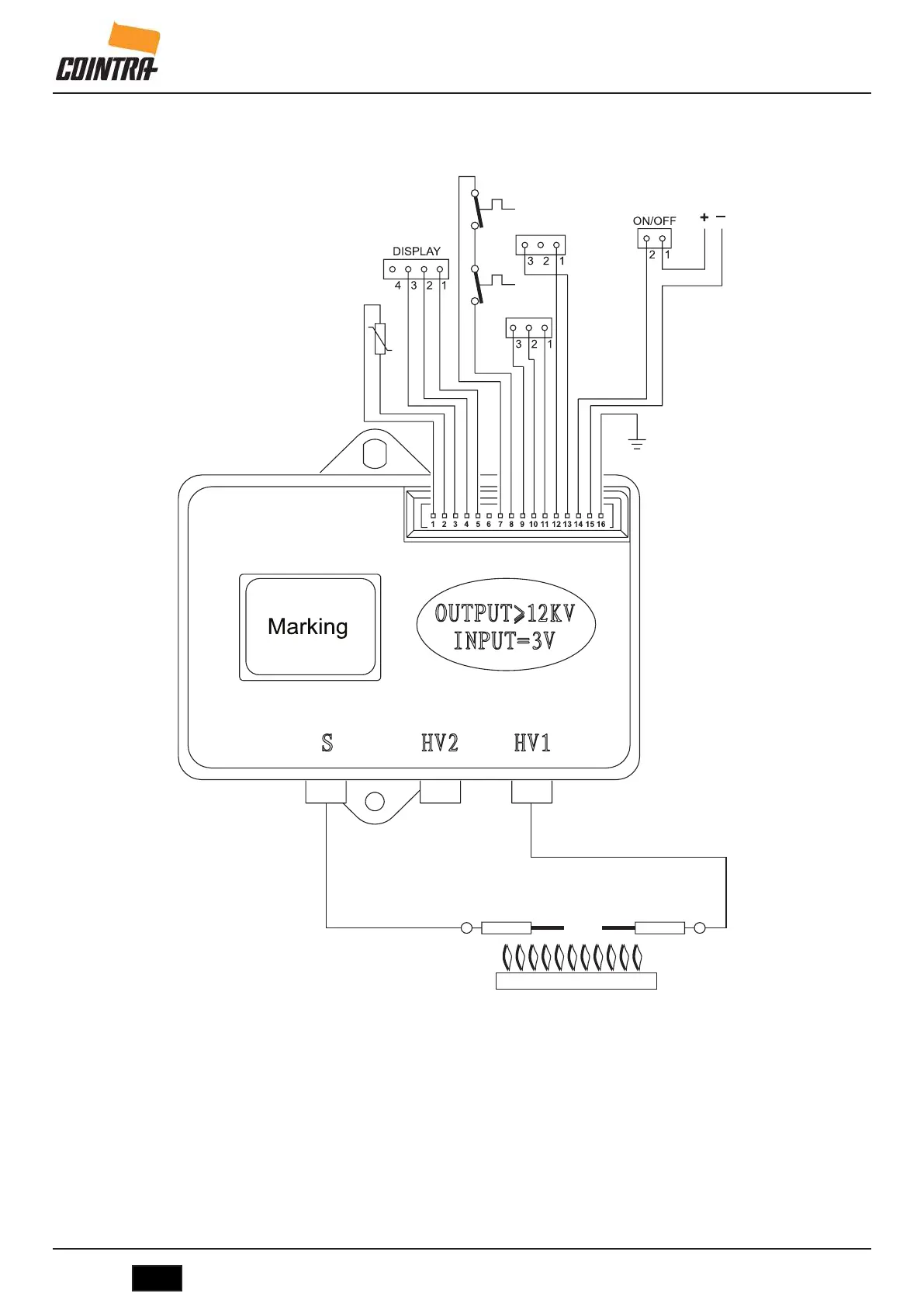

4.5 Schéma électrique









g. 26 -
Légende
8 Vanne à gaz
9 Électrode de détection
10 Électrode d'allumage
11 Capteur de température sanitaire
12 Thermostat de sécurité
13 Thermostat fumées à contact
15 Pile
16 Module électronique de commande
17 Fluxostat
